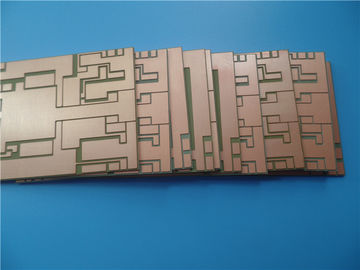

RoHS 수락을 가진 구리 기초에 건설되는 금속 핵심 PCB

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Enterprise Limited
인증:	UL
모델 번호:	BIC-0585-V5.85

결제 및 배송 조건:

최소 주문 수량:	1
가격:	USD40~50
포장 세부 사항:	진공
배달 시간:	5-6 작업 일
지불 조건:	T / T, 페이팔
공급 능력:	달 당 45000 조각

접촉

상세 제품 설명

널 물자:	알루미늄 PCB, MCPCB ITEQ 150℃	널 간격:	1.20 mm +/- 0.1
지상 Cu 간격:	315 um (9개 oz)	표면 마침:	OSP
땜납 가면 색깔:	해당 없음	실크스크린의 색깔:	해당 없음
기능:	100% 통행 전기 시험

일반적인 단면도

금속 핵심 PCB는 LED 점화에서 사용된 열 관리 회로판입니다
필요는 냉각 방산 단식합니다. 금속 핵심은 알루미늄 (알루미늄 핵심일 수 있습니다
PCB)와 구리 (구리 핵심 PCB), 철 기초 조차. 열의 최고 속력
이동은 열전 별거의 모양으로 디자인되는 구리에 있습니다.

이점

1) 효과적인 열 분산은 단위의 작용 온도를 감소시킵니다
그리고 서비스 기간을 머리말을 붙입니다;
2) 전원 밀도와 신뢰성은 10% 높은 쪽으로 개량됩니다;
3)는 열 싱크와 다른 기계설비의 의존을 감소시킵니다 (를 포함하여 열
공용영역 물자);
4)는 제품의 양을 감소시킵니다;
5)는 기계설비와 집합의 비용을 삭감합니다;
6) 전력 회로와 조절 회로의 최적화 조합;
7)는 허약한 세라믹 기질을 대체하고 더 나은 기계적인 내구성을 얻습니다;
8)는 장비의 작용 온도를 감소시킵니다;

신청

LED 점화, 스위치 규칙, DC/AC 변환기, 전자 커뮤니케이션
장비, A 여과기 전기 회로, 사무 자동화 장비, 모터 운전사,
모터 관제사, 자동차 등.

금속 핵심 PCB 기능

아니다.	모수	가치
1	금속 핵심의 유형	알루미늄, 구리, 철
2	금속 핵심의 모형	A1100, A5052, A6061, A6063, C1100
3	지상 끝	HASL의 침수 금, 침수는, OSP
4	지상 도금의 간격	HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5	층 조사	1-4 층
6	널 크기의 최대	23" x 46" (584mm×1168mm)
7	널 크기의 Mininum	0.1969" x 0.1969" (5mm×5mm)
8	널 간격	0.0157" x 0.2362" (0.4-6.0mm)
9	구리 간격	0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 10oz (350µm)에 4OZ (140µm)
10	최소한도 궤도 폭	5mil (0.127mm)
11	최소한도 공간	5mil (0.127mm)
12	최소한도 구멍 크기	0.0197" (0.5mm)
13	최대 구멍 크기	한계 없음
14	구멍을 뚫는 최소한도 구멍	PCB 간격 <1>
14	구멍을 뚫는 최소한도 구멍	PCB thikness 1.2-3.0mm: 0.0591" (1.5mm)
15	PTH 벽 간격	>20µm
16	PTH의 포용력	±0.00295” (0.075mm)
17	NPTH의 포용력	±0.00197” (0.05mm)
18	구멍 위치의 탈선	±0.00394” (0.10mm)
19	개략 포용력	수송: ±0.00394” (0.1mm)
19	개략 포용력	구멍을 뚫기: ±0.00591” (0.15mm)
20	V 커트의 각	30°, 45°, 60°
21	V 커트 크기	0.1969" x 47.24" (5mm×1200mm)
22	V 커트 널의 간격	0.0236" x 0.1181" (0.6-3mm)
23	V 커트 각의 포용력	±5º
24	V-CUT 수직	≤0.0059” (0.15mm)
25	구멍을 뚫는 최소한도 정연한 구멍	PCB 간격 < 1="">
25	구멍을 뚫는 최소한도 정연한 구멍	PCB 간격 1.2-3.0mm: 0.0394" x 0.0394" (1.0 x 1.0mm)
26	최소한도 BGA 패드	0.01378" (0.35mm)
27	땜납 가면 교량의 최소한도 폭.	8mil (0.2032mm)
28	땜납 가면의 최소한도 간격	>13µm (0.013mm)
29	절연 저항	1012ΩNormal
30	껍질 떨어져 힘	2.2N/mm
31	땜납 부유물	260℃ 3min
32	E 시험 전압	50-250V
33	열 전도도	0.8-8W/M.K
34	날실 또는 강선전도	≤0.5%
35	가연성	FV-0
36	구성요소 지시자의 최소한도 고도	0.0059" (0.15mm)
37	최소한 패드에 열려있는 땜납 가면	0.000394" (0.01mm)
