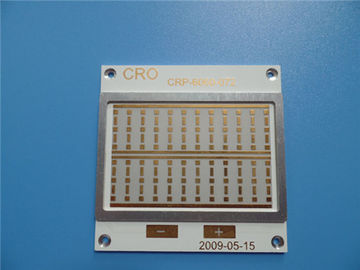

알루미늄 PCB 5052 판 복합 구조

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Enterprise Limited
인증:	UL
모델 번호:	BIC-0058-V5.8

결제 및 배송 조건:

최소 주문 수량:	1
가격:	USD40~50
포장 세부 사항:	진공
배달 시간:	5-6 작업 일
지불 조건:	T / T, 페이팔
공급 능력:	달 당 45000 조각

접촉

상세 제품 설명

열 전도도:	1W/MK 절연성 물자, MCPCB	PCB의 마지막 고도:	1.6mm ±0.16
마지막 포일 외부:	1개 oz	표면 마침:	침수 금 (ENIG)에 Electroless 니켈
땜납 가면 색깔:	백색, PSR400 WT02	구성요소 전설의 색깔:	요구되는 실크스크린 없음
시험:	100% 전기 시험 이전 선적

제품 단면도

1.1 일반 묘사

이것은 모터 운전사의 신청을 위한 알루미늄 PCB의 유형입니다. 층입니다

1.6 mm에 MCPCB 널 두꺼운 1 W/MK 열 전도도에. 그것은 합성물로 건축했습니다

구조. 알루미늄 판은 Taiyo에서 ITEQ, 땜납 가면 및 실크스크린에서 입니다. 그것은 입니다

Gerber 공급된 자료를 사용하는 IPC 6012 종류 2 당 날조하는. 20의 보드는 포장한 선적입니다.

1.2 특징과 이익

A. SMT 과정.
B. 효과적인 열 분산은 단위의 작용 온도를 감소시키고 머리말을 붙입니다

서비스 기간.
C. 전원 밀도와 신뢰성은 10% 높은 쪽으로 개량됩니다.
D. 열 싱크와 다른 기계설비의 의존을 감소시키십시오 (를 포함하여 열 공용영역

물자),
E. Reduce 제품의 양,
F. Reduce 기계설비와 집합의 비용,
G. 고전압 시험, 임피던스 통제 시험, 마이크로 단면도, 땜납 능력 시험,
H. 열 응력 시험, 신뢰성 시험, 절연 저항 시험 및 이오니아 오염 시험,
i. 첫번째 생산의 적격 제품 비율: >95%
J. 소량 순서는 받아들여집니다
K. 납품 제 시간에: >98%
L. 고객 불평 비율: <1>
1.3 신청

전치 증폭기, 사무 자동화 장비, CPU 보드, 플러피 디스크 운전사, Downlight

1.4 모수와 자료표

PCB 크기	60 x 60mm=1PCS
널 유형	편들어진 알루미늄 PCB를 골라내십시오
층의 수	1개의 층
지상 산 성분	그렇습니다
구멍 성분을 통해서	아니다
층 자동차 사고	구리 ------- 35um (1oz)
	1W/MK 절연성 물자
	알루미늄 5052
기술
최소한도 자취 및 공간:	16mil/17mil
최소한도/최대 구멍:	3.3/7.5mm
다른 구멍의 수:	1
드릴 구멍의 수:	4
내열성 (°C/W)	≤0.45
고장 전압 (VDC)	4000
임피던스 통제	아니다
널 물자
열 전도도	1W/MK 절연성 물자, MCPCB
마지막 포일 외부:	1oz
내부 마지막 포일:	0oz
PCB의 마지막 고도:	1.6mm ±0.16
도금과 코팅
지상 끝	침수 금 (ENIG)에 Electroless 니켈 (1개의” 100 µ” 이상 µ 니켈)
땜납 가면은에 적용합니다:	정상. 12µm 최소한.
땜납 가면 색깔:	백색, PSR400 WT02
땜납 가면 유형:	LPSM
CONTOUR/CUTTING	여정, 알루미늄 PCB로 conbined 알루미늄 구조
표를 하기
구성요소 전설의 측	요구되는 실크스크린 없음
구성요소 전설의 색깔	요구되는 실크스크린 없음
제조자 이름 또는 로고:	요구되는 실크스크린 없음
를 통해	아니를 통해
FLAMIBILITY 등급	UL 94-V0 승인 MIN.
차원 포용력
개략 차원:	0.0059" (0.15mm)
널 도금:	0.0030" (0.076mm)
교련 포용력:	0.002" (0.05mm)
시험	100% 전기 시험 이전 선적
공급될 삽화의 유형	이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 지역	세계전반, 세계적으로.
