원래 장소: | 중국 |
브랜드 이름: | Bicheng Enterprise Limited |
인증: | UL |
모델 번호: | BIC-0063-V6.3 |
최소 주문 수량: | 1 |
---|---|
가격: | USD40~50 |
포장 세부 사항: | 진공 |
배달 시간: | 5-6 작업 일 |
지불 조건: | T / T, 페이팔 |
공급 능력: | 달 당 45000 조각 |
열 전도도: | 3W / MK 절연성 물자, MCPCB | 마지막 포일 외부: | 1개 oz |
---|---|---|---|
PCB의 마지막 고도: | 1.6mm ±0.16 | 표면 마침: | 침수 금 (ENIG)에 Electroless 니켈 |
땜납 가면 색깔: | 검은 | 구성요소 전설의 색깔: | 실크스크린 없음 |
시험: | 100% 전기 시험 이전 선적 |

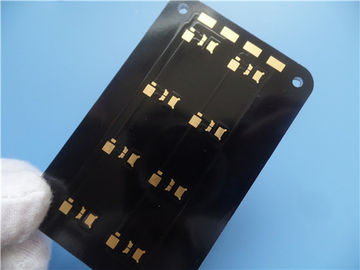

제품 단면도
1.1 일반 묘사
이것은 Led 점화의 신청을 위한 알루미늄 PCB의 유형입니다. 층입니다
1.6 mm에 MCPCB 널 두꺼운 3 W/MK 열 전도도에. 알루미늄 판
Taiyo에서 ITEQ, 땜납 가면 및 실크스크린에서 입니다. 그것은 IPC 6012 종류 당 날조했습니다
Gerber 공급된 자료를 사용하는 2. 25명의 보드는 선적을 위해 포장됩니다.
1.2 특징과 이익
A. SMT 과정.
B. 효과적인 열 분산은 단위의 작용 온도를 감소시킵니다
서비스 기간을 머리말을 붙입니다.
C. 전원 밀도와 신뢰성은 10% 높은 쪽으로 개량됩니다.
D. 열 싱크와 다른 기계설비의 의존을 감소시키십시오 (를 포함하여 열 공용영역
물자),
E. Reduce 제품의 양,
F. Reduce 기계설비와 집합의 비용,
G. 열 응력 시험, 신뢰성 시험, 절연 저항 시험 및 이오니아 오염
시험
첫번째 생산의 H. Eligible 제품 비율: >95%
i. 필수 명세에 의하여 엄격히 제조하는 PCB.
J. 첨단 기술
K. 중간 양 생산에 낮은것에 초점
L. 소량 순서는 받아들여집니다
1.3 신청
가정 점화, 가벼운 변환 체계, 단단한 릴레이, 벽 램프 알루미늄 PCB
1.4 모수와 자료표
PCB 크기 | 80 x 50mm=1PCS |
널 유형 | IMS PCB |
층의 수 | 편들어진 PCB를 골라내십시오 |
산 성분은 떠오릅니다 | 그렇습니다 |
구멍 성분을 통해서 | 아니다 |
층 자동차 사고 | 구리 ------- 35um (1oz) |
3W/MK 절연성 물자 100um | |
알루미늄 기초 5052 | |
기술 | |
최소한도 자취 및 공간: | 11mil/11.5mil |
최소한도/최대 구멍: | 8.5mm |
다른 구멍의 수: | 1 |
드릴 구멍의 수: | 4 |
내열성 (°C/W) | ≤0.45 |
고장 전압 (VDC) | 4000 |
임피던스 통제 | 아니다 |
널 물자 | |
열 전도도 | 3W / MK 절연성 물자, MCPCB |
마지막 포일 외부: | 1oz |
내부 마지막 포일: | 0oz |
PCB의 마지막 고도: | 1.6mm ±0.16 |
도금과 코팅 | |
지상 끝 |
침수 금 (ENIG)에 Electroless 니켈 (1개의” 100 µ” 이상 µ 니켈) |
땜납 가면은에 적용합니다: | 정상. 12µm 최소한. |
땜납 가면 색깔: | 검정 |
땜납 가면 유형: | LPSM |
CONTOUR/CUTTING | 수송 |
표를 하기 | |
구성요소 전설의 측 | 실크스크린 없음 |
구성요소 전설의 색깔 | 실크스크린 없음 |
제조자 이름 또는 로고: | 필요조건에 의하여 |
를 통해 | 아니를 통해 |
FLAMIBILITY 등급 | UL 94-V0 승인 MIN. |
차원 포용력 | |
개략 차원: | 0.0059" (0.15mm) |
널 도금: | 0.0030" (0.076mm) |
교련 포용력: | 0.002" (0.05mm) |
시험 | 100% 전기 시험 이전 선적 |
공급될 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
서비스 지역 | 세계전반, 세계적으로. |
