원래 장소: | 중국 |
브랜드 이름: | Bicheng Enterprise Limited |
인증: | UL |
모델 번호: | BIC-0120-V1.20 |
최소 주문 수량: | 1 |
---|---|
가격: | USD40~50 per piece |
포장 세부 사항: | 진공 |
배달 시간: | 5-6 작업 일 |
지불 조건: | T / T, 페이팔 |
공급 능력: | 달 당 45000 조각 |
층의 수: | 단면 기판 | 알루미늄 핵심:: | 1W / MK 절연성 물자 75um |
---|---|---|---|
마지막 포일 외부:: | 1oz | PCB의 마지막 고도:: | 1.6mm ±0.16 |
표면 마침: | 무연 열기 납땜에게 수평하게 하기 (HASL), Sn>=2.54µm | 땜납 가면 색깔:: | 검정, KSM-S6189BK31 |
구성요소 전설의 색깔: | 백색, IJR-4000 MW300 | 시험: | 100% 전기 시험 이전 선적 |
제품 단면도
1.1 일반 묘사

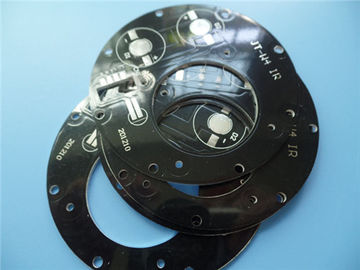

이것은 단위 전원 공급을 위한 알루미늄 PCB의 유형입니다. 층입니다
1.6 mm에 MCPCB 널 두꺼운 1 W/MK 열 전도도에. 알루미늄 판
Taiyo에서 ITEQ, 땜납 가면 및 실크스크린에서 입니다. 그것은 IPC 6012 당 날조했습니다
Gerber 공급된 자료를 사용하는 종류 2. 30명의 보드는 따로따로 포장됩니다.
1.2 특징과 이익
A. 전력 회로와 조절 회로의 최적화 조합,
B. 허약한 세라믹 기질을 대체하고 더 나은 기계적인 내구성을 얻으십시오,
C. 회로의 디자인에 있는 효과적인 열 유포,
D. 장비의 작용 온도를 감소시키십시오,
E. 장치의 전원 밀도 그리고 신뢰성을 개량하십시오,
F. 제품의 서비스 기간을 머리말을 붙이십시오,
G. 엄격한 WIP 검사 및 감시 뿐 아니라 작업 지시,
H. 고전압 시험, 임피던스 통제 시험, 마이크로 단면도, 땜납 능력 시험,
i. 첫번째 생산의 적격 제품 비율: >95%
인식되는 J. UL와 직접적 고분고분한 RoHS
K. 첨단 기술
L. 고객 불평 비율: <1>
1.3 신청
형광등, CPU 보드, 플러피 디스크 운전사, 커뮤니케이션 전자 장비,
전력 공급 장비
1.4 모수와 자료표
PCB 크기 | 96 x 96mm=1PCS |
널 유형 | IMS PCB |
층의 수 | 편들어진 PCB를 골라내십시오 |
산 성분은 떠오릅니다 | 그렇습니다 |
구멍 성분을 통해서 | 아니다 |
층 자동차 사고 | 구리 ------- 70um (2oz) |
1W/MK 절연성 물자 75um | |
알루미늄 6061 1.5mm | |
기술 | |
최소한도 자취 및 공간: | 12mil/20mil |
최소한도/최대 구멍: | 3mm/5.0mm |
다른 구멍의 수: | 12 |
드릴 구멍의 수: | 3 |
맷돌로 갈린 구멍의 수: | 2 |
내부 배기판의 수: | 0 |
임피던스 통제 | 아니다 |
널 물자 | |
알루미늄 핵심: | 1W / MK 절연성 물자 75um |
내열성 (°C/W) | ≤0.45 |
고장 전압 (VDC) | 4000 |
마지막 포일 외부: | 1oz |
내부 마지막 포일: | 0oz |
PCB의 마지막 고도: | 1.6mm ±0.16 |
도금과 코팅 | |
지상 끝 | 무연 열기 납땜에게 수평하게 하기 (HASL), Sn>=2.54µm |
땜납 가면은에 적용합니다: | 정상, 12micron 최소한 |
땜납 가면 색깔: | 검정, KSM-S6189BK31 |
땜납 가면 유형: | LPSM |
CONTOUR/CUTTING | 수송 |
표를 하기 | |
구성요소 전설의 측 | 정상 |
구성요소 전설의 색깔 | 백색, IJR-4000 MW300 |
제조자 이름 또는 로고: | 지휘자 및 leged 자유지역에 있는 널에 표를 하는 |
를 통해 | 구멍 (NPTH)를 통하여 비 도금해 |
FLAMIBILITY 등급 | UL 94-V0 승인 MIN. |
차원 포용력 | |
개략 차원: | 0.0059" |
널 도금: | 0.0029" |
교련 포용력: | 0.002" |
시험 | 100% 전기 시험 이전 선적 |
공급될 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
서비스 지역 | 세계전반, 세계적으로. |
알루미늄 PCBs의 다양성
PCB 본 도금
