9oz 높은 현재 신청을 위한 무거운 구리 알루미늄 PCB

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Enterprise Limited
인증:	UL
모델 번호:	BIC-0438-V4.38

결제 및 배송 조건:

최소 주문 수량:	1
가격:	USD40~50 Per Piece
포장 세부 사항:	진공
배달 시간:	4-5 일
지불 조건:	T / T, 페이팔
공급 능력:	달 당 45000 조각

접촉

상세 제품 설명

널 유형:	단면 기판	널 물자:	알루미늄 PCB, MCPCB ITEQ 150℃
널 간격:	1.20 mm +/- 0.1	지상 Cu 간격:	315 um (9개 oz)
표면 마침:	OSP	땜납 가면 색깔:	해당 없음
실크스크린의 색깔:	해당 없음	기능:	100% 통행 전기 시험

제품 단면도

1.1 일반 묘사

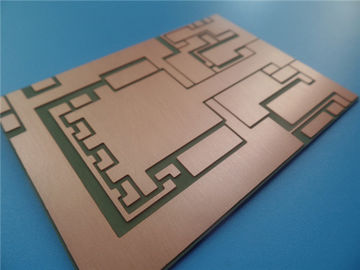

이것은 두꺼운 1.2mm에 무거운 구리의 유형 골라냅니다 편들어진 알루미늄 PCB 널을입니다

높이 현재 및 고열 방산의 신청을 위해. 기초

합판 제품은 ITEQ 9oz 구리에서 입니다. 그것은 IPC 6012 종류 2 당 날조해 사용하

Gerber 공급된 자료. 각 20명의 패널판은 따로따로 포장됩니다.

1.2 특징과 이익

A. 전력 회로와 조절 회로의 최적화 조합,
B. 허약한 세라믹 기질을 대체하고 더 나은 기계적인 내구성을 얻으십시오,
C. 회로의 디자인에 있는 효과적인 열 유포,
D. 장비의 작용 온도를 감소시키십시오,
E. 장치의 전원 밀도 그리고 신뢰성을 개량하십시오,
F. 제품의 서비스 기간을 머리말을 붙이십시오,
G. 고전압 시험, 임피던스 통제 시험, 마이크로 단면도, 땜납 능력 시험,
H. 엄격한 WIP 검사 및 감시 뿐 아니라 작업 지시,
i. 권리 제조 지시 (MI),
J. Great 소비자 봉사
K. UL는 따랐습니다
L. Professional와 경험있는 엔지니어

1.3 신청

산업과 채광 램프, 자동 ignitor, 도난 방지 시스템, 오디오 증폭기

1.4 모수와 자료표

층의 수	1
널 유형	편들어진 PCB를 골라내십시오
간격을 난입하십시오	1.20 mm +/- 0.1
널 물자	알루미늄 PCB, MCPCB
널 물자 공급자	ITEQ
널 물자의 TG 가치	150℃

PTH Cu 간격	N/A
안 Iayer Cu thicknes	N/A
지상 Cu 간격	315 um (9oz)

땜납 가면 유형과 모형 아니.	N/A
땜납 가면 공급자	N/A
땜납 가면 색깔	N/A
땜납 가면의 수	N/A
땜납 가면의 간격	N/A

실크스크린 잉크의 유형	N/A
실크스크린의 공급자	N/A
실크스크린의 색깔	N/A
실크스크린의 수	N/A

Mininum 자취 (밀)	16 밀
최소한도 간격 (밀)	14.7 밀

지상 끝	OSP
RoHS는 요구했습니다	그렇습니다
휨	0.14%

열충격 시험	통행, 288±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기.
Solderablity 시험	통행, 255±5℃, 지역을 적시는 5 초 가장 작은 95%
기능	100% 통행 전기 시험
솜씨	IPC-A-600H & IPC-6012C 종류 2를 가진 수락
