짧은 소개
RO4350B 고주파 회로 물자는 유리에 의하여 강화된 탄화수소/과민한 성과, 높은 볼륨 상용 응용을 위해 디자인된 세라믹 합판 제품 (PTFE 아닙니다)입니다. 지금 두 배는 편들고 다중층 RO4350B PCB'S는 Bicheng 회사에 유효합니다. 간격 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm)를 가진 편들어진 RO4350B PCB를 두배로 하십시오 60mil (1.524mm)는 베스트 셀러입니다. 우리는 시제품 뛰기, 작은 배치 및 양 생산 서비스를 제공합니다.
이점
1) 낮은 절연성 포용력 및 손실 때문에 우수한 고주파 성과;
2) 우수한 차원 안정성.
3) 절연성 불변의 것의 낮은 열 계수;
4) 낮은 Z 축선 확장;
5) 낮은에서 비행기 확장 계수;
6) 안정되어 있는 전기 재산 verus 빈도;
신청
1) 감쇠기, 자동적인 문 감응작용;
2) 직접적인 방송 인공위성을 위한 LNB;
3) 원반꼴 안테나 안테나, 스프레드 스펙트럼;
4) 원반꼴 안테나 및 세포질 기지국 안테나 및 전력 증폭기;
5) RF 인식표
6) 스프레드 스펙트럼 통신망
7) 간선 증폭기, 쪼개는 도구 단위 등.

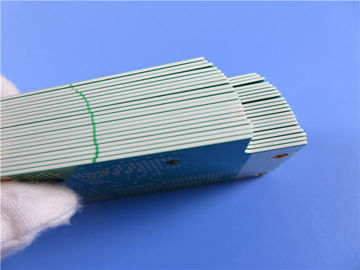

PCB 케이스: 겹켜를 가진 30 밀 RO4350B에 침수 금 PCB
(인쇄 회로 기판은 주문품 제품, 그림입니다 보인 모수는 참고를 위해 다만 입니다)
일반 묘사
이것은 4G 와이파이 단위의 신청을 위한 TG 288°C를 가진 고주파 기질에 건설된 두 배 편들어진 PCB의 유형입니다. 0.8 mm 두껍습니다, 녹색 땜납 가면에 백색 실크스크린. 모든 via가 공기에 열립니다. 패드는 침수 금에 의해 도금됩니다. 기본 물자는 Rogers RO4350B의 1 PCB를 위로 공급해 전체 널에게서 이용됩니다. 그들은 Gerber 공급된 자료를 사용하여 IPC 6012 종류 2 당 날조됩니다. 각 25명의 패널은 선적을 위해 포장됩니다.
특징과 이익
절연성 불변의 것 (DK)는 낮고 안정되어 있습니다, 그래서 신호 전송 지체 없이 좋습니다입니다;
구리 포일의 Delamination는 구리 포일의 열 확장 계수를 가진 견실함 때문에 감기와 열의 변화에 기인하지 않을 것입니다;
우수한 차원 안정성;
좋은 고열과 저온 저항 (- 192℃-260℃);
인식되는 UL와 직접적 고분고분한 RoHS;
전기 시험 및 고전압 시험;
임피던스 통제 시험과 땜납 능력 시험;
마이크로 단면도와 열 응력 시험;
신뢰성 시험, 절연 저항 시험 및 이오니아 오염은 시험합니다;
당신의 PCB를 만나는 것은 시제품에서 대량 생산에 필요로 합니다;
신청
저잡음 증폭기, 청각적인 탐지 감지기, 광전자 공학 전송기, 4G 안테나
모수와 자료표
| PCB 크기 |
67 x 33mm=1PCS |
| 널 유형 |
두 배는 PCB 편들었습니다 |
| 층의 수 |
2개의 층 |
| 지상 산 성분 |
그렇습니다 |
| 구멍 성분을 통해서 |
그렇습니다 |
| 층 자동차 사고 |
구리 ------- 35um (1개 oz) +plate 꼭대기 층 |
| RO4350B 0.762mm |
| 구리 ------- 35um (1oz) + 판 BOT 층 |
| 기술 |
|
| 최소한도 자취 및 공간: |
5개 밀/4.5 밀 |
| 최소한도/최대 구멍: |
0.3 mm/4.6 mm |
| 다른 구멍의 수: |
7 |
| 드릴 구멍의 수: |
105 |
| 맷돌로 갈린 구멍의 수: |
0 |
| 내부 배기판의 수: |
0 |
| 임피던스 통제: |
아니다 |
| 금 손가락의 수: |
0 |
| 널 물자 |
|
| 유리 에폭시: |
RO4350B Tg280℃, 저어<3>
|
| 마지막 포일 외부: |
1.5 oz |
| 내부 마지막 포일: |
N/A |
| PCB의 마지막 고도: |
0.8 mm ±10% |
| 도금과 코팅 |
|
| 지상 끝 |
침수 금 |
| 땜납 가면은에 적용합니다: |
정상, 12micron 최소한 |
| 땜납 가면 색깔: |
녹색, PSR-2000GT600D, Taiyo는 공급했습니다. |
| 땜납 가면 유형: |
LPSM |
| CONTOUR/CUTTING |
수송 |
| 표를 하기 |
|
| 구성요소 전설의 측 |
정상 |
| 구성요소 전설의 색깔 |
백색, IJR-4000 MW300의 Taiyo 상표 |
| 제조자 이름 또는 로고: |
지휘자 및 leged 자유지역에 있는 널에 표를 하는 |
| 를 통해 |
구멍 (PTH)를 통해서 도금하는, 최소한도 크기 0.3mm. 폭로되는 땜납 가면 |
| FLAMIBILITY 등급 |
UL 94-V0 승인 MIN. |
| 차원 포용력 |
|
| 개략 차원: |
0.0059" |
| 널 도금: |
0.0029" |
| 교련 포용력: |
0.002" |
| 시험 |
100% 전기 시험 이전 선적 |
| 공급될 삽화의 유형 |
이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 지역 |
세계전반, 세계적으로. |
