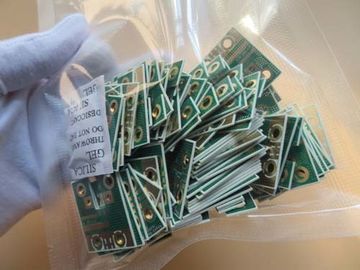

안테나 PCB는 양쪽에 침지 금으로 10 밀리리터 RO4350B를 토대로 했습니다
(프린트 회로 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 RF 안테나의 적용을 위해 Tg 280' C로 10 밀리리터 (0.254mm) RO4350B 기판에 구축된 일종의 고주파 PCB입니다. 그것은 하단측에 녹색 솔더 마스크 위에서 0.30 밀리미터 두꺼운, 하얀 실크 스트린에 있는 양측대이고 침지 금이 납땜을 위한 패드에 있습니다. 기재는 위원회 당 1 PCB를 공급한 로저스 법인, 전체 이사회에서 왔습니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 50 패널은 출하를 위해 싸여집니다.
특징과 혜택
산, 알칼리성이고 왕수에서 어떤 부식 ;
Tg > 280 C ;
주파수 대 안정적 전기적 성질 ;
높은 납땜성, 회로판의 어떤 스트레싱과 PCB 표면의 더 적은 오염 ;
SMT 절차는 개정하도록 저항한 리플로우 납땜에 저항력이 있습니다 ;
빠르고 적시 배달 ;
16000 평방미터 워크샵 ;
경험이 풍부한 판매원들과 숙련된 고객 서비스 ;
어떤 최소 명령량과 저비용 샘플 ;
배지 부피 생산에 낮은 것에 집중하세요 ;
애플리케이션
멀티플렉서, 비디오 전송 기어, 저잡음 블록, 입출력 증폭기
매개 변수와 데이터 시트
PCB 사이즈 |
31 X 15mm=1PCS |
보드형 |
두배는 PCB를 측면을 댔습니다 |
층수 |
2 층 |
표면 고정 성분 |
예 |
구멍 구성 요소를 통하여 |
예 |
레이어 적층 |
구리 ------- 35 um (1 온스) +plate 최상위 계층 |
RO4350B 0.254 밀리미터 |
구리 ------- 35 um (1oz) + 플레이트 BOT 레이어 |
기술 |
|
최소 추적과 공간 : |
4 밀리리터 / 24 밀리리터 |
최소 / 최대 홀 : |
이용 불가능 |
다른 홀의 숫자 : |
이용 불가능 |
보오링공의 수 : |
이용 불가능 |
분쇄 슬롯의 수 : |
0 |
내부 컷 아웃의 수 : |
0 |
임피던스 제어 : |
부정 |
골드 핑거의 수 : |
0 |
판재 |
|
유리 에폭시 : |
RO4350B Tg280C, 소포체<3>
|
마지막 포일 외부 : |
1.5 온스 |
마지막 포일 내부의 : |
이용 불가능 |
PCB의 최종 높이 : |
0.3 밀리미터 ±0.1mm |
도금과 코팅 |
|
표면가공도 |
침지 금 |
솔더 마스크는 다음에 적용됩니다 : |
바닥, 12 마이크론 최저치 |
솔더 마스크 색 : |
녹색이게, PSR-2000GT600D, 타이요는 공급했습니다. |
솔더 마스크 타입 : |
LPSM |
윤곽 / 절단 |
라우팅 |
마킹 |
|
성분 전설에서 옆 |
바닥 |
성분 전설의 컬러 |
백색, IJR-4000 MW300, 타이요 브랜드 |
제조사 이름 또는 로고 : |
관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
를 통해 |
이용 불가능 |
FLAMIBILITY 평가 |
UL 94-V0 승인 민. |
치수 허용치 |
|
외형치수 : |
0.0059" |
이사회 도금 : |
0.0029" |
드릴 허용한도 : |
0.002" |
테스트 |
100% 전기시험 이전 출하 |
공급될 예술 작품의 타입 |
이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
서비스 지역 |
전세계에, 세계적으로. |
