2개의 층 구리를 가진 RO4350B 30mil에 건설되는 침수 금 RF PCB

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Enterprise Limited
인증:	UL
모델 번호:	BIC-0099-V9.9

결제 및 배송 조건:

최소 주문 수량:	1
가격:	USD2.99-8.99 Per Piece
포장 세부 사항:	진공
배달 시간:	5-6 작업 일
지불 조건:	T / T, 페이팔
공급 능력:	달 당 45000 조각

접촉

상세 제품 설명

유리 에폭시:	RO4350B Tg288℃, er<3.66, RogersCorp	PCB의 마지막 고도:	0.8 밀리미터 ± 10%
마지막 포일 외부::	1개 oz	표면가공도:	침수 금 (3µm 니켈 이상 23.3%) 0.05µm
땜납 가면 색깔::	녹색	구성요소 전설의 색깔:	백색
층수:	2	테스트:	100% 전기 시험 이전 선적

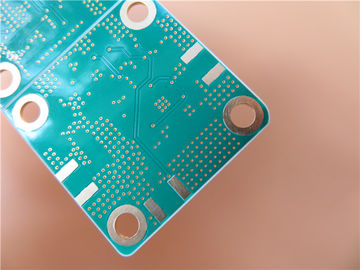

침지 금 RF PCB는 2 층 구리로 RO4350B 30 밀리리터를 토대로 했습니다

(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)

일반 설명

이것은 안테나 와이파이의 적용을 위해 Tg 280' Ｃ로 30 밀리리터 RO4350B 기판에 구축된 일종의 이중 레이어 PCB입니다. 그것은 (타이요) 녹색 솔더 마스크 위의 하얀 실크 스트린 (타이요)로 두꺼운 0.8 밀리미터고 패드 위의 침지 금입니다. 모든 바이아스는 열린 팔리는 마스크로 설계됩니다. 기재는 비용을 절감하기 위해 패널 당 PCB 위로 2 디자인 2를 공급하는 로저스에서 왔습니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 50 패널은 출하를 위해 싸여집니다.

특징과 혜택

좋은 고온과 저온저항성.(-192C-260C)

RO4350B는 광범위한 주파수 범위 위에서 안정적 유전체 상수를 나타냅니다. 이것은 광대역 응용을 위해 이상적 기판로 만듭니다.

유전체 상수의 안정적 전기적 계수.

침지 금이 우수 표면 평탄도를 가지고 있다고, 특히 비지 패키지와 PCB에 유용하 심지어 CSP는 조립과 납땜 동안 실패 율을 내리기 위해 부품을 탑재했습니다.

고전압 시험, 임피던스 대조 시험, 마이크로 섹션, 납땜성 시험,

옳은 제조지시 (미),

시간에 맞게 배달 : >98%

첫번째 생산의 적합 제품 금리 : >95%

경쟁력있는 가격

애플리케이션

분배기, 가변 결합기, 마이크로스트립 안테나, 3G 안테나, 중계소, RF 스위치

매개 변수와 데이터 시트

PCB 사이즈	35 Ｘ 77 mm=2 designs = 2PCS
보드형	두배는 PCB를 측면을 댔습니다
층수	2 층
표면 고정 성분	예
구멍 구성 요소를 통하여	부정
레이어 적층	구리 ------- 35 um (1 온스) +plate 최상위 계층
	RO4350B 0.762 밀리미터
	구리 ------- 35 um (1 온스) +plate BOT 레이어
기술
최소 추적과 공간 :	6 밀리리터 / 6 밀리리터
최소 / 최대 홀 :	0.3 밀리미터 / 5.6 밀리미터
다른 홀의 숫자 :	2
보오링공의 수 :	182
분쇄 슬롯의 수 :	0
내부 컷 아웃의 수 :	0
임피던스 제어 :	부정
골드 핑거의 수 :	0
판재
유리 에폭시 :	RO4350B Tg288C, 소포체<3>
마지막 포일 외부 :	1 온스
마지막 포일 내부의 :	1 온스
PCB의 최종 높이 :	0.8 밀리미터 ±0.08
도금과 코팅
표면가공도	3 um 니켈 에 침지 금 (23.3% ) 0.05 um
솔더 마스크는 다음에 적용됩니다 :	12 마이크론 최저치인 상단과 바닥
솔더 마스크 색 :	녹색이게, PSR-2000GT600D, 타이요는 공급했습니다.
솔더 마스크 타입 :	LPSM
윤곽 / 절단	라우팅, V-커트
마킹
성분 전설에서 옆	상단과 바닥.
성분 전설의 컬러	백색, IJR-4000 MW300, 타이요 브랜드
제조사 이름 또는 로고 :	관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다
를 통해	도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터.
FLAMIBILITY 평가	UL 94-V0 승인 민.
치수 허용치
외형치수 :	0.0059"
이사회 도금 :	0.0029"
드릴 허용한도 :	0.002"
테스트	100% 전기시험 이전 출하
공급될 예술 작품의 타입	이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등
서비스 지역	전세계에, 세계적으로.
