상세 제품 설명
층수: 2 유리 에폭시: RO4350B Tg280℃, er<3.48, Rogers Corp.
마지막 포일 외부: 1.0 Oz PCB의 마지막 고도: 0.3 밀리미터 ±0.1
표면가공도: 침수 금 솔더 마스크 색: 그린
성분 전설의 컬러: 백색 테스트: 100% 전기시험 이전 출하


간략한 소개
고주파란 이름에서 알 수 있듯 상대적으로 높은 주파수를 의미하며 일반적으로 >=300MHz(즉, 파장 <=1m)의 주파수, 즉 일반적인 무선 주파수 대역을 의미합니다.주파수가 1GHz 이상인 전자기파를 마이크로파라고 합니다.
무선 애플리케이션의 일반적인 주파수:
* 현재 모바일: 0.9GHz - 2GHz
* 3G 시스템: 2.5GHz
* 블루투스: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz 및 40GHz
* 자동차: 77GHz
시장: RFID, 무선 통신, 기지국 및 안테나, 증폭기, 군용 제품, 소비자 전자 제품.
고주파 인쇄 회로 기판 또는 마이크로파 PCB는 고주파(마이크로파) 기판 동박판에 만들어진 인쇄 회로 기판을 말합니다.일반적인 유형은 양면 보드, 다층 보드 및 혼합 구조입니다.
혼합 구조에는 고성능 특수 기판, PP 시트 + 일반 성능 보드 및 PP 시트 혼합 프레스 보드가 포함됩니다.고주파 기판 + 일반 FR4 기판;고주파 기판 + 금속베이스 등

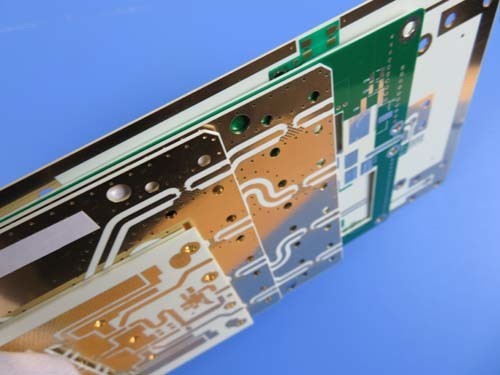

PCB 케이스: 고주파 PCB 베어 보드 |10mil RO4350B 인쇄 회로 기판 |이머전 골드 HF PWB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)

일반적인 설명
4G Coverage 적용을 위해 Tg 280°C의 10mil RO4350B 기판에 제작된 양면 PCB 유형입니다.그린 솔더 마스크 위에 흰색 실크스크린으로 마감한 0.3mm 두께와 패드에 침지 금도금이 되어 있습니다.기본 재료는 Rogers Corp.에서 사용되며 전체 보드는 패널당 2개를 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 50개의 패널은 배송을 위해 포장됩니다.

기능 및 이점
고주파 응용 분야에서 신호 손실을 줄이는 것은 통신 기술의 발전 요구를 충족시킵니다.
낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
BGA 패키지가 포함된 PCB가 조립 및 납땜 중 실패율을 줄이는 데 도움이 되는 우수한 표면 평탄도;
조립 및 납땜 중 실패율을 줄이기 위해 CSP 장착 구성 요소에 대한 우수한 표면 평탄도;
엔지니어링 설계는 사전 생산에서 발생하는 문제를 방지합니다.
ISO9001, ISO14001, UL 인증 제조 공장;
빠른 리드 타임: 3-5일;
소량 주문이 허용됩니다.


애플리케이션
모듈형 오실로스코프, 광 커플러, 실내 벽걸이 안테나, RF 송수신기

매개변수 및 데이터 시트
PCB 크기30x20mm=2PCS
보드 유형양면 PCB
레이어 수2층
표면 실장 부품
스루 홀 부품
레이어 스택업구리 ------- 18um(0.5oz)+플레이트 탑 레이어
RO4350B 0.254mm
구리 ------- 18um(0.5oz) + 플레이트 BOT 레이어
기술
최소 추적 및 공간:500만 / 400만
최소/최대 구멍:0.2mm / 0.2mm
다른 구멍의 수:1
드릴 구멍의 수:15
밀링된 슬롯 수:0
내부 컷아웃 수:0
임피던스 제어:아니요
금 손가락의 수:0
보드 재료
유리 에폭시:RO4350B Tg280℃, er<3.48, Rogers Corp.
최종 포일 외부:1.0온스
최종 포일 내부:해당 없음
PCB의 최종 높이:0.3mm ±0.1
도금 및 코팅
표면 마감침수 금
솔더 마스크 적용 대상:최고 12미크론 최소
솔더 마스크 색상:녹색, PSR-2000GT600D, Taiyo 공급.
솔더 마스크 유형:LPSM
윤곽/절단라우팅
마킹
구성 요소 범례 측면맨 위
구성요소 범례의 색상흰색, IJR-4000 MW300, Taiyo 브랜드
제조업체 이름 또는 로고:도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해도금된 관통 구멍(PTH), 최소 크기 0.22mm.텐트를 통해.
가연성 등급UL 94-V0 승인 MIN.
치수 공차
개요 차원:0.0059"
보드 도금:0.0029"
드릴 공차:0.002"
시험선적 전 100% 전기 테스트
제공되는 작품의 종류이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역전 세계적으로, 전 세계적으로.
