제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Enterprise Limited
인증: UL
모델 번호: BIC-0051-V5.1
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 2.99-8.99 per piece
포장 세부 사항: 진공
배달 시간: 6-7 일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 45000개 부분
접촉
상세 제품 설명
층수: 2 유리 에폭시: RO4350B Tg280℃, er<3.48, Rogers Corp.
마지막 포일 외부: 1.0 Oz PCB의 마지막 고도: 0.3 밀리미터 ±0.1
표면가공도: 침수 금 솔더 마스크 색: 그린
성분 전설의 컬러: 백색 테스트: 100% 전기시험 이전 출하

간략한 소개
RO4350B 고주파 회로 재료는 성능에 민감한 고용량 상업용 애플리케이션을 위해 설계된 유리 강화 탄화수소/세라믹 라미네이트(PTFE 아님)입니다.현재 양면 및 다층 RO4350B PCB는 Bicheng 회사에서 제공됩니다.10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm) 및 60mil(1.524mm) 두께의 양면 RO4350B PCB가 베스트셀러입니다.우리는 프로토타입 실행, 소량 배치 및 대량 생산 서비스를 제공합니다.

장점
1) 낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
2) 치수안정성이 우수하다.
3) 유전 상수의 낮은 열 계수;
4) 낮은 Z축 확장;
5) 낮은 면내 팽창 계수;
6) 안정적인 전기적 특성 대 주파수;

애플리케이션
1) 감쇠기, 자동 게이트 유도;
2) 직접 방송 위성용 LNB;
3) 마이크로스트립 안테나, 확산 스펙트럼;
4) 마이크로스트립 및 셀룰러 기지국 안테나 및 전력 증폭기;
5) RF 식별 태그
6) 스펙트럼 확산 통신 시스템
7) 트렁크 앰프, 스플리터 모듈 등

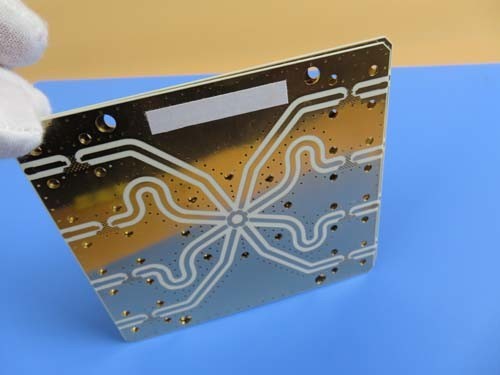

PCB 케이스: RO4350B PCB |고주파 PCB 베어 보드 |0.3mm 인쇄 회로 기판 |이머전 골드 PWB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)


일반적인 설명
안테나 적용을 위해 Tg 280°C의 10mil RO4350B 기판에 제작된 양면 PCB 유형입니다.그린 솔더 마스크 위에 흰색 실크스크린으로 마감한 0.3mm 두께와 패드에 침지 금도금이 되어 있습니다.모재는 Rogers Corp.에서 사용하며, 전체 보드는 패널당 1up을 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 100개의 패널은 배송을 위해 포장됩니다.

기능 및 이점
유전 상수의 온도 계수는 모든 회로 기판 재료 중 가장 낮기 때문에 온도에 민감한 애플리케이션에 이상적입니다.
동박의 박리는 동박의 열팽창 계수와의 일관성으로 인해 냉기와 열의 변화로 인해 발생하지 않습니다.
고주파 응용 분야에서 신호 손실을 줄이는 것은 통신 기술의 발전 요구를 충족시킵니다.
낮은 면내 팽창 계수;
우수한 치수 안정성;
제품 및 제조는 승인된 조직의 인증을 받았습니다.
UL, ISO14001, TS16949 인증;
정시 서비스;
15년 이상의 PCB 경험;

애플리케이션
UHF 라디오, 전력 분배기, 중계국, 기지국 안테나

매개변수 및 데이터 시트
PCB 크기 160x70mm=1PCS
보드 유형 양면 PCB
레이어 수 2층
표면 실장 부품
스루 홀 부품
레이어 스택업 구리 ------- 18um(0.5oz)+플레이트 탑 레이어
RO4350B 0.254mm
구리 ------- 18um(0.5oz) + 플레이트 BOT 레이어
기술
최소 추적 및 공간: 400만 / 1500만
최소/최대 구멍: 0.254mm / 4.0mm
다른 구멍의 수: 4
드릴 구멍의 수: 125
밀링된 슬롯 수: 0
내부 컷아웃 수: 0
임피던스 제어: 아니요
금 손가락의 수: 0
보드 재료
유리 에폭시: RO4350B Tg280℃, er<3.48, Rogers Corp.
최종 포일 외부: 1.0온스
최종 포일 내부: 해당 없음
PCB의 최종 높이: 0.3mm ±0.1
도금 및 코팅
표면 마감 침수 금
솔더 마스크 적용 대상: TOP 12micron 최소, 하단 금지.
솔더 마스크 색상: 녹색, PSR-2000GT600D, Taiyo 공급.
솔더 마스크 유형: LPSM
윤곽/절단 라우팅
마킹
구성 요소 범례 측면 맨 위
구성요소 범례의 색상 흰색, IJR-4000 MW300, Taiyo 브랜드
제조업체 이름 또는 로고: 도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해 도금된 관통 구멍(PTH), 최소 크기 0.2mm.텐트를 통해.
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"
보드 도금: 0.0029"
드릴 공차: 0.002"
시험 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.
