RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다

RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다

  • RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다
  • RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다
RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Technologies Limited
인증: UL
모델 번호: BIC-0045-V8.67
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD50~60
포장 세부 사항: 진공
배달 시간: 5-6 작업 일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 45000개 부분
접촉
상세 제품 설명
유리 에폭시: RO3006 PCB의 최종 높이: 0.3mm ±0.06
최종 호일 외부: 1 온스 최종 포일 내부: 1 온스
표면 마감: 침지 금(51.3%) 3µm 니켈 위 0.05µm 솔더 마스크 색상: 아니요
구성 요소 범례의 색상: 검은 색 테스트: 선적 전 100% 전기 테스트

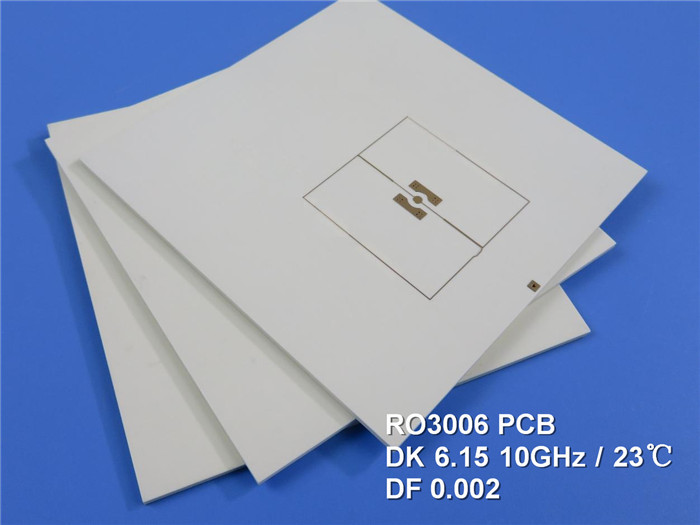

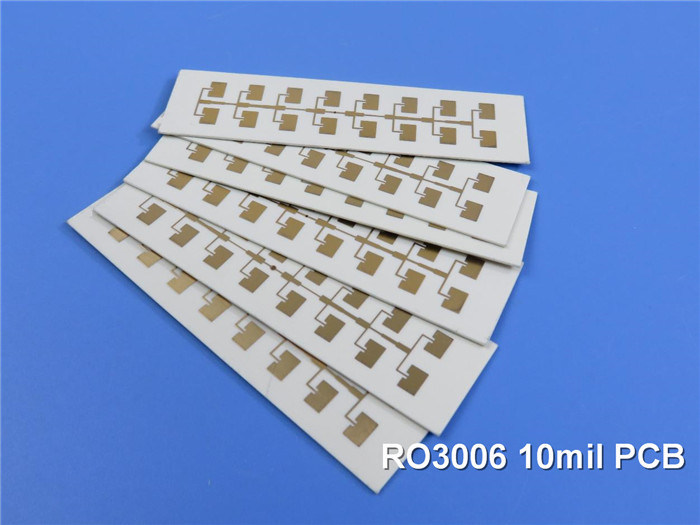

Rogers RO3006 고주파 PCB 2층 Rogers 3006 10mil 회로 기판 DK6.15 DF 0.002 마이크로파 PCB

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)



Rogers RO3006 고주파 회로 재료는 상업용 마이크로웨이브 및 RF 응용 분야에 사용하기 위한 세라믹 충전 PTFE 복합재입니다.경쟁력 있는 가격으로 뛰어난 전기적 및 기계적 안정성을 제공하도록 설계되었습니다.기계적 성질이 일정합니다.이를 통해 설계자는 뒤틀림이나 신뢰성 문제가 발생하지 않고 다층 기판 설계를 개발할 수 있습니다.RO3006 소재는 17ppm/℃의 X 및 Y축 열팽창계수(CTE)를 나타냅니다.이 팽창 계수는 구리의 팽창 계수와 일치하므로 에칭 및 베이크 후 일반적인 에칭 수축이 인치당 0.5mils 미만으로 재료가 우수한 치수 안정성을 나타낼 수 있습니다.Z축 CTE는 24ppm/℃로 열악한 환경에서도 탁월한 도금 스루홀 신뢰성을 제공합니다.



일반적인 응용 프로그램:

1) 자동차 레이더

2) 이동통신 시스템

3) 케이블 시스템의 데이터 링크

4) 직접 방송 위성

5) GPS 위성 안테나

6) 무선통신용 패치안테나

7) 전력 증폭기 및 안테나

8) 전원 백플레인

9) 원격 검침기



RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다 0



PCB 사양

PCB 크기 152 x 152mm=1PCS
보드 유형 양면 PCB
레이어 수 2개의 레이어
표면 실장 부품
스루홀 부품
레이어 스택업 구리 ------- 18um(0.5oz)+플레이트 탑 레이어
RO3006 0.254mm
구리 ------- 18um(0.5oz) + 플레이트 BOT 레이어
기술
최소 추적 및 공간: 1400만 / 1400만
최소/최대 구멍: 0.4mm/4.0mm
다른 구멍의 수: 1
드릴 구멍의 수: 1
밀링된 슬롯 수: 0
내부 컷아웃 수: 0
임피던스 제어: 아니요
금 손가락의 수: 0
보드 재료
유리 에폭시: RO3006 0.254mm
최종 포일 외부: 1 온스
최종 포일 내부: 해당 없음
PCB의 최종 높이: 0.3mm ±0.1mm
도금 및 코팅
표면 마감 침수 골드
솔더 마스크 적용 대상: 해당 없음
솔더 마스크 색상: 해당 없음
솔더 마스크 유형: 해당 없음
윤곽/절단 라우팅
마킹
구성 요소 범례 측면 해당 없음
구성 요소 범례의 색상 해당 없음
제조업체 이름 또는 로고: 해당 없음
을 통해 도금된 관통 구멍(PTH), 최소 크기 0.4mm.
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"
보드 도금: 0.0029"
드릴 공차: 0.002"
테스트 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.





Rogers 300의 데이터 시트6 (RO3006)

RO3006 일반 값
재산 RO3006 방향 단위 질환 실험 방법
유전 상수,ε프로세스 6.15±0.05   10GHz/23℃ IPC-TM-650 2.5.5.5 고정 스트립라인
유전 상수, εDesign 6.5   8GHz ~ 40GHz 차동 위상 길이 방법
손실 계수, tanδ 0.002   10GHz/23℃ IPC-TM-650 2.5.5.5
ε의 열 계수 -262 ppm/℃ 10GHz -50℃~150℃ IPC-TM-650 2.5.5.5
치수 안정성 0.27
0.15
엑스
와이
mm/m 조건 A IPC-TM-650 2.2.4
체적 저항 105   MΩ.cm 조건 A IPC 2.5.17.1
표면 저항 105   조건 A IPC 2.5.17.1
인장 탄성률 1498
1293
엑스
와이
MPa 23℃ ASTM D 638
수분 흡수 0.02   % D48/50 IPC-TM-650 2.6.2.1
비열 0.86   j/g/k   계획된
열 전도성 0.79   승/남/케이 50℃ ASTM D 5470
열팽창 계수
(-55 ~ 288℃)
17
17
24
엑스
와이
ppm/℃ 23℃/50% 상대습도 IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
밀도 2.6   그램/cm3 23℃ ASTM D 792
구리 껍질 강도 7.1   Ib/in. 1oz, 솔더 플로트 후 EDC IPC-TM 2.4.8
가연성 V-0       UL 94
무연 공정 호환

RO3006 고주파 프린터 배선 기판 2-레이어 로저스 3006 10 밀리리터 PCB DK6.15 DF 0.002 전자 레인지 금 PCB를 성교합니다 1
