RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | BIC-0064-V4.2 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD80~90 |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 7-8 작업 일 |
| 지불 조건: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 4 | 유리 에폭시: | RO4350B, RO4450B FR-4 TG>135 혼합 |
|---|---|---|---|
| PCB의 최종 높이: | 0.8mm ±0.1 | 최종 호일 외부: | 1.5온스 |
| 최종 포일 내부: | 0.5온스 | 표면 마감: | Immersion Gold(17.7%) 100µ" 이상의 니켈 2µ" |
| 솔더 마스크 색상: | 해당 없음 | 구성요소 범례의 색상: | 해당 없음 |
| 시험: | 선적 전 100% 전기 테스트 |

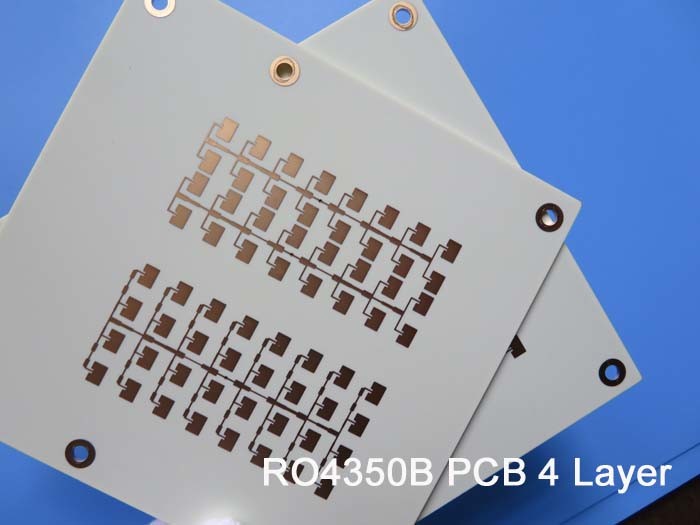

레이더 시스템용 660만 RO4350B 및 1000만 RO4350B의 4층 고주파 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
안녕하세요 여러분,
다층 고주파 PCB는 프리프레그 접착제를 포함한 모든 고주파 재료로 만들어집니다.예를 들어, 4층 RO4350B PCB는 RO4350B 기판의 2코어 화합물입니다.모두가 알고 있는 것처럼 RO4350B 제품군에는 8개의 코어가 있습니다. 즉, 4mil(0.101mm) ~ 60mil(1.524mm)입니다.
| RO4350B: | |
| 4mil | 0.101mm |
| 660만 | 0.168mm |
| 10mil | 0.254mm |
| 1330만 | 0.338mm |
| 1660만 | 0.422mm |
| 2천만 | 0.508mm |
| 3천만 | 0.762mm |
| 6천만 | 1.524mm |
그래서 4개의 레이어를 쌓는 작업이 다양한 방법으로 수행될 수 있다는 점이 매우 흥미롭습니다.
오늘 우리는 레이더 시스템 적용을 위해 6.6mil 및 10mil RO4350B 기판에 구축된 4레이어 RO4350B 고주파 PCB에 대해 이야기했습니다.이 RF 보드는 최소 4mil 트랙과 5mil 간격으로 두께가 0.82mm입니다.RO4450B를 유전체 프리프레그로 사용한 순수 고주파 다층 PCB입니다.다른 사양은 녹색 솔더 마스크 위의 흰색 실크 스크린, 패드에 도금된 침지 금입니다.전체 보드는 패널당 1개까지 제공됩니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 50개의 패널은 배송을 위해 포장됩니다.스택업에 대한 세부 정보는 다음과 같습니다.
기능 및 이점
1) 낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
2) 좋은 고온 및 저온 저항(-192℃-260℃);
3) 첫 생산의 적격 제품 비율: >95%
4) 정시 납품: >98%
5) 고객 불만률: <1%
애플리케이션
모듈식 오실로스코프, 바리오 커플러, 타워 장착형 부스터, 전력 증폭기
분배기, 음향 감지 센서, RF 스위치, 트렁크 증폭기
매개변수 및 데이터 시트
| PCB 크기 | 85 x 100mm=1PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 아니요 |

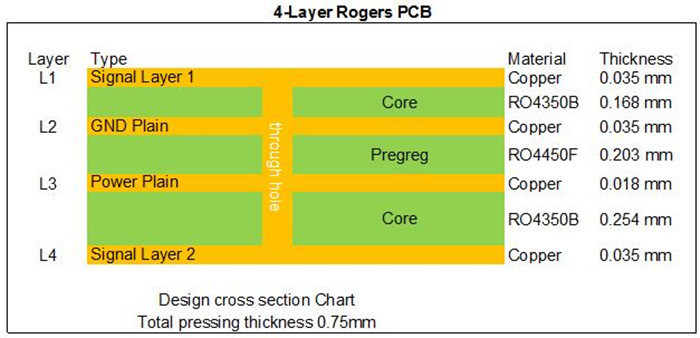

| 레이어 스택업 | 구리 ------- 35um(1oz)+플레이트 탑 레이어 |
| 유전체 RO4350B 0.168mm(6.6mil) | |
| 구리 ------- 35um(1oz) | |
| 유전체 RO4350F 0.203mm(8mil) | |
| 구리 ------ 35um(1oz) | |
| 유전체 RO4450B 0.254mm(10mil) | |
| 구리 ------35um(1oz) + 플레이트 하단 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 400만 / 500만 |
| 최소/최대 구멍: | 0.25mm / 2.0mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 175 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 삼 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RO4350B Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: | 1.5온스 |
| 최종 포일 내부: | 1 온스 |
| PCB의 최종 높이: | 0.82mm ±0.1mm |
| 도금 및 코팅 | |
| 표면 마감 | 침수 금 |
| 솔더 마스크 적용 대상: | 해당 없음 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.25mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
