RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | BIC-0067-V1.08 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.99-9.99 PER PIECE |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 4 | 유리 에폭시: | RO4350B Tg280℃, er<3.48, Rogers Corp |
|---|---|---|---|
| 최종 포일: | 1.0 | PCB의 최종 높이: | 0.8mm ±10% |
| 표면 마감: | 침수 금 | 솔더 마스크 색상: | 녹색 |
| 구성요소 범례의 색상: | 하얀 | 시험: | 선적 전 100% 전기 테스트 |

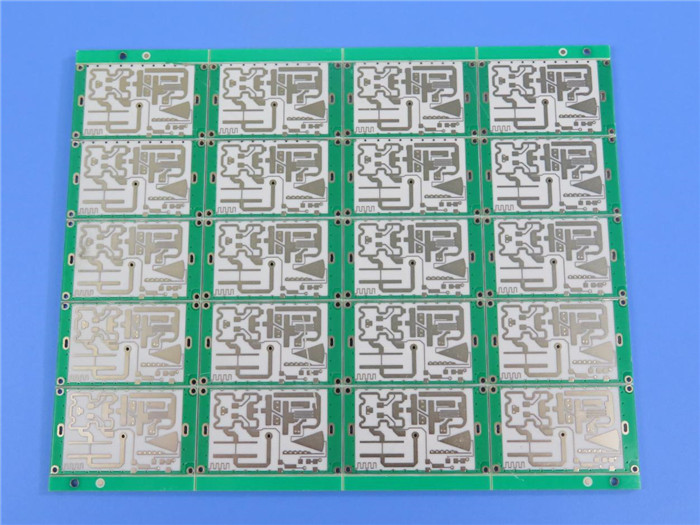

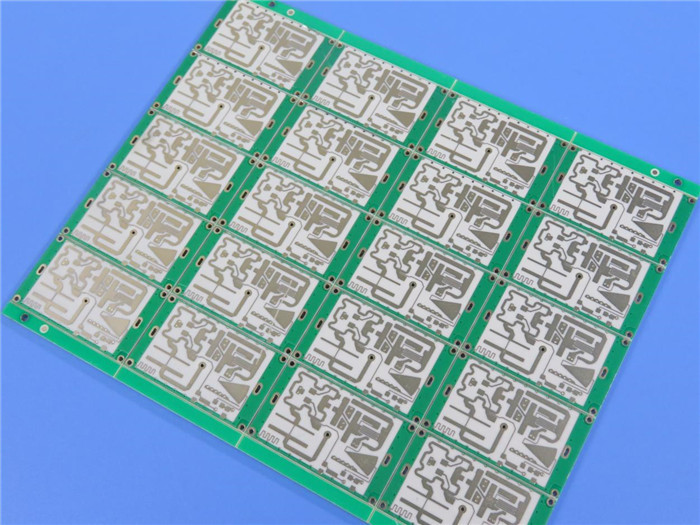

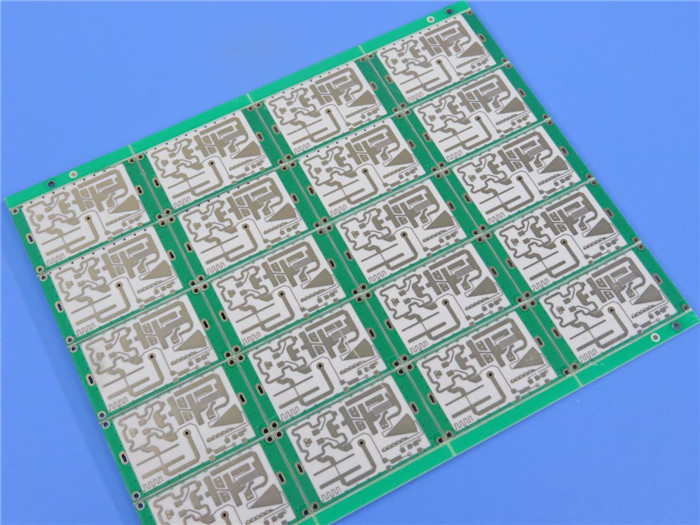

4 레이어 고주파 PCB 내장 2 코어 무선 안테나 시스템용 Immersion Gold 포함 10mil RO4350B
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
이것은 1장의 RO4450Fprepreg로 접합된 2개의 10mil 코어에 구축된 4층 RO4350B 고주파 PCB입니다.신호 전송의 요구 사항에 따라 프리프레그는 1매(4mil), 2매 및 3매가 될 수 있습니다.무선 안테나 시스템을 적용하기 위한 보드입니다.두께가 0.80mm이고 양면에 덮인 녹색 솔더 마스크 위에 흰색 범례가 있고 패드에 침지 금이 있습니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.

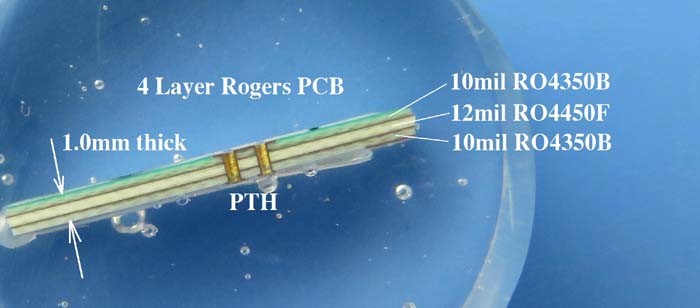

실제 적용에 따라 프리프레그는 더 많은 플라이로 선택될 수 있습니다. 예를 들어 다음 마이크로 섹션은 RO4450F의 3-플라이를 보여줍니다.
매개변수 및 데이터 시트
| PCB 크기 | 120x120mm=1PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |

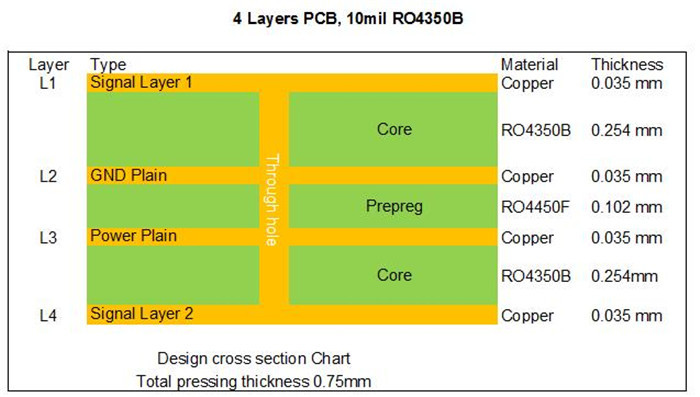

| 레이어 스택업 | 구리 ------- 35um(1 oz)+플레이트 탑 레이어 |
| RO4350B 0.254mm | |
| 구리 ------- 35um(1oz) 중간 레이어 1 | |
| RO4450F 0.1016mm | |
| 구리 ------- 35um(1oz) 중간 레이어 2 | |
| RO4350B 0.254mm | |
| 구리 ------- 35um(1oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 5.5mil / 6mil |
| 최소/최대 구멍: | 0.38mm / 3.72mm |
| 다른 구멍의 수: | 8 |
| 드릴 구멍의 수: | 489 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 4 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RO4350B Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: | 1.5온스 |
| 최종 포일 내부: | 1 온스 |
| PCB의 최종 높이: | 0.8mm ±10% |
| 도금 및 코팅 | |
| 표면 마감 | 이머젼 골드 |
| 솔더 마스크 적용 대상: | 상단, 최소 12미크론 |
| 솔더 마스크 색상: | 녹색, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.42mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
기능 및 이점
1) RO4350B 우수한 고주파 성능;
2) 낮은 유전 내성 및 손실;
3) ISO9000, ISO14001, IAFT16949 인증 공장;
4) 30000 평방 미터 월 기능;
5) 한 달에 8000 종류의 PCB;
애플리케이션NS
분배기 HDMI, 3G 라우터, 블루투스 모듈, WiFi 증폭기, 블루투스 USB 동글, 저잡음 증폭기, 간섭 필터, 타워 장착 부스터, 멀티 커플러
