RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | BIC-0066-V1.11 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.99-9.99 PER PIECE |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 4 | 유리 에폭시: | RO4350B 60mil + RO4350B 10mil + RO4450F 4mil |
|---|---|---|---|
| 최종 포일: | 1.0 | PCB의 최종 높이: | 2.1mm ±10% |
| 표면 마감: | 침수 금 | 솔더 마스크 색상: | 녹색 |
| 구성요소 범례의 색상: | 하얀 | 시험: | 선적 전 100% 전기 테스트 |

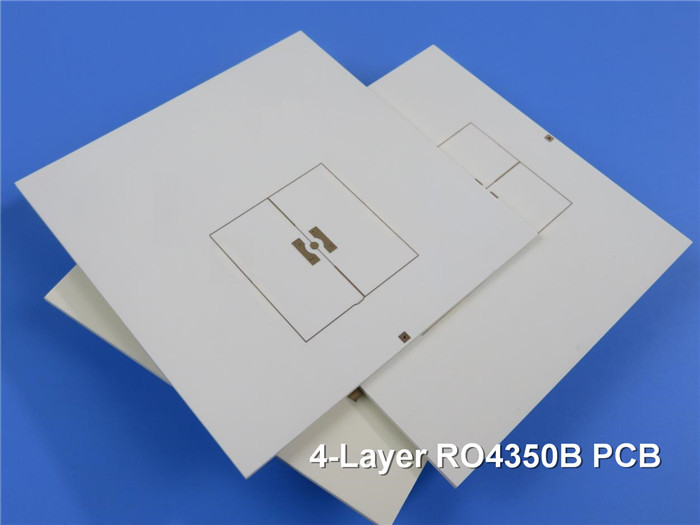

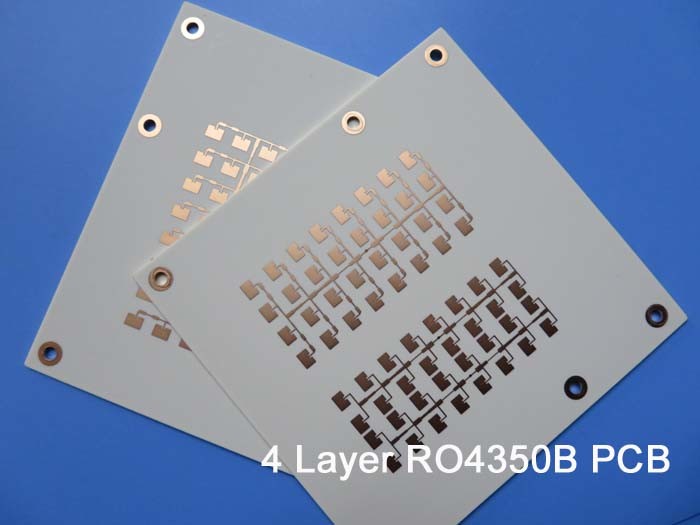

UHF 커플러용 백 드릴이 있는 Rogers 60mil RO4350B 및 10mil RO4350B의 4층 RF 회로 기판
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,

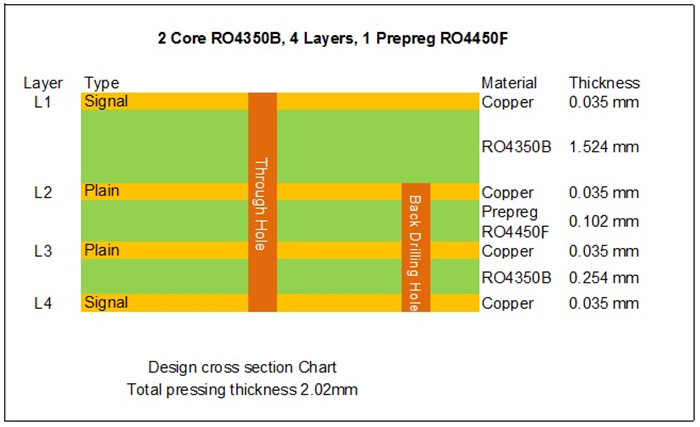

이 4층 RF PCB는 UHF 커플러 적용을 위해 60mil RO4350B 및 10mil RO4350B에 구축되었습니다.스택업을 보세요.
기본 재료는 60mil RO4350B 코어 및 10mil RO4350B 코어와 4mil RO4450F 프리프레그입니다.각 층에는 35μm(1oz) 구리가 있으며 최종 높이는 2.1mm 두께입니다.패드는 침지 금도금입니다.10mil 코어에서 백 드릴 비아가 있습니다.백 드릴은 노이즈 간섭을 줄이고 신호 무결성을 향상시킬 수 있습니다.백 드릴링을 사용하면 PCB 제작의 어려움을 성공적으로 줄이고 매립/블라인드 비아의 사용을 피할 수 있습니다.
기능 및 이점
1) RO4350B는 넓은 주파수 범위에서 안정적인 유전 상수를 나타냅니다.
2) RO4350B는 광대역 애플리케이션에 이상적인 기판입니다.
3) 정시 납품율이 98% 이상인 정시 납품;
4) 소량 및 중형 생산에 중점을 둡니다.
5) 엄격한 WIP 검사 및 모니터링 및 작업 지침;
애플리케이션
안테나, 간섭 필터, 음향 제어 스위치 유도, 트렁크 앰프
PCB 데이터 시트
| PCB 크기 | 91 x 98mm=1PCS |
| 보드 유형 | 고주파 PCB |
| 레이어 수 | 다층 PCB, 4층 PCB |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 35um(1oz)+플레이트 탑 레이어 |
| RO4350B 60mil | |
| 구리 ------- MidLayer 1 | |
| RO4450F 400만 | |
| 구리 ------- MidLayer 2 | |
| RO4350B 10mil | |
| 구리 ------- 35um(1oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 10mil / 10mil |
| 최소/최대 구멍: | 0.3/3.21mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 1680 |
| 밀링된 슬롯 수: | 1 |
| 내부 컷아웃 수: | 1 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | 로저스 RO4350B(코어 10mil, DK=3.48) & RO4450B(PP 4mil DK=3.54) |
| 최종 포일 외부: | 1.5온스 |
| 최종 포일 내부: | 1 온스 |
| PCB의 최종 높이: | 2.1mm ±10% |
| 도금 및 코팅 | |
| 표면 마감 | Immersion Gold(71.1%) 100µ" 이상의 니켈 2µ" |
| 솔더 마스크 적용 대상: | 상단 및 하단 레이어 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 스루홀(PTH), 비아 오픈 |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
