| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | BIC-0068-V1.13 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.99-9.99 PER PIECE |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 4 | 유리 에폭시: | RO4350B 20mil |
|---|---|---|---|
| 최종 포일: | 1.0 | PCB의 최종 높이: | 1.4mm ±10% |
| 표면 마감: | 침수 금 | 솔더 마스크 색상: | 아니요 |
| 구성요소 범례의 색상: | 아니요 | 시험: | 선적 전 100% 전기 테스트 |

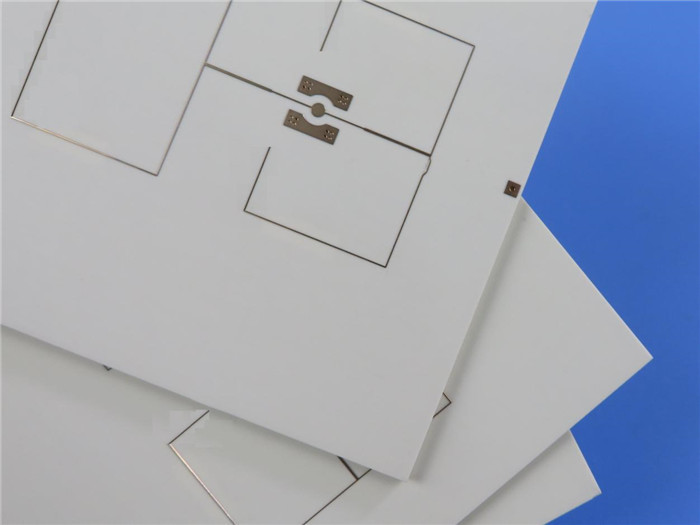

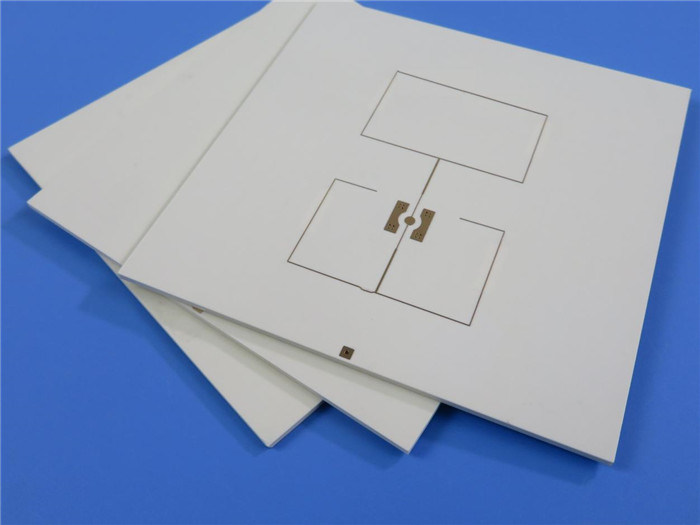

GPS 추적자를 위한 백 드릴이 있는 20mil RO4350B의 2개의 핵심에 건축되는 4개의 층 고주파 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
따뜻한 인사말!
이 유형의 4 Layer Rogers PCB는 GPS 추적기 적용을 위해 0.508mm(20mil) RO4350B의 2코어에 구축됩니다.이 보드, 우리는 "블라인드 비아"를 달성하기 위해 백 드릴링 기술을 사용했습니다.스택업을 참조하십시오.
백 드릴은 노이즈 간섭을 줄이고 신호 무결성을 향상시킬 수 있습니다.백 드릴링을 사용하면 PCB 제작의 어려움을 성공적으로 줄이고 매립/블라인드 비아 공정의 사용을 피할 수 있습니다.
PCB 사양은 다음과 같습니다.
기본 재료: RO4350B 20mil + RO4450B 4mil
레이어 수: 4개의 레이어
유형: 별도로 밀링된 혼합 승수
형식: 70mm x 125mm = 1개
표면 마무리: 침지 금
구리 무게: 외부 레이어 35 um/ 내부 레이어 18 um
솔더 마스크 / 범례: 녹색 / 흰색
최종 PCB 높이: 1.42mm
표준: IPC 6012 클래스 2
포장: 각 25개의 패널은 선적을 위해 포장됩니다.
리드 타임: 12일
유효 기간: 6개월
기능 및 이점
1) 낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
2) 유전 상수의 낮은 열 계수;
3) 소음 간섭을 줄이는 백 드릴링;
4) ISO9001, ISO14001, UL 인증 제조 공장;
5) 30000 평방 미터 월 기능;
애플리케이션
멀티플렉서, 영상전송기어, 저소음블록, 전력분배기
매개변수 및 데이터 시트
| PCB 크기 | 70mm x 125mm = 1개 |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |

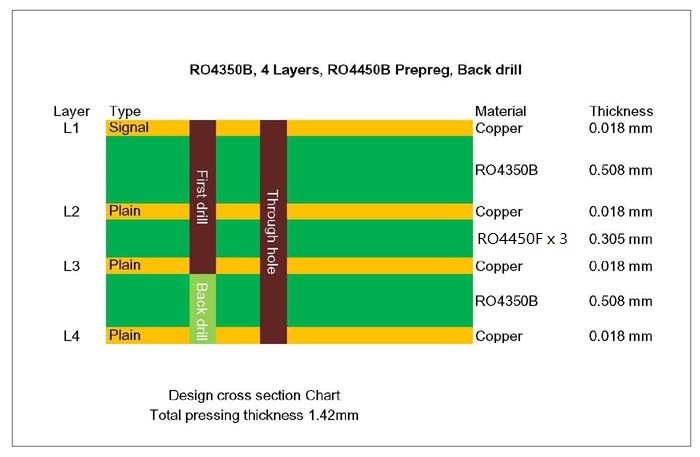

| 레이어 스택업 | 구리 ----- 신호 18um(0.5oz)+플레이트 탑 레이어 |
| RO4350B 0.508mm | |
| 구리 ------ 일반 0.018 mm | |
| 프리프레그 RO4450F X 3, 0.305mm | |
| 구리 ----- 일반 0.018 mm | |
| RO4350B 0.508mm | |
| 구리 ------- 18um(0.5oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 400만 / 500만 |
| 최소/최대 구멍: | 0.4mm / 5.6mm |
| 다른 구멍의 수: | 12 |
| 드릴 구멍의 수: | 121 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 없음 |
| 임피던스 제어: | 해당 없음 |
| 금 손가락의 수: | 해당 없음 |
| 보드 재료 | |
| 기본 재료: | RO4350B Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0.5온스 |
| PCB의 최종 높이: | 1.42mm ±10% |
| 도금 및 코팅 | |
| 표면 마감 | 침수 금 |
| 솔더 마스크 적용 대상: | 해당 없음 |
| 솔더 마스크 색상: | 해당 없음 |
| 솔더 마스크 유형: | 해당 없음 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 해당 없음 |
| 구성요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.4mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
