임피던스 통제된 90 오옴 50과 TU-883 다층 인쇄 회로 보드 (PCB) 20 층 저손실 고온 PCB

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Technologies Limited
인증:	UL
모델 번호:	BIC-509-V3.5

결제 및 배송 조건:

최소 주문 수량:	1
가격:	USD 9.99-99.99 per piece
포장 세부 사항:	진공
배달 시간:	10 작업 일
지불 조건:	전신환, 페이팔
공급 능력:	달 당 45000개 부분

접촉

상세 제품 설명

레이어 수:	20	유리 에폭시:	TU-883
최종 호일 외부:	1.0온스	PCB의 최종 높이:	3.0mm ±10%
표면 마감:	침수 골드	솔더 마스크 색상:	녹색
구성 요소 범례의 색상:	하얀	시험:	선적 전 100% 전기 테스트

TU-883 다층 인쇄 회로 기판(PCB) 20층 저손실 고온 PCB, 임피던스 제어 90 OHM 50 OHM

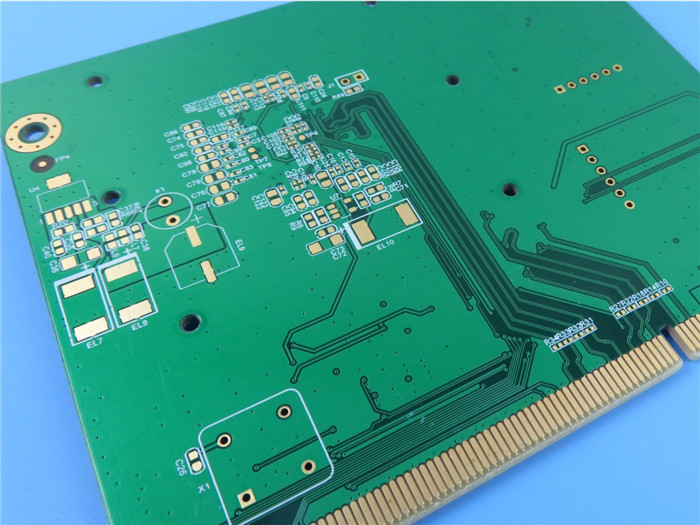

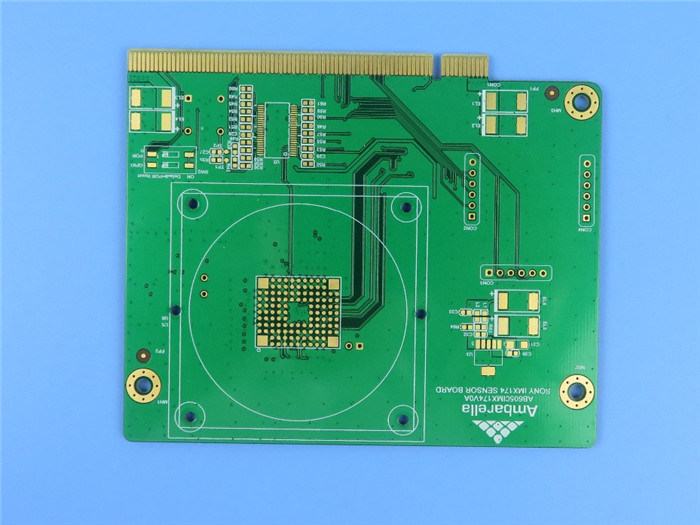

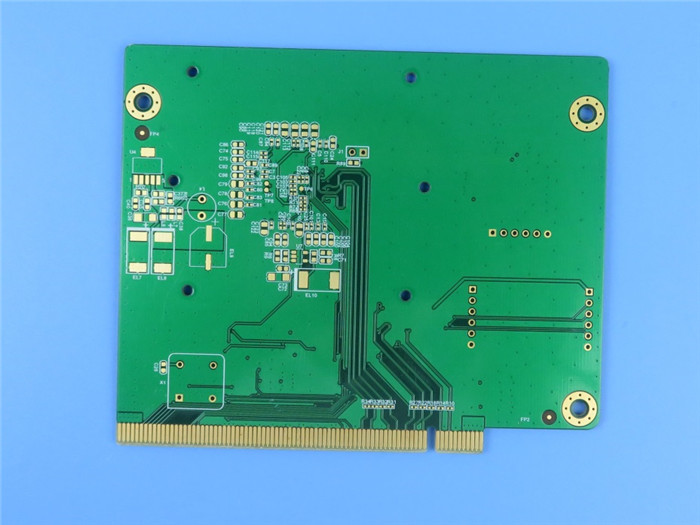

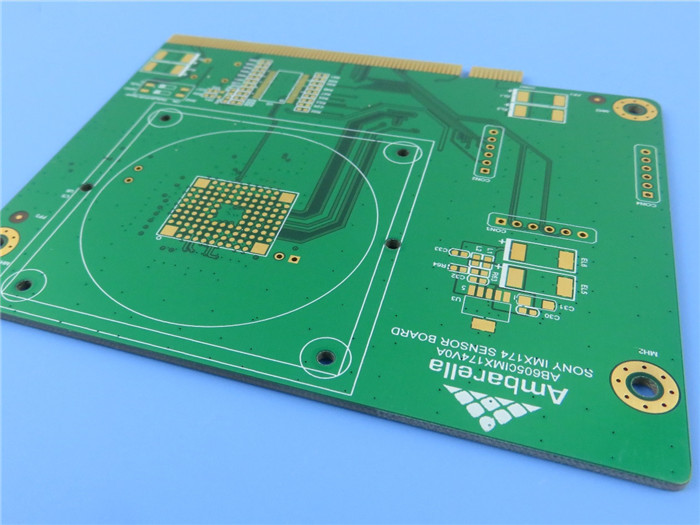

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)

간략한 소개
TUC의 TU-883 코어에 20개의 동층(20층 PCB)으로 구성된 저손실 고성능 다층 PCB의 일종입니다.또한 0.1mm 레이저 드릴이 있는 HDI 회로 기판(N+1+N) 유형입니다.이것은 또한 임피던스 제어 PCB의 한 유형으로 10% 허용 오차로 각 신호 레이어에서 90 Ohms 및 50 Ohms가 제어됩니다.동박은 1온스와 1/2온스로 층 사이에 교대로 사용됩니다.전체 PCB의 두께는 3.0mm이며 패드의 침지 금, 녹색 솔더 마스크 및 흰색 실크 스크린이 있습니다.

애플리케이션
무선 주파수
백플레인, 고성능 컴퓨팅
라인 카드, 스토리지
서버, 통신, 기지국, 사무실 라우터

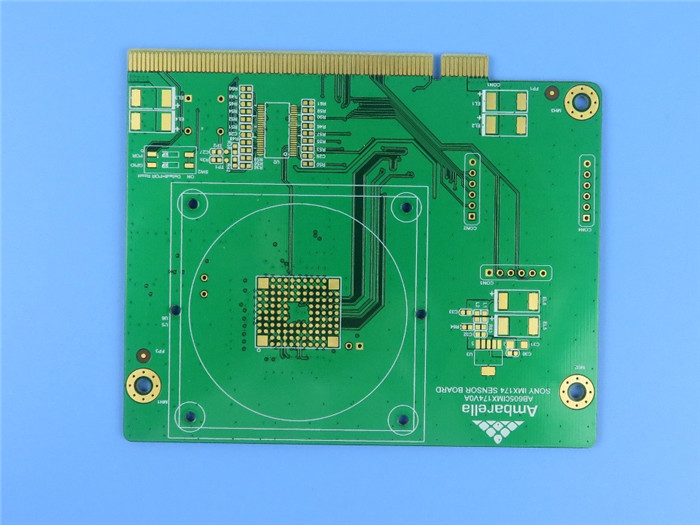

임피던스 통제된 90 오옴 50과 TU-883 다층 인쇄 회로 보드 (PCB) 20 층 저손실 고온 PCB 0

세부 사양

안건	설명	실제	결과
1. 라미네이트	재료 유형	TU-883	ACC
	Tg	170℃	ACC
	공급업체	TUC	ACC
	두께	2.8-3.1mm	ACC
2.도금 두께	구멍 벽	26.51μm	ACC
	외부 구리	41.09μm	ACC
	내부 구리	15μm / 31μm	ACC
3.솔더 마스크	재료 유형	타이요/PSR-2000GT600D	ACC
	색상	녹색	ACC
	강성(연필 테스트)	5시간	ACC
	S/M 두께	20.11μm	ACC
	위치	양면	ACC
4. 컴포넌트 마크	재료 유형	IJR-4000 MW300	ACC
	색상	하얀	ACC
	위치	C/S, S/S	ACC
5. 박리 가능한 솔더 마스크	재료 유형	/
	두께	/
	위치	/
6. 식별	UL 마크	예	ACC
	날짜 코드	2921	ACC
	위치 표시	땜납 측	ACC
7. 표면 마감	방법	침수 골드	ACC
	니켈 두께	4.06μm	ACC
	금 두께	0.056μm	ACC
8. 규범성	RoHS	지침 2015/863/EU	ACC
8. 규범성	도달하다	지침 1907/2006	ACC
9.환형 링	최소선 너비(mil)	480만	ACC
9.환형 링	최소간격(mil)	520만	ACC
10.V 홈	각도	/
10.V 홈	잔여 두께	/
11. 베벨링	각도	/
11. 베벨링	키	/
12. 기능	전기 테스트	100% 합격	ACC
13. 외모	IPC 클래스 레벨	IPC-A-600J 및 6012D 클래스 2	ACC
	육안 검사	IPC-A-600J 및 6012D 클래스 2	ACC
	워프 앤 트위스트	0.21%	ACC
14. 신뢰성 테스트	테이프 테스트	필링 없음	ACC
	용매 시험	필링 없음	ACC
	납땜성 시험	265 ±5℃	ACC
	열응력 시험	288 ±5℃	ACC
	이온 오염 테스트	0.56μg/c㎡	ACC
