RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | BIC-xxx-V1.20 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 9.99-99.99 |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 50000 조각 |
| 층수: | 1 층, 2 층, 다층, 하이브리드 형태 (믹스트) | 유리 에폭시: | RO4350B는 성교합니다 |
|---|---|---|---|
| 마지막 포일: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) | PCB의 최종 높이: | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터 (1.524mm) |
| 표면가공도: | 나동선, HASL, ENIG, 은, OSP, 기타 등등. | 솔더 마스크 색: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 성분 전설의 컬러: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 테스트: | 100% 전기시험 이전 출하 |
모두 안녕하세요,
오늘, 우리는 RO4350B 박판 제품에 구축된 고주파 PCB를 도입할 것입니다.
RO4350B는 매우 비슷한 전기적 성질을 가지고 있는 Rogers Corporation부터 PTFE / 구성 유리 섬유 물질까지 섬유 유리 천 강화된 탄화수소 수지 세라믹 채움 박판 제품이고 그것의 가공성이 에폭시 수지 / 유리 직포 소재와 유사합니다.
RO4350B 박판 제품을 사용하기 위한 이유
1. 뛰어난 고주파수 성능
RO4350B 물질은 뛰어난 고주파수 성능을 제공하도록 설계되는 PTFE가 아니라 탄화수소 요업 채워진 박판 제품입니다.
2. 낮은 유전체 손실
저손실은 우수한 전기성능의 결과가 되고, 높은 동작 주파수와 적용을 허용합니다.
3. 주파수 대 안정적 전기적 성질
RO4350B 물질은 RF 마이크로파회로, 정합 네트워크와 제어된 임피던스 전송 라인의 특성을 소유합니다.
4. 유전체 상수의 낮은 열 계수
이것은 RO4350B가 우수한 차원 안정성, 혼합된 유전체 다중층 PCB 건설과 믿을 만한 도금 스루홀을 위해 필요한 특성을 나타낼 수 있게 허락합니다.
5. 비용
RO4350B 박판 제품은 표준 FR-4 과정을 사용하여 제조되고 준비 과정을 통해 스페이켈리즈드 요구할 수 없고 동표면 준비를 위해 사용된 자동화된 제어 시스템과 스크러빙 장비에 의해 처리될 수 있습니다. 이 특성은 그것이 부피 제작에 사용하고 있고 경쟁적으로 값을 매길 수 있도록 허락합니다.
PCB 역량
RO4350B 위의 양면 회로 기판은 10 밀리리터, 20 밀리리터, 30 밀리리터와 60 밀리리터와 같은 다양한 두께에 이용할 수 있습니다. 그것은 기지국 안테나, 감쇠기, 전력 증폭기, RFID, 레이더와 센서 등과 같은 다양한 전형적 비전통적 전자 레인지 / 고주파 애플리케이션에서 사용됩니다.
| PCB 재료 : | 글라스는 탄화수소 세라믹 적층물을 보강했습니다 |
| 코드화되세요 : | RO4350B를 성교합니다 |
| 유전체 상수 : | 3.48 ±0.05 (절차) |
| 3.65 (디자인) | |
| 레이어 총수 : | 1 층, 2 층, 다층, 하이브리드 형태 (믹스트) |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| PCB 두께 : | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm) |
| 30 밀리리터 (0.762mm), 60 밀리리터 (1.524mm) | |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, 은, OSP, 기타 등등. |
다층 인쇄 회로 기판
대부분 RO4350B의 다층 인쇄 회로 기판은 4층, 6겹이고 8레이어이고 일부가 3층 (잘못된 4층), 5개 층 (잘못된 6겹)과 기타로 고안됩니다.
하이브리드 PCB
고주파 환경에서 신호 손실을 감소시키지 않고 생산비를 절감하기 위해, FR-4 유리 섬유 소재는 다층회로기판에서 RO4350B와 혼합됩니다. 고주파 물질은 신호층에서 사용되고 FR-4 유리 섬유 소재가 다른 층에서 사용됩니다.

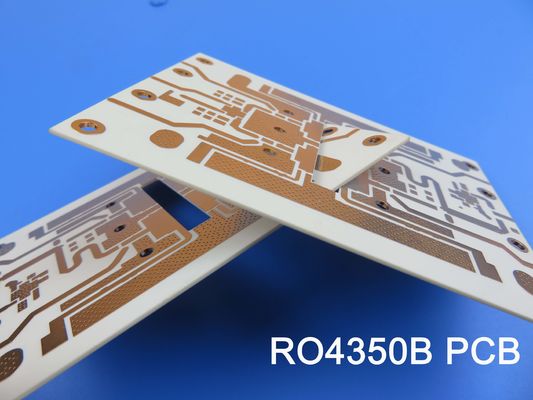

RO4350B PCB
RO4350B PCB의 기본 컬러는 하얗습니다.
우리는 안에 전공하고 당신에게 원형, 작은 묶음과 대량 생산 서비스를 제공합니다.
만약 당신이 이런 종류의 PCB에 어떠한 요구조건도 가지고 있다면, 우리와 연락하여 주세요.
당신의 읽기에 대해 감사하세요.
부록 : RO4350B의 전형적 특성
| 특성 | RO4350B | 방향 | 유닛 | 상태 | 검사 방법 |
| 유전체 Constant,εProcess | 3.48±0.05 | Ｚ | 10 GHz/23C | IPC-TM-650 2.5.5.5 조여진 스트립라인 | |
| 유전체 Constant,εDesign | 3.66 | Ｚ | 8 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 산재 Factortan,δ | 0.0037 0.0031 |
Ｚ | 10 GHz/23C 2.5 GHz/23C |
IPC-TM-650 2.5.5.5 | |
| ε의 열 상수 | +50 | Ｚ | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2 Ｘ 1010 | MΩ.cm | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항치 | 5.7 x109 | MΩ | 냉각기 A | IPC-TM-650 2.5.17.1 | |
| 전기 파괴 | 31.2(780) | Ｚ | Kv / 밀리미터 (Ｖ / 밀리리터) | 0.51 mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
Ｘ Ｙ |
MPa(ksi) | RT | ASTM Ｄ 638 |
| 휨강도 | 255 (37) |
MPa (인상력 크기) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0> | X,Y | 밀리미터 / Ｍ (mil/inch) |
etch+E2/150C 뒤에 | IPC-TM-650 2.4.39A |
| 열 팽창율 | 10 12 32 |
Ｘ Ｙ Ｚ |
ppm/C | -55Cto288C | IPC-TM-650 2.4.41 |
| Tg | >280 | Ｃ TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | Ｃ TGA | ASTM Ｄ 3850 | ||
| 열전도율 | 0.69 | W/M/oK | 80C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48hrs 몰입 0.060 " 샘플 온도 50C |
ASTM Ｄ 570 | |
| 비중 | 1.86 | gm/cm3 | 23C | ASTM Ｄ 792 | |
| 구리 껍질 힘 | 0.88 (5.0) |
N/mm (플리) |
1 온스가 땜납 뒤에 표류합니다. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 인화성 | (3)V-0 | UL 94 | |||
| 적합한 무연 처리 | 예 |
