Rogers RO3006 고주파 PCB

Rogers RO3006 고주파 PCB

  • Rogers RO3006 고주파 PCB
  • Rogers RO3006 고주파 PCB
  • Rogers RO3006 고주파 PCB
  • Rogers RO3006 고주파 PCB
  • Rogers RO3006 고주파 PCB
Rogers RO3006 고주파 PCB
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Technologies Limited
인증: UL
모델 번호: BIC-99xx-V1.39
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 2.88-6.99 per piece
포장 세부 사항: 진공
배달 시간: 4-5 일로 일합니다
지불 조건: 전신환, 페이팔
공급 능력: 달 당 45000개 부분
접촉
상세 제품 설명
층수: 다중층 2개의 층, 잡종 PCB 유리 에폭시: RO3006
PCB의 마지막 고도: 10mil (0.254mm), 25mil (0.635mm) 50mil (1.27mm) 마지막 포일 외부: 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
표면가공도: 등등… 벌거벗은 구리, HASL, ENIG, OSP. 솔더 마스크 색: 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
성분 전설의 컬러: 녹색, 검은, 푸른, 노란, 빨간 기타 등등. 테스트: 100% 전기시험 이전 출하

여러분, 안녕하세요,

오늘 우리는 RO3006 고주파 PCB에 대해 이야기합니다.



RO3006 고주파 회로 라미네이트는 상업용 마이크로웨이브 및 RF 애플리케이션에 사용하기 위한 세라믹 충전 PTFE 복합재입니다.그것의 명백한 특징은 전기적 성능이 탁월하고 기계적 성질이 안정적이고 일관성이 있다는 것입니다.이를 통해 설계자는 뒤틀림이나 신뢰성 문제가 발생하지 않고 다층 기판을 개발할 수 있습니다.

Rogers RO3006 고주파 PCB 0



더 많은 기능과 응용 프로그램은 다음과 같습니다.

첫째, 온도에 대한 우수한 기계적 특성으로 스트립라인 및 다층 기판 구성에 신뢰할 수 있습니다.

둘째, 균일한 기계적 특성으로 에폭시 유리 다층 기판 하이브리드 설계와 함께 사용하기에 적합합니다.

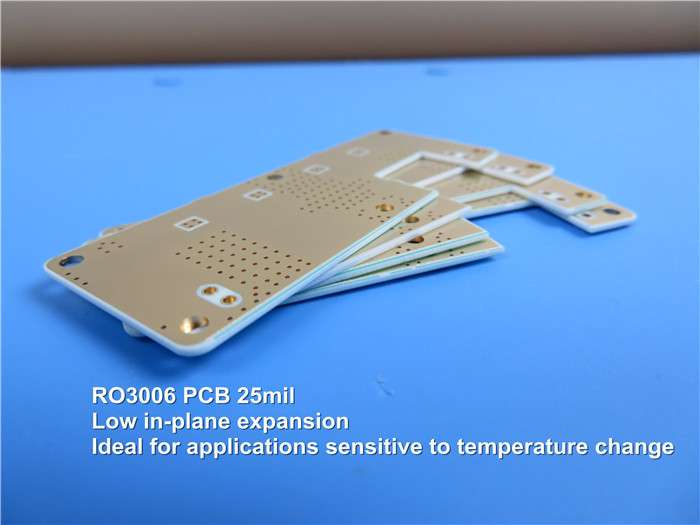

셋째, 낮은 면내 팽창 계수가 구리와 일치하므로 보다 안정적인 표면 실장 어셈블리가 가능합니다.온도 변화에 민감한 응용 분야에 이상적이며 우수한 치수 안정성을 나타냅니다.



PCB 기능
PCB 재질: 세라믹 충전 PTFE 합성물
지정: RO3006
유전 상수: 6.15 ±0.3(공정)
6.5(디자인)
레이어 수: 2층, 다층, 하이브리드 PCB
구리 무게: 0.5oz(17µm), 1oz(35µm), 2oz(70µm)
PCB 두께: 10mil(0.254mm), 25mil(0.635mm)
50mil(1.27mm)
PCB 크기: ≤400mm X 500mm
솔더 마스크: 녹색, 검정, 파랑, 노랑, 빨강 등
표면 마무리: 베어 구리, HASL, ENIG, OSP 등




RO3006 고주파 PCB는 양면, 다층 및 하이브리드 구조, 0.5oz ~ 2oz 마감 구리, 0.3mm ~ 1.3mm 두께, 최대 크기 400mm x 500mm, 베어 구리로 표면 마감, 열풍 레벨링, 침지 금 등으로 제공됩니다. .

Rogers RO3006 고주파 PCB 1



일반적인 응용 프로그램은

1. 자동차 레이더 애플리케이션

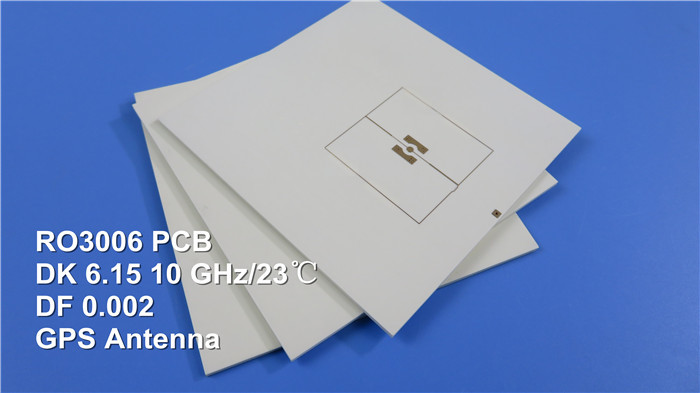

2. GPS 안테나

3. 전력 증폭기 및 안테나

4. 무선 통신용 패치 안테나

5. 직접방송위성



Rogers RO3006 고주파 PCB 2

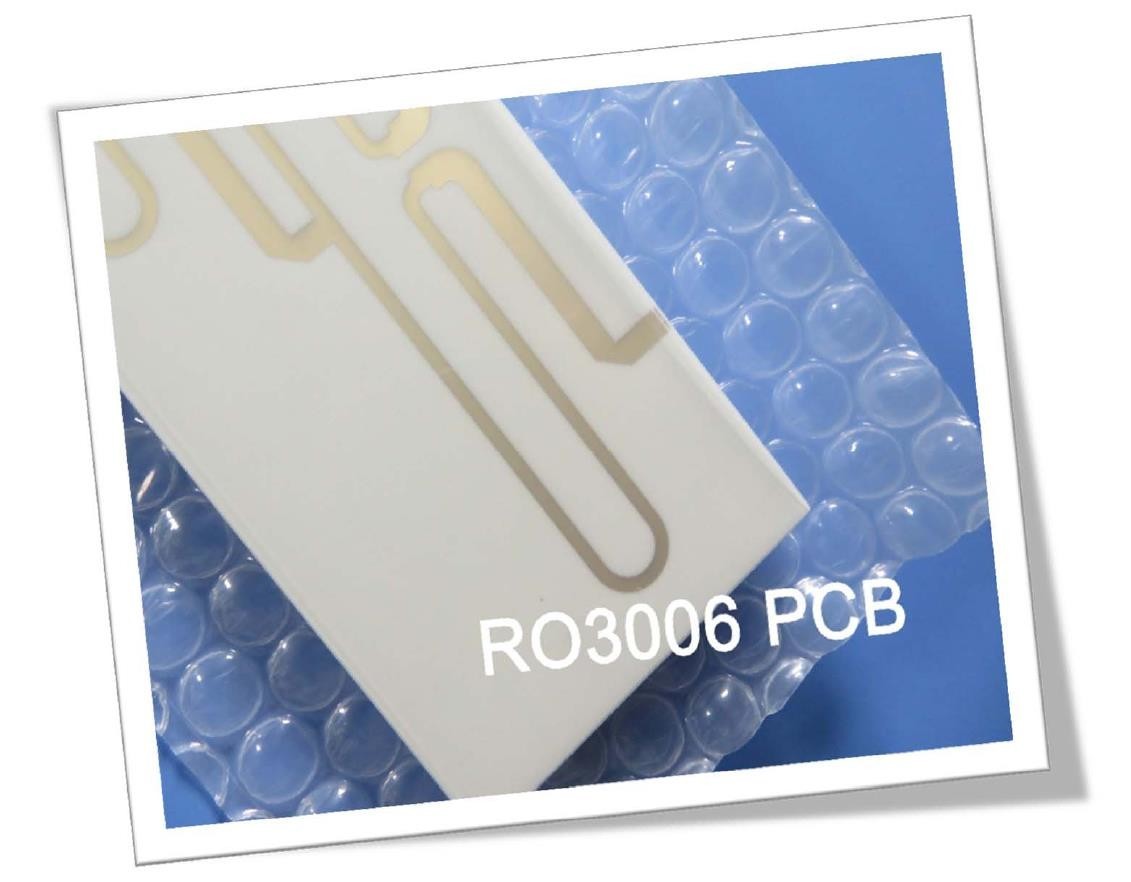

RO3006 PCB의 기본 색상은 흰색입니다.



RO3006 고주파 PCB의 제조 공정은 표준 PTFE PCB와 유사하므로 유리한 시장을 이기는 대량 생산 공정에 적합합니다.

질문이 있으시면 언제든지 저희에게 연락해 주십시오.



읽어주셔서 감사합니다.



부록: RO3006 일반 값

재산 RO3006 방향 단위 상태 테스트 방식
유전 상수,ε프로세스 6.15±0.05   10GHz/23℃ IPC-TM-650 2.5.5.5 고정 스트립라인
유전 상수, εDesign 6.5   8GHz ~ 40GHz 차동 위상 길이 방법
손실 계수, tanδ 0.002   10GHz/23℃ IPC-TM-650 2.5.5.5
ε의 열 계수 -262 ppm/℃ 10GHz -50℃~150℃ IPC-TM-650 2.5.5.5
치수 안정성 0.27
0.15
NS
와이
mm/m 조건 A IPC-TM-650 2.2.4
체적 저항 105   MΩ.cm 조건 A IPC 2.5.17.1
표면 저항 105   조건 A IPC 2.5.17.1
인장 탄성률 1498
1293
NS
와이
MPa 23℃ ASTM D 638
수분 흡수 0.02   % D48/50 IPC-TM-650 2.6.2.1
비열 0.86   j/g/k   계획된
열 전도성 0.79   승/남/케이 50℃ ASTM D 5470
열팽창 계수
(-55~288℃)
17
17
24
NS
와이
ppm/℃ 23℃/50% 상대습도 IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
밀도 2.6   그램/cm3 23℃ ASTM D 792
구리 껍질 강도 7.1   Ib/in. 1oz, 솔더 플로트 후 EDC IPC-TM 2.4.8
가연성 V-0       UL 94
무연 공정 호환
