| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | 빅-XXXX-V1.31 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.88-6.99 per piece |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 4-5 일로 일합니다 |
| 지불 조건: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 1층, 2층, 4층. | 유리 에폭시: | TLF-35 |
|---|---|---|---|
| PCB의 최종 높이: | 0.8mm, 1.6mm | 최종 호일 외부: | 0.5oz, 1oz, 2oz |
| 표면 마감: | 베어 구리, HASL, ENIG, 침수 주석 등 | 솔더 마스크 색상: | 녹색, 흰색, 검정색 등 |
| 구성 요소 범례의 색상: | 녹색, 흰색, 검정색 등 | 테스트: | 선적 전 100% 전기 테스트 |
여러분, 안녕하세요,

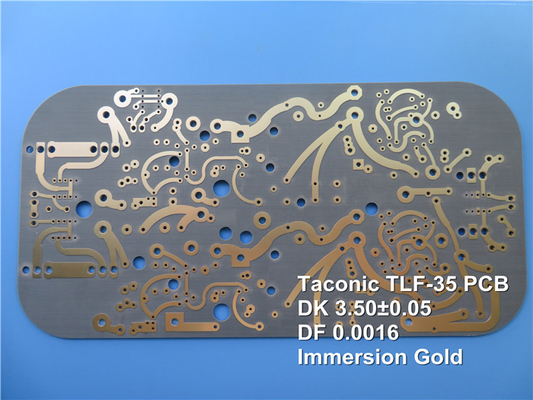

오늘 우리는 TLF-35 고주파 PCB에 대해 이야기합니다.
Taconic TLF-35는 직조된 유리 보강재를 기반으로 하는 유기-세라믹 라미네이트입니다.이는 세라믹 충전 기술과 코팅된 PTFE 유리 섬유의 결과입니다.
다음과 같은 이점이 있습니다.
1. DK3.5로 위상 상호 변조 왜곡(PIMD) 개선
TLF-35는 안테나 적용을 위한 크기 효율적인 PCB에서 향상된 PIMD 성능을 얻도록 설계되었습니다.TLF-35의 유전 상수는 PIMD 요구 수준과 유사한 3.5입니다.
2. PTH 품질 향상
더 나은 PTH 품질을 보여 더 작은 드릴 구멍에서도 안정적인 구멍 벽과 절연 저항을 나타냅니다.
3. 고주파에서 안정
TLF-35는 우수한 고주파수 성능을 제공하도록 설계되었습니다.
4. 낮은 수분 흡수
초저 흡습율과 낮은 손실 계수는 주파수에 따른 위상 변이를 최소화합니다.
5. 비용.
저렴한 비용으로 대량의 상업용 마이크로파 및 무선 주파수 적용을 실현합니다.
일반적인 응용 프로그램은 다음과 같습니다.
1. 안테나
2. 전력 증폭기(TD-SCDMA, WCDMAS, LTE, WLAN 등)
3. LNA, 중계기 PA
4. 수동 RF 부품(필터, 커플러 등)
PCB 기능(TLF-35)
| PCB 재질: | 유기 세라믹 라미네이트 |
| 지정: | TLF-35 |
| 유전 상수 | 3.50 ±0.05 |
| 레이어 수: | 1층, 2층, 4층. |
| 구리 무게: | 0.5oz, 1oz, 2oz |
| PCB 두께: | 0.8mm, 1.6mm |
| PCB 크기: | ≤400mm X 500mm |
| 표면 마무리: | 베어 구리, HASL, ENIG, 침수 주석 등 |
우리는 TLF-35 고주파 PCB에 1oz 및 2oz 구리, 0.8mm 및 1.6mm 두께, 최대 패널 크기 400 X 500mm, 표면 마감 베어 구리, HASL, ENIG, 침지 주석 등을 공급할 수 있습니다.
Bicheng는 프로토타입, 소량 및 대량 생산 서비스를 전문으로 제공합니다.질문이 있으시면 언제든지 저희에게 연락해 주십시오.
읽어주셔서 감사합니다.
부록: TLF-35의 일반적인 값
| 재산 | 실험 방법 | 단위 | 값 | 단위 | 값 |
| 1.9GHz에서 유전 상수 | IPC-TM 650 2.5.5.5.1 모드 | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHz에서 손실 계수 | IPC-TM 650 2.5.5.5.1 모드 | 0.0016 | 0.0016 | ||
| 10GHz에서의 손실 계수 | IPC-TM 650 2.5.5.5.1 모드 | 0.0022 | 0.0022 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 껍질 강도(1oz 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | 10 | M/mm | 1.8 |
| 체적 저항 | IPC-TM 650 2.5.17.1 | 옴.cm | 2.0 x 109 | 옴.cm | 2.0 x 109 |
| 표면 저항 | IPC-TM 650 2.5.17.1 | 몸 | 3.0 x 108 | 몸 | 3.0 x 108 |
| 길이 방향 굽힘 강도 | IPC-TM 650 2.4.4 | 사이 | 13,000 | M/mm2 | 90 |
| 횡방향 굽힘 강도 | IPC-TM 650 2.4.4 | 사이 | 13,000 | M/mm2 | 90 |
| 열 전도성 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 가연성 | UL-94 | V-0 | V-0 |
