RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | 빅-XXXX-V1.0 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 9.99-99.99 |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 10 작업 일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000개 부분 |
| 레이어 수: | 2 | 유리 에폭시: | RO3210 |
|---|---|---|---|
| 최종 포일: | 1 온스 | PCB의 최종 높이: | 1.2mm ±10% |
| 표면 마감: | Immersion Gold(13.9%) 100µ" 이상의 니켈 2µ" | 솔더 마스크 색상: | 녹색 |
| 구성 요소 범례의 색상: | 하얀색 | 테스트: | 선적 전 100% 전기 테스트 |

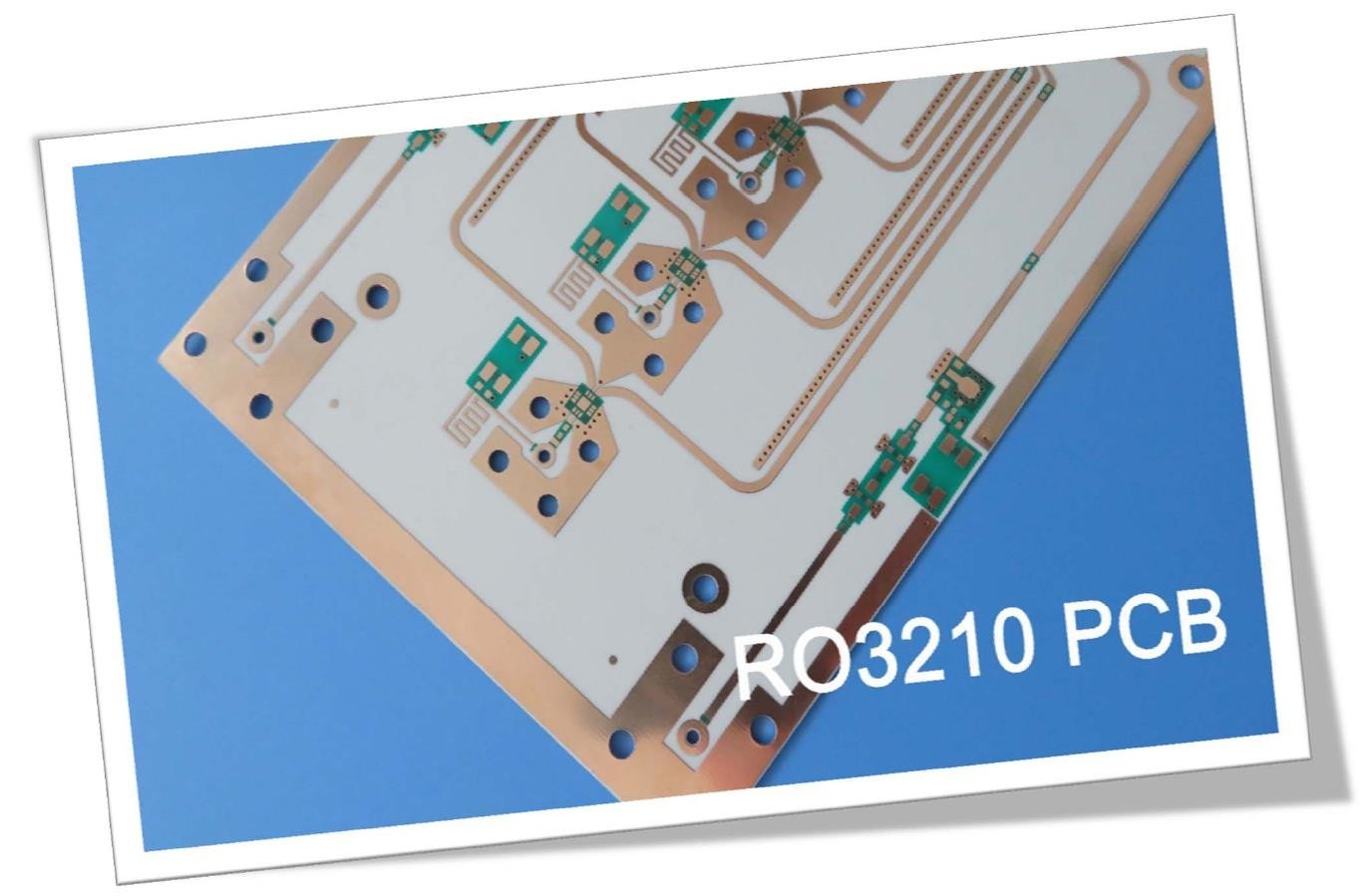

Rogers 3210 PCB RO3210 고주파 PCB
여러분, 안녕하세요,
오늘 우리는 RO3210 고주파 PCB에 대해 이야기하고 있습니다.
RO3210 고주파 회로 라미네이트는 직조 유리 섬유로 강화된 세라믹으로 채워진 라미네이트입니다.RO3210 재료는 RO3000 시리즈 고주파 회로 재료의 확장으로 설계되었으며 기계적 안정성이 향상되었습니다.
기능 및 이점은 다음과 같습니다.
1. 짠 유리 보강재, 더 쉬운 취급을 위해 강성을 향상시킵니다.
2, 균일한 전기적 및 기계적 성능은 복잡한 다층 고주파 구조에 이상적입니다.
3. 표면 실장 어셈블리에 대해 신뢰할 수 있는 구리와 일치하는 낮은 면내 팽창 계수;이것은 에폭시 다층 보드 하이브리드 설계와 함께 사용하기에 적합합니다.
4. 치수 안정성이 우수하여 생산 수율이 높습니다.
5. 표면 평활도는 더 미세한 라인 에칭 허용 오차를 허용합니다.
PCB 기능
| PCB 재질: | 세라믹 충전 라미네이트 |
| 지정: | RO3210 |
| 유전 상수: | 10.2 ±0.5(공정) |
| 10.8(디자인) | |
| 레이어 수: | 2층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| PCB 두께: | 25mil(0.635mm), 50mil(1.27mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정, 파랑, 노랑, 빨강 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP 등.. |
이중층 RO3210 고주파 PCB는 0.5oz ~ 2oz 마감 구리, 0.7mm 및 1.3mm 두께, 최대 크기 400mm x 500mm, 베어 구리로 표면 마감, 열풍 레벨링, 침지 금 등으로 제공됩니다.
일반적인 애플리케이션
1. 자동차 충돌 방지 시스템.
2. 자동차 글로벌 위치 위성 안테나
3. 기지국 인프라
4. 케이블 시스템의 데이터 링크
5. 직접방송위성
6. LMDS 및 무선 광대역
7. 무선 통신용 마이크로스트립 패치 안테나
8. 전원 백플레인
9. 원격 검침기
10. 무선 통신 시스템
RO3210 PCB의 기본 색상은 흰색입니다.
RO3210 고주파 PCB의 제조 공정은 표준 PTFE PCB와 유사하므로 유리한 시장을 이기는 대량 생산 공정에 적합합니다.
질문이 있으시면 언제든지 저희에게 연락해 주십시오.
읽어주셔서 감사합니다.
부록
RO3210 고주파 회로 재료 데이터 시트
| RO3210 일반 값 | |||||
| 재산 | RO3210 | 방향 | 단위 | 질환 | 실험 방법 |
| 유전 상수, ε 프로세스 | 10.2±0.5 | 지 | 10GHz 23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전 상수, ε 설계 | 10.8 | 지 | 8GHz ~ 40GHz | 차동 위상 길이 방법 | |
| 손실 계수, tanδ | 0.0027 | 지 | 10GHz 23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | -459 | 지 | ppm/℃ | 10GHz 0℃~100℃ | IPC-TM-650 2.5.5.5 |
| 치수 안정성 | 0.8 | X, Y | mm/m | 조건 A | ASTM D257 |
| 체적 저항 | 10삼 | MΩ.cm | 조건 A | IPC 2.5.17.1 | |
| 표면 저항 | 10삼 | MΩ | 조건 A | IPC 2.5.17.1 | |
| 인장 탄성률 | 579 517 |
MD 명령 |
kpsi | 23℃ | ASTM D 638 |
| 수분 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 비열 | 0.79 | j/g/k | 계획된 | ||
| 열 전도성 | 0.81 | 승/남/케이 | 80℃ | ASTM C518 | |
| 열팽창 계수 (-55 ~ 288℃) |
13 34 |
엑스, 와이 지 |
ppm/℃ | 23℃/50% 상대습도 | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| 밀도 | 삼 | 그램/센티미터삼 | |||
| 구리 박리 강도 | 11 | 플라이 | 1oz, 솔더 플로트 후 EDC | IPC-TM 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 네 | ||||
