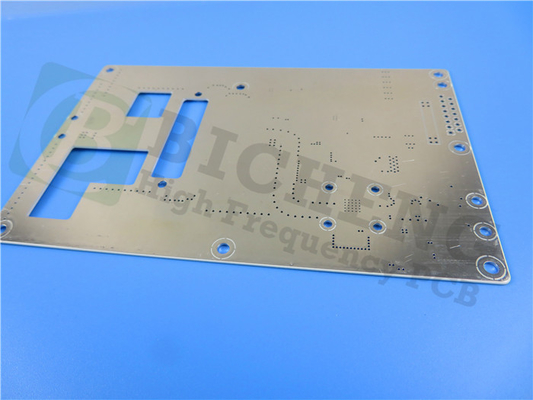

RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB

RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB

  • RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB
  • RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB
RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Technologies Limited
인증: UL
모델 번호: BIC-185-V3.38
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD 9.99-99.99
포장 세부 사항: 진공
배달 시간: 10 근무일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 50000 조각
접촉
상세 제품 설명
판재: RO4533 판 두께: 0.8 밀리미터
표면 / 인너 레이어 cu 두께: 1 온스, 표면가공도: 침지 금
커버레이 컬러: 그린 실크스크린의 색상: 백색
기능: 100% 통과 전기 테스트 층수: 2

특성 RO4533 방향 유닛 상태 검사 방법
유전체 상수, 소포체 절차 3.3 ± 0.08 3.3 ± 0.08 - 10 GHz/23C 2.5 기가헤르츠 IPC-TM-650,2.5.5.5
흩어지기 인자 0.002 - 2.5 GHz/23C IPC-TM-650, 2.5.5.5
0.0025 10 GHz/23C
(전형적인) PIM -157 - dBc 반영된 43 데이터 베이스 관리 프로그램은 톤을 쓸었습니다 서밋체크 1900b PIM 분석기
절연 내력 >500 V/mil 0.51 밀리미터 IPC-TM-650, 2.5.6.2
치수 안정성 <0> X,Y 밀리미터 / M (mils/inch) 부식 뒤에 IPC-TM-650, 2.4.39A
열 팽창율 13 ppm/C -55 내지 288C IPC-TM-650, 2.4.41
11
37
열전도율 0.6 - W/(m.K) 80C ASTM C518
수분 흡수 0.02 - % D48/50 IPC-TM-650, 2.6.2.1 ASTM D570
Tg >280 - TMA A IPC-TM-650, 2.4.24.3
비중 1.8 - gm/cm3 - ASTM D792
구리 박리 강도 6.9 (1.2) 6.9 (1.2) - (N/mm)의 파운드 / 1 온스. EDC 포스트 땜납 부유물 IPC-TM-650, 2.4.8
인화성 비 FR - - - UL 94
적합한 무연 처리 - - - -

RO4533 고주파 프린터 배선 기판은 20 밀리리터 30 밀리리터 60 밀리리터 안테나 RF PCB를 성교합니다

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



일반 설명

RO4533 고주파 박판 제품, 세라믹 채움, 유리 강화 탄화수소 기반 소재는 안테나 시장의 특정 요구를 만족시키기 위해 특히 설계되고 제조되는 Rogers Corporation으로부터의 / 수행 물질을 소비케 합니다. 그것은 10 기가헤르츠에서 측정된 3.3의 유전체 상수와 0.0025의 손실 탄젠트 (Df)를 가지고 있습니다. 이러한 가치는 안테나 설계자들이 신호 손실을 최소화하는 동안 상당한 이득 값을 실현할 수 있게 허락합니다. 그러므로, 그것은 이동 인프라 마이크로스트립 안테나 앱에 요구된 우수한 수동적인 내부 모듈화 응답을 제공합니다.



안테나에 대한 가격과 성능을 최적화하는 것은 그러므로 우리의 디자이너들을 허락하는 더 전통적 PTFE 안테나 기술에 대한 적당한 대안입니다. RO4533 유전 절연 재료의 수지계는 이상적 안테나성능에게 필요한 특성을 제공하도록 설계됩니다. 둘다 X와 Y 방향에서 열 팽창율 (CTEs)는 구리의 그것과 유사합니다. 좋은 CTE 경기는 스트레스를 프린트 회로 기판 안테나에서 감소시킵니다.







특징과 혜택

1. 저손실 0.0025, 낮은 Dk 3.3, 낮은 PIM 반응 : 응용 이용의 넓은 범위

2. 열경화성 수지 시스템 : 표준 PCB 제작으로 적합합니다

3. 우수한 차원 안정성 : 더 큰 패널 크기 위의 더 큰 생산량

4. 획일적 역학적 성질 : 취급 동안 기계 형태를 유지합니다

5. 고열 전도성 : 개선된 전력 취급



전형적인 애플리케이션 :

1. 셀룰러 인프라스트럭처 기지국 안테나

2. 와이맥스 안테나 네트워크



우리의 PCB 역량 (RO4533)

PCB 역량 (RO4533)
PCB 재료 : 세라믹 채움, 유리 강화 탄화수소
선임 : RO4533
유전체 상수 : 3.3
흩어지기 인자 0.0025 10GHz
레이어 총수 : 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB
구리 중량 : 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um)
PCB 두께 : 20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 60 밀리리터 (1.524mm )
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP 기타 등등..



RO4533 표준치

특성 RO4533 방향 유닛 상태 검사 방법
유전체 상수, 소포체 절차 3.3 ± 0.08 3.3 ± 0.08 - 10 GHz/23C 2.5 기가헤르츠 IPC-TM-650,2.5.5.5
흩어지기 인자 0.002 - 2.5 GHz/23C IPC-TM-650, 2.5.5.5
0.0025 10 GHz/23C
(전형적인) PIM -157 - dBc 반영된 43 데이터 베이스 관리 프로그램은 톤을 쓸었습니다 서밋체크 1900b PIM 분석기
절연 내력 >500 V/mil 0.51 밀리미터 IPC-TM-650, 2.5.6.2
치수 안정성 <0> X,Y 밀리미터 / M (mils/inch) 부식 뒤에 IPC-TM-650, 2.4.39A
열 팽창율 13 ppm/C -55 내지 288C IPC-TM-650, 2.4.41
11
37
열전도율 0.6 - W/(m.K) 80C ASTM C518
수분 흡수 0.02 - % D48/50 IPC-TM-650, 2.6.2.1 ASTM D570
Tg >280 - TMA A IPC-TM-650, 2.4.24.3
비중 1.8 - gm/cm3 - ASTM D792
구리 박리 강도 6.9 (1.2) 6.9 (1.2) - (N/mm)의 파운드 / 1 온스. EDC 포스트 땜납 부유물 IPC-TM-650, 2.4.8
인화성 비 FR - - - UL 94
적합한 무연 처리 - - - -



RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB 0



RO4533 고주파 인쇄 회로 기판 Rogers 20mil 30mil 60mil 안테나 RF PCB 1
