제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Enterprise
인증: UL
모델 번호: BIC-294-V2.94
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 2.99-9.99 PER PIECE
포장 세부 사항: 진공
배달 시간: 10 작업 일
지불 조건: T/T, 웨스턴 유니온
공급 능력: 달 당 45000개 부분
접촉
상세 제품 설명
층수: 4 판재: 폴리이미드 25 um
표면 cu 두께: 1.0 판 두께: 0.20mm +/-10%
표면가공도: 침수 금 솔더 마스크 색: 노랑색
성분 전설의 컬러: 백색 테스트: 100% 전기시험 이전 출하

FPC의 간략한 소개
FPC(Flexible Printed Circuit Board)는 "소프트 보드"라고 합니다.업계에서 FPC는 연성 절연 기판(주로 폴리이미드 또는 폴리에스터 필름)으로 만들어진 인쇄회로기판으로 경질 인쇄회로기판에는 없는 장점이 많다.예를 들어 자유롭게 구부리거나, 감거나, 접을 수 있습니다.고밀도, 소형화, 고신뢰성 방향의 전자제품 개발에 적합한 FPC를 사용하여 전자제품의 부피를 크게 줄일 수 있습니다.따라서 FPC는 항공 우주, 군사, 이동 통신, 랩톱, 컴퓨터 주변 장치, PDA, 디지털 카메라 및 기타 분야 또는 제품에 널리 사용되었습니다.

FPC는 또한 우수한 방열성, 납땜성, 쉬운 장착 및 저렴한 비용의 장점을 가지고 있습니다.

연성 인쇄 회로 기판은 1층, 2층 및 다층 기판이 있습니다.모재는 폴리이미드 클래드 라미네이트입니다.이러한 종류의 재료는 내열성이 높고 치수 안정성이 좋습니다.기계적 보호와 우수한 전기절연성을 겸비한 도막으로 프레스 가공한 최종 제품입니다.양면 및 다층 인쇄 회로 기판의 표면 및 내부 도체는 내부 및 외부 층의 전기적 연결을 실현하기 위해 금속화됩니다.

연성 회로 기판의 기능은 컴퓨터, 컴퓨터 주변 보조 시스템, 소비자 가전 제품 및 자동차 등을 포함하는 리드 라인, 인쇄 회로, 커넥터 및 다기능 통합 시스템의 4 가지 종류로 나눌 수 있습니다.

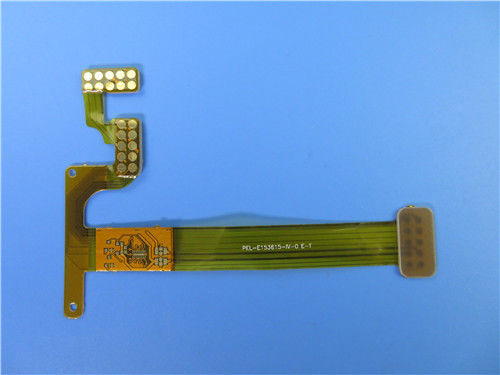

FPC 케이스: FR4 보강재가 있는 다중층 유연한 PCB 4층 FPC
(유연한 인쇄 회로는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)


일반적인 설명
이것은 Digital Electronics의 응용을 위한 Flexible Printed Circuit의 일종입니다.0.2mm 두께의 4겹 FPC입니다.기본 라미네이트는 ITEQ의 제품으로 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.양쪽 끝에 보강재로 FR-4가 적용됩니다.

매개변수 및 데이터 시트
유연한 PCB의 크기 60.87 X 130.42mm
레이어 수 4
보드 유형 유연한 PCB
보드 두께 0.20mm
보드 재료 폴리이미드 25μm
보드 재료 공급업체 아이텍
보드 재료의 Tg 값 60℃

PTH 구리 두께 ≥20μm
내부 층 Cu 두께 35μm
표면 Cu 두께 35μm

커버레이 색상 노란색
커버레이 수 2
커버레이의 두께 25μm
보강재 FR-4
보강재 두께 1.0mm

실크스크린 잉크의 종류 IJR-4000 MW300
실크스크린 공급업체 타이요
실크스크린의 색상 하얀
실크스크린의 수 1

Coverlay의 박리 시험 껍질을 벗길 수 없음
레전드 접착력 3M 90℃ Min. 후 박리 없음.3번 테스트

표면 마감 이머젼 골드
니켈/금의 두께 금: 0.03μm(최소);니켈 2-4μm
RoHS 필수
명성 94-V0

열충격 시험 통과, -25℃±125℃, 1000 주기.
열 응력 통과, 300±5℃, 10초, 3주기.박리 없음, 물집 없음.
기능 100% 통과 전기 테스트
솜씨 IPC-A-600H 및 IPC-6013C 클래스 2 준수



기능 및 이점
뛰어난 유연성
볼륨 줄이기
체중 감소
조립의 일관성
향상된 신뢰성
전기 매개변수 설계의 제어 가능성
끝은 완전히 납땜될 수 있습니다
재료 선택
저렴한 비용
처리의 연속성
소량 주문이 허용됩니다.
첫 번째 생산의 적격 제품 비율: >95%


애플리케이션
휴대폰 내장안테나 FPC, 산업용 제어장비용 FFC, 의료기기 컨트롤러
