제품 소개FR-4 PCB 보드

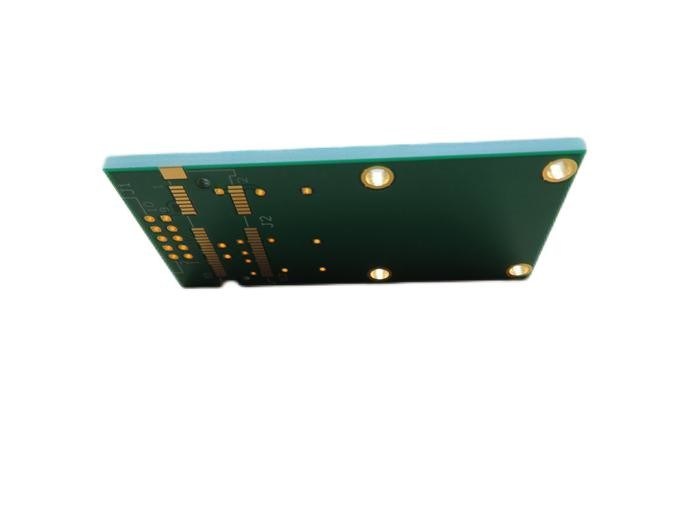

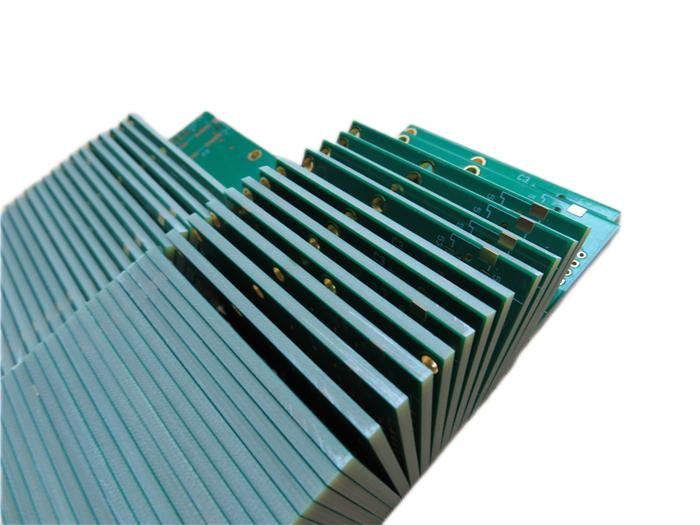

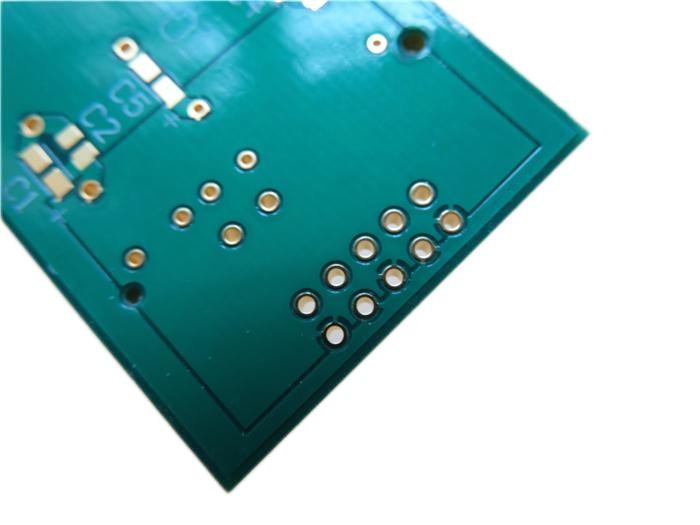

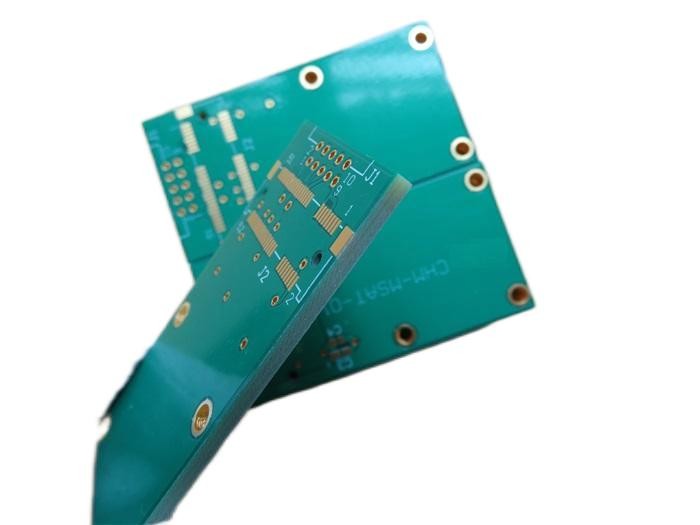

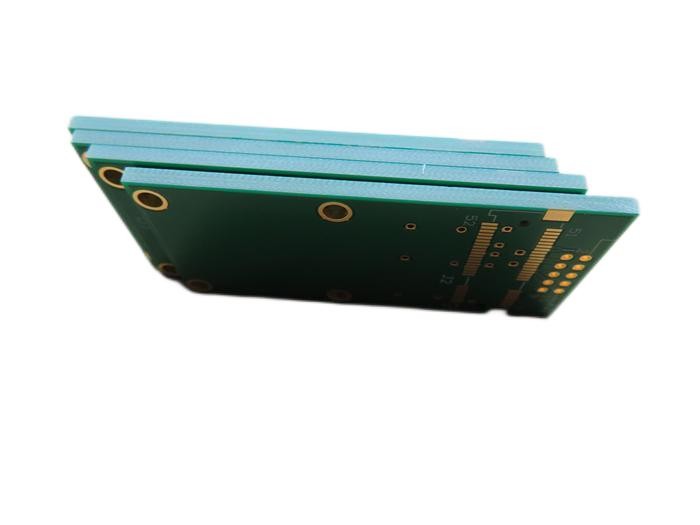

2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널

2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널

  • 2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
  • 2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
  • 2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
  • 2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
  • 2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
  • 2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Technologies Limited
인증: UL
모델 번호: BIC-464-V5.0
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 9.99-99.99
포장 세부 사항: 진공
배달 시간: 10일
지불 조건: 전신환, 페이팔
공급 능력: 달 당 45000개 부분
접촉
상세 제품 설명
유리 에폭시: FR-4 PCB의 최종 높이: 2.4mm ±0.24
최종 호일 외부: 2온스 표면 마감: 침수 Ni/Au
솔더 마스크 색상: 글로스 그린 구성 요소 범례의 색상: 하얀
시험: 선적 전 100% 전기 테스트

2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)



1.1 일반 설명

마이크로 SATA 캐리어 보드 적용을 위해 Tg 150°C의 FR-4 기판에 제작된 2oz 양면 PCB 유형입니다.녹색 솔더 마스크(Taiyo)에 흰색 실크스크린(Taiyo), 패드에 침지 금(4 microinch gold)으로 두께 2.4mm입니다.기본 재료는 단일 PCB를 공급하는 ITEQ의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 20개의 패널은 배송을 위해 포장됩니다.



1.2 기능 및 벤이자형맞다

1. 매우 낮은 흡습성과 더 나은 CAF 저항성을 가진 Mid Tg 기질;

2. Immersion Gold는 납땜성이 높고 회로 기판에 스트레스가 없으며 PCB 표면의 오염이 적습니다.

3. ISO9001, ISO14001, IATF16949, ISO13485, UL 인증;

4. 매월 16000㎡ 작업장 및 30000㎡ 출력 능력;

5. 숙련된 판매원이 숙련된 고객 서비스를 제공합니다.

6. IPC 클래스 2/IPC 클래스 3

7. 프로토타입 PCB 기능 및 대량 생산 기능;

8. 18년 이상의 PCB 경험.



2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널 0



1.3 애플리케이션

쪼개는 도구

경보 시스템

보안 경보

장거리 WiFi 안테나

모뎀 4G 와이파이

차량용 GPS

PLC 프로그래밍 튜토리얼

보안 액세스

모듈식 오실로스코프

광섬유 수용체



1.4 PCB 매개변수

PCB 크기 65.5 x 33.75mm=1PCS
보드 유형 양면 PCB
레이어 수 2개의 레이어
표면 실장 부품
스루홀 부품
레이어 스택업 구리 ------- 52.5um(1.5oz)+플레이트 탑 레이어
FR-4 2.3mm
구리 ------- 52.5um(1.5oz)+플레이트 BOT 레이어
기술
최소 추적 및 공간: 2300만 / 777만
최소/최대 구멍: 0.7mm / 3.2mm
다른 구멍의 수: 6
드릴 구멍의 수: 23
밀링된 슬롯 수: 0
내부 컷아웃 수: 0
임피던스 제어: 아니요
금 손가락의 수: 0
보드 재료
유리 에폭시: FR-4 Tg150℃, er<5.4.IT-158, ITEQ 공급
최종 포일 외부: 2온스
최종 포일 내부: 2온스
PCB의 최종 높이: 2.4mm ±0.2
도금 및 코팅
표면 마감 침지 금(12.1%) 3µm 니켈 위 0.1µm
솔더 마스크 적용 대상: 상단 및 하단, 최소 12미크론
솔더 마스크 색상: 그린, PSR-2000GT600D, Taiyo 공급.
솔더 마스크 유형: LPSM
윤곽/절단 라우팅
마킹
구성 요소 범례 측면 상단과 하단.
구성 요소 범례의 색상 흰색, IJR-4000 MW300, Taiyo 브랜드
제조업체 이름 또는 로고: 도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해 도금된 관통 구멍(PTH), 최소 크기 0.7mm.
가연성 등급 UL 94-V0 승인 MIN.
치수 공차
개요 차원: 0.0059"
보드 도금: 0.0029"
드릴 공차: 0.002"
시험 선적 전 100% 전기 테스트
제공되는 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역 전 세계적으로, 전 세계적으로.



1.5 당사의 PCB 기능(2022)

매개변수
레이어 수 1-32
기판 재료 RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;TMM4, TMM10, 카파 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5;PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD450, AD600, AD1000, TC350;Nelco N4000, N9350, N9240;FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;폴리이미드, PET;금속 코어 등
최대 크기  비행 테스트: 900*600mm, 정착물 테스트 460*380mm, 테스트 없음 1100*600mm
보드 개요 공차  ±0.0059"(0.15mm)
PCB 두께 0.0157" - 0.3937"(0.40mm--10.00mm)
두께 공차(T≥0.8mm)  ±8%
두께 공차(t<0.8mm)  ±10%
절연층 두께 0.00295" - 0.1969"(0.075mm--5.00mm)
최소 트랙 0.003"(0.075mm)
최소 공간  0.003"(0.075mm)
외부 구리 두께  35µm--420µm(1oz-12oz)
내부 구리 두께  17µm--350µm(0.5oz - 10oz)
드릴홀(기계) 0.0059" - 0.25"(0.15mm--6.35mm)
완성 홀(기계) 0.0039"-0.248"(0.10mm--6.30mm)
직경 공차(기계적) 0.00295"(0.075mm)
등록(기계) 0.00197"(0.05mm)
종횡비  12:1
솔더 마스크 유형  LPI
최소 솔더마스크 브리지 0.00315"(0.08mm)
최소 솔더마스크 클리어런스 0.00197"(0.05mm)
직경을 통한 플러그 0.0098" - 0.0236"(0.25mm--0.60mm)
임피던스 제어 허용 오차  ±10%
표면 마감 HASL,HASL LF,ENIG,Imm Tin,Imm Ag, OSP, Gold Finger



2oz 구리를 가진 FR-4에 건축되는 두꺼운 PCB 2.4mm 회로판 이중층 PCB 널 1
