RO4350B, 4003C;로저스 5880, 5870, 6002, 6010, 6006, 6035;RO3003, RO3035, RO3006, RO3010, RO3210, RO3203

TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350

제품 소개FR-4 PCB 보드

HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄

HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄

  • HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄
  • HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄
  • HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄
  • HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄
HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄
제품 상세 정보:
원래 장소: 중국
브랜드 이름: BICHENG
인증: UL
모델 번호: BIC-126131-V2
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: Negotiable
포장 세부 사항: 판지 당 12kg, 31*27*20cm
배달 시간: 12 일
지불 조건: T / T, 페이팔
공급 능력: 달 당 50000 조각
접촉
상세 제품 설명
기본 재료: 알루미늄 중핵 알루미늄 유형: 5052
열 전도도: 3W /MK 구리 무게: 1oz
표면 마침: 무연 HASL 땜납 가면: 화이트
pcb 간격: 1.4mm
하이 라이트:

금속 중핵 인쇄 회로 기판

,

알루미늄 회로 기판

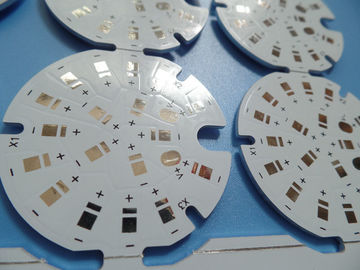

HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄



PCB 재산

PCB 크기 150 x 120mm=6PCS
널 유형
층의 수 단 하나 편들어진 PCB, 금속 핵심 PCB
지상 산 성분 그렇습니다
구멍 성분을 통해서 아니다
층 자동차 사고 구리 ------- 35um (1oz)
3W/MK 절연성 물자, 75um
알루미늄 5052, 1.2mm
기술
최소한도 자취 및 공간: 15mil/12mil
최소한도/최대 구멍: 0.8/2.0mm
다른 구멍의 수: 3
드릴 구멍의 수: 12
내열성 (°C/W) ≤0.45
고장 전압 (VDC) 4000
임피던스 통제 아니다
널 물자
열 전도도 3W/MK 절연성 물자, Polytronics
마지막 포일 외부: 1oz
내부 마지막 포일: 0oz
PCB의 마지막 고도: 1.4mm ±10%
도금과 코팅
지상 끝 무연 HASL, Sn>=2.54µm
땜납 가면은에 적용합니다: 정상. 12µm 최소한.
땜납 가면 색깔: 백색, PSR400 WT02
땜납 가면 유형: LPSM
CONTOUR/CUTTING 수송
표를 하기
구성요소 전설의 측 정상
구성요소 전설의 색깔 검정
제조자 이름 또는 로고: 필요조건에 의하여
를 통해 아니를 통해
FLAMIBILITY 등급 UL 94-V0 승인 MIN.
차원 포용력
개략 차원: 0.0059" (0.15mm)
널 도금: 0.0030" (0.076mm)
교련 포용력: 0.002" (0.05mm)
시험 100% 전기 시험 이전 선적
신청: LED 빛
공급될 삽화의 유형 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 지역 세계전반, 세계적으로.





이점

a) 금속 핵심 PCB. 효과적인 열 분산은 서비스 기간을 머리말을 붙이는 단위의 작용 온도를 감소시킵니다. 전원 밀도와 신뢰성은 개량됩니다.

b) 열 싱크의 의존을 감소시키거든 다른 기계설비는 (를 포함하여 열 공용영역 물자), 제품의 양을 감소시키고, 기계설비와 집합의 비용을 삭감합니다.

c) ISO에 의하여 증명되는 PCB 제조 공장.

d) 당신의 인쇄 회로 기판을 만나는 것은 PCB prototyping에서 양 생산을 한덩어리로 만들 필요가 있습니다.





전자공학에 있는 신청 더

USB 전력 공급
직류 전원
DC 접합기
Powersupply
풀그릴 논리 관제사

VHF 라디오
와이파이 증폭기
단계 이동 장치
신호 처리기
마이크로 제어기



제조 (5)를 위한 디자인

Serial 아니. 절차 품목 제조 기능
큰 양 (S<100 m=""> 중간 양 (S<10 m=""> 시제품 (S<1m>
84 특별한 포용력 비행 조사 시험의 널 간격 0.6-4.0mm
85 비행 조사 시험의 패널 크기 소형 Size≤900X600mm는 제조 절차를 통해 보상될 수 있습니다
86 정착물 시험 방법의 패널 크기 소형 Size≤460X380mm는 제조 절차를 통해 보상될 수 있습니다
87 정착물 시험 방법의 널 간격 0.4-6.0mm
88 압박 적합 구멍의 포용력 ±2mil
89 NPTH의 포용력 ±2mil
90 PCB 간격의 포용력 1.0mm≥PCB 간격, 포용력 ±0.1mm; 1.0mm≤PCB 간격, 포용력 ±10%
91 위쪽을 넓힌 구멍의 깊이의 포용력 ±0.2mm
92 눈 먼 구멍의 깊이 포용력 ±0.2mm
93 최대 선적 크기 Size≤1200X600mm (두 배 측, 요구되는 시험 없음)
94 (의 요구되는 시험 없음 다중층) Size≤1000X600mm
95 최소한도 선적 크기 10X10mm
96 HASL의 PCB 간격 0.8-3.0mm (0.5mm 만큼 모자라는 구멍은 사용을 통해 마개 또는 가면 천막이어야 합니다)
97 HASL PCB 크기 Size≤600X460mm
98 PCB 간격 0.15-7.0mm
99 V 강저의 깊이 0.8-3.2mm
100 비연속적인 v 강저의 거리 ≥7mm
101 최대. 교련 직경 Size≤6.5mm (Counterbore 또는 대패는 구멍을 위해 6.5mm 이상, Min.tolerance ±0.1mm 사용될 것입니다)
102 최대. 구멍 파는 송곳 직경 Size≤6.5mm 구멍 파는 송곳은 사용한 counterbore 교련 또는 대패일 수 있습니다)
103 베벨의 거리 Size≥11mm Size≥5mm Size≥5mm
104 peelable 가면의 간격 0.2-1.5mm ±0.15mm



HASL 무연 금속에 의하여 역행되는 PCB 제작 서비스 1.4Mm 5052 알루미늄 0



FAQ

당신은 시제품 PCB를 판매합니까?
그렇습니다. 우리는 FR-4 PCB, 고주파 PCB, MCPCB 및 가동 가능한 PCB의 포함하는 32개의 층까지 PCB 시제품을 제안합니다.
