간략한 소개
RO4350B 고주파 회로 재료는 성능에 민감한 고용량 상업용 애플리케이션을 위해 설계된 유리 강화 탄화수소/세라믹 라미네이트(PTFE 아님)입니다.현재 양면 및 다층 RO4350B PCB는 Bicheng 회사에서 제공됩니다.10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm) 및 60mil(1.524mm) 두께의 양면 RO4350B PCB가 베스트셀러입니다.우리는 프로토타입 실행, 소량 배치 및 대량 생산 서비스를 제공합니다.
장점
1) 낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
2) 치수안정성이 우수하다.
3) 유전 상수의 낮은 열 계수;
4) 낮은 Z축 확장;
5) 낮은 면내 팽창 계수;
6) 안정적인 전기적 특성 대 주파수;
애플리케이션
1) 감쇠기, 자동 게이트 유도;
2) 직접 방송 위성용 LNB;
3) 마이크로스트립 안테나, 확산 스펙트럼;
4) 마이크로스트립 및 셀룰러 기지국 안테나 및 전력 증폭기;
5) RF 식별 태그
6) 스펙트럼 확산 통신 시스템
7) 트렁크 앰프, 스플리터 모듈 등

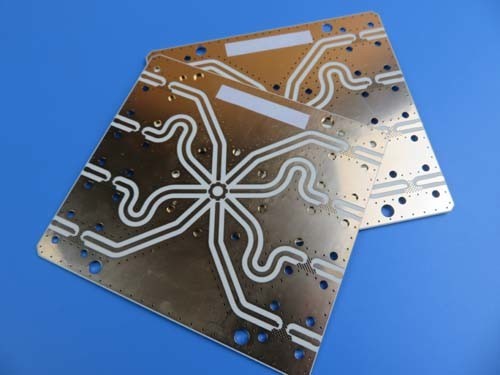

PCB 케이스: 침수 금이 있는 10mil RO4350B에 내장된 양면 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
레이더 RF 적용을 위해 Tg 280°C의 10mil RO4350B 기판에 제작된 양면 PCB 유형입니다.완성된 두께는 0.3mm와 1oz 구리입니다.흰색 실크 스크린과 녹색 솔더 마스크가 양면을 덮고 침지 금도금이 패드에 있습니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
기능 및 이점
RO4350B는 넓은 주파수 범위에서 안정적인 유전 상수를 나타냅니다.따라서 광대역 응용 분야에 이상적인 기판입니다.
낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;
긴 보관 시간, 진공 백에 1년 이상 보관할 수 있습니다.
SMT 공정은 리플 로우 솔더링에 강하고 재 작업에 강합니다.
16000 평방 미터 작업장;
UL, ISO14001, TS16949 인증;
엄격한 WIP 검사 및 모니터링 및 작업 지침;
빠른 CADCAM 검사 및 무료 PCB 견적;
경쟁력있는 가격;
애플리케이션
밸런스 믹서, 포토 커플러, 사운드 컨트롤 스위치 인덕션, 멀티 커플러
매개변수 및 데이터 시트
| PCB 크기 |
91x62mm=1PCS |
| 보드 유형 |
양면 PCB |
| 레이어 수 |
2층 |
| 표면 실장 부품 |
예 |
| 스루 홀 부품 |
예 |
| 레이어 스택업 |
구리 ------- 35um(1 oz)+플레이트 탑 레이어 |
| RO4350B 0.254mm(10mil) |
| 구리 ------- 35um(1oz) + 플레이트 BOT 레이어 |
| 기술 |
|
| 최소 추적 및 공간: |
400만 / 400만 |
| 최소/최대 구멍: |
0.3mm/4.2mm |
| 다른 구멍의 수: |
9 |
| 드릴 구멍의 수: |
101 |
| 밀링된 슬롯 수: |
0 |
| 내부 컷아웃 수: |
0 |
| 임피던스 제어: |
아니요 |
| 금 손가락의 수: |
0 |
| 보드 재료 |
|
| 유리 에폭시: |
RO4350B Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: |
1.5온스 |
| 최종 포일 내부: |
해당 없음 |
| PCB의 최종 높이: |
0.3mm ±0.1 |
| 도금 및 코팅 |
|
| 표면 마감 |
침수 금 |
| 솔더 마스크 적용 대상: |
상단, 최소 12미크론 |
| 솔더 마스크 색상: |
녹색, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: |
LPSM |
| 윤곽/절단 |
라우팅 |
| 마킹 |
|
| 구성 요소 범례 측면 |
맨 위 |
| 구성요소 범례의 색상 |
흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: |
도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 |
도금 관통 구멍(PTH), 최소 크기 0.3mm. |
| 가연성 등급 |
UL 94-V0 승인 MIN. |
| 치수 공차 |
|
| 개요 차원: |
0.0059" |
| 보드 도금: |
0.0029" |
| 드릴 공차: |
0.002" |
| 시험 |
선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 |
이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 |
전 세계적으로, 전 세계적으로. |
