이중 레이어 유연한 PCB는 침지 금과 PI 경화제로 폴리이미드를 토대로 했습니다

이중 레이어 유연한 PCB는 침지 금과 PI 경화제로 폴리이미드를 토대로 했습니다

(FPC는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)

일반 설명

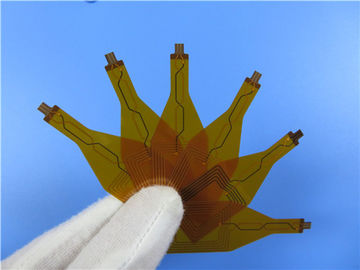

이것은 Wi Fi 안테나의 적용을 위해 일종의 연성 인쇄 회로 (FPC) 입니다. 그것은 0.15 밀리미터 두께에 있는 2 층 플렉스 보드입니다. 그것은 노란 커버레이 (솔더 마스크)을 포함하고, 없이 전체 이사회에 실크스크린 공정으로 만들고 침지 금이 패드에 가해집니다. 경화제로서의 폴리이미드는 커넥터 부품에 가해집니다. 베이스 적층은 성이이에서 왔고 그들이 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 200 부분은 출하를 위해 싸여집니다.

매개 변수와 데이터 시트

특징과 혜택

우수한 신축성 ;

크기를 줄이기 ;

중량 감소 ;

달 당 8000개 종류의 PCB ;

빠른 CADCAM 점검과 무료 PCB 인용 ;

어떤 최소 명령량. 1개 부분은 이용 가능합니다 ;

대량 생산 능력 ;

시간을 엄수하는 서비스 ;

18이지 경험 보다 더 ;

애플리케이션

키패드 FPC ; 완구 램프 스트립 ; 디스플레이 백라이트 ; 플렉스 휴대폰 전용 키보드 열쇠 ; POS 안테나 연질 섬유판 ; LCD 텔레비전 연질 섬유판 ; 디지털 카메라 연질 섬유판.

FPC의 설명

기재와 동박의 조합에 따르면, 가요성 회로 기판은 두 유형으로 분할될 수 있습니다 : 접착제 없는 점착성있고 탄력적 이사회와 연성 보드. 비접착성 유연한 PCB에 대한 가격은 점착성 유연한 PCB의 그것 보다 휠씬 더 높지만, 그러나 동박과 기판과 땜납의 평탄성 사이의 그것의 유연성, 본딩 힘이 또한 점착성 유연한 PCB의 그것 보다 더 낫습니다. 그래서 그것은 큰 수요 상황에서 단지 사용되고 그와 같습니다로서 그 : COF (칩 ON 플렉스, 베어 칩과 연성 보드, 패드의 높은 평탄성)과 기타. 그것의 가격이 높기 때문에, 시장에서 사용된 대부분의 유연한 PCB는 여전히 점착성 가요성 회로 기판입니다. 가요성 회로 기판이 굽힘이 설계 또는 과정이 합리적이지 않으면, 요구되는 상황에서 주로 사용되기 때문에, 그것은 미세균열, 용접과 다른 결점을 생산하기 쉽습니다.

FPC를 사용하는 경제

더 노력하지 않고 만약 회로 설계가 상대적으로 단순하고, 전체 양이 작고, 공간이 적당하면, 전통적 내부 접속이 매우 있습니다. 회로가 복잡하거나, 다수 신호를 처리하거나 특별한 전기적이거나 기계적 요구조건을 가지고 있다면 가요성 회로는 좋은 설계 옵션입니다. 적용의 규모와 성능이 단단한 회로의 용량을 초과할 때, 가요성 어셈블리는 가장 경제적입니다. 홀을 통한 5 밀리리터와 12 밀리리터 패드와 3 밀리리터 선과 간격과 가요성 회로는 얇은 필름 상에서 제조될 수 있습니다. 그러므로, 직접적으로 칩을 영화에 탑재하는 것은 더 믿을 만합니다. 이온 소스일 수 있는 어떤 난연제가 없습니다. 이러한 영화는 보호하고 더 높은 유리 전이 온도를 획득하기 위해 더 높은 온도에 굳힐 수 있습니다. 그들이 연결기가 없기 때문에 신축성 소재는 강성 재료 보다 덜 비쌉니다.
