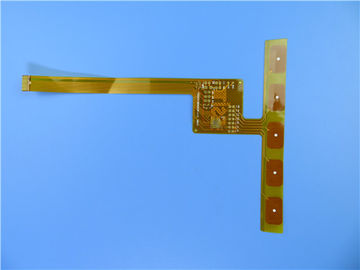

이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다

이중 레이어 유연한 PCB는 침지 금과 노란 마스크로 폴리이미드를 토대로 했습니다

(FPC는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)

일반 설명

이것은 아날로그 디바이스의 앱을 위한 일종의 연성 인쇄 회로입니다. 그것은 0.15 밀리미터 두께에 있는 2개 층 보드입니다. 베이스 적층은 ITEQ에서 왔습니다, 그것이 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 침지 금은 패드에 가해집니다. 경화제는 커넥터 부품에 가해집니다.

매개 변수와 데이터 시트

특징과 혜택

우수한 신축성

크기를 줄이기

중량 감소

집회의 일관성

증가된 신뢰도

전기적 매개 변수 설계의 제어 장치

마지막은 전체적인 결합될 수 있습니다

저비용

처리의 연속성

배지 부피 생산에 낮은 것에 집중하세요

애플리케이션

박막 스위치, 모바일 전화 안테나 플렉스 보드, 자동 GPS 네비게이션 플렉스 보드

유연한 PCB의 구조

전도성 구리 포일의 층수에 따르면, FPC는 단일층 회로, 이중 레이어 회로로 분할될 수 있습니다, 다층이 순회하고 두 배가 되고 계속 편들었습니다고 그렇게.

한 층 구조 : 이 구조물의 가요성 회로는 유연한 PCB의 가장 단순한 구조물입니다. 보통 기재 (유전체 기체) + 투명한 충돌(접착제) + 동박은 일련의 구입된 날것 재료(반 제조), 보호막이고 투명한 글루가 약간 원료를 구입하 또 다른입니다. 처음으로, 동박은 필요회로를 획득하기 위해 식각되어야하고 보호막이 상응하는 패드를 밝히기 위해 꿰뚫어야 합니다. 세척된 후, 그 둘은 굴리기로 결합됩니다. 그리고 나서 패드의 노출부는 보호하기 위해 금 또는 주석을 전해도금시켰습니다. 이런 방식으로, 큰 패널 보드는 준비될 것입니다. 일반적으로 또한 그것은 작은 회로판의 상응하는 모양에 새겨집니다. 비용이 하락할 것이지만, 그러나 회로판의 의학적 장점이 더 나쁘게 되도록, 직접적으로 동박에 어떤 보호막 그러나 인쇄된 저항 납땜 도료가 또한 있지 않습니다. 강도 규정이 높지 않고 가격이 최대한 낮게 있을 필요가 없는 한, 보호하는 필름법을 적용하는 것은 최고입니다.

더블 층 구조 : 회로가 배선되기에 너무 복잡하거나 동박이 땅을 보호할 필요가 있을 때, 이중 레이어 또는 심지어 다층을 선택하는 것은 필요합니다. 다층과 단일 플레이트 사이의 가장 전형적 차이는 동박의 층을 연결시키기 위해 관통 구조의 추가입니다. 투명 고무 + 기재 + 동박의 제 1 프로세스는 구멍을 만드는 것입니다. 깨끗하고 그리고 나서 구리의 어떤 두께로 도금된 기재와 동박 첫번째의 보오링공. 후속 제조 공정은 단층 회로와 거의 같습니다.

양면 배밀도 디스켓 구조 : 두배 측면 FPC에서 양쪽은 주로 다른 회로판을 연결시키는데 사용되는 패드를 가지고 있습니다. 그것과 단층 구조가 비슷하지만, 그러나 제조 절차가 매우 다를지라도. 그것의 원료는 동박, 보호막과 투명한 글루입니다. 보호막은 먼저 패드의 입장에 따라 꿰뚫어야 한 후, 동박이 첨부되어야 합니다, 패드와 트랙선이 식각되어야 하고 그리고 나서 또 다른 드릴 구멍의 보호막이 첨부되어야 합니다.
