| MOQ: | 1 |
| 가격: | USD 9.99-99.99 Per Piece |
| 표준 포장: | 진공 |
| 배달 기간: | 7일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |
M6 고속 PCB Panasonic R-5775 저손실 다층 회로 기판
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
간략한 소개

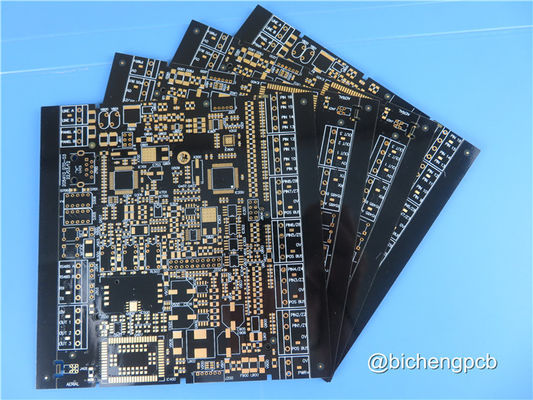

이 유형의 4층 회로 기판은 Panasonic Megtron6(M6) R-5775G 고속 저손실 재료를 기반으로 합니다.1oz 구리 무게의 외부 레이어와 위쪽과 아래쪽 모두에 검은색 솔더 마스크가 인쇄되어 있습니다. 패드는 무전해 니켈 및 침지 금(ENIG)으로 도금됩니다.모든 50개의 보드는 선적을 위해 진공 포장됩니다.
PCB 사양
| PCB 크기 | 95 x 96mm=1업 |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 17um(0.5oz)+플레이트 탑 레이어 |
| 프리프레그 | |
| 구리 ------- 18um(0.5oz) | |
| R-5775G 0.25mm | |
| 구리 ------- 18um(0.5oz) | |
| 프리프레그 | |
| 구리 ------- 17um(0.5oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 400만 / 400만 |
| 최소/최대 구멍: | 0.3mm / 6.0mm |
| 다른 구멍의 수: | 2 |
| 드릴 구멍의 수: | 6 |
| 밀링된 슬롯 수: | 1 |
| 내부 컷아웃 수: | 아니요 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | R-5775G |
| 최종 포일 외부: | 1.0온스 |
| 최종 포일 내부: | 0.5온스 |
| PCB의 최종 높이: | 0.8mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 침수 금, 22% |
| 솔더 마스크 적용 대상: | 상단 레이어 및 하단 레이어 |
| 솔더 마스크 색상: | 검은 색 |
| 솔더 마스크 유형: | 광순 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 최상위 레이어 |
| 구성요소 범례의 색상 | 하얀 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.3mm. |
| 가연성 등급 | 94V-0 |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
다층 PTH PCB의 제조 공정(채움을 통해)
(1).재료 전단
(2).내층 드라이 필름
(삼).내층 에칭
(4).AOI 1
(5).흑색 산화
(6).밀링 아웃라인 프레임
(7).내층 드릴링
(8).PTH 1
(9).내층 드라이 필름
(10).패턴 도금 1
(11).채워진 통해
(12).외층 드릴링
(13).PTH 2
(14).패턴 도금 2
(15).외층 드라이 필름
(16).구리-주석 전기 도금
(17).필링 및 에칭
(18).AOI 2
(19).솔더 마스크
(20).실크스크린 인쇄
(21).표면 마무리
(22).전기 테스트
(23).프롤리 컨투어링
(24).FQC
(25).포장
(26).배달
기본 신청:
안테나 (자동차 밀리미터파 레이더, 기지국)
ICT 인프라 장비
측정기
슈퍼컴퓨터
능력
매달 2500-3000 종류.
서비스 가능 지역
북미, 오세아니아, 동남아시아, 동유럽, 아프리카, 라틴 아메리카, 서부 및 남부 유럽, 북유럽, 중앙 및 남아시아, 중동.
|
|
