| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10 작업 일 |
| 지불 방법: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 50000 조각 |

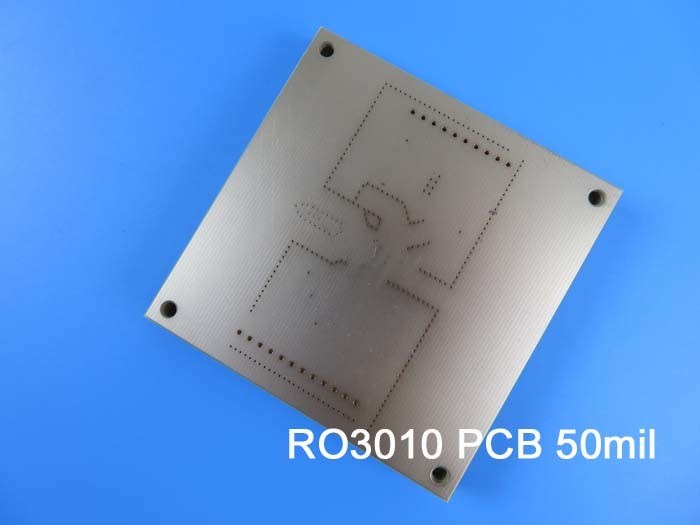

Rogers RO3010 RF 인쇄 회로 기판 2층 Rogers 3010 50mil 1.27mm 마이크로웨이브 PCB(침수 은 포함)
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
Rogers RO3010 고주파 회로 재료는 상업용 마이크로웨이브 및 RF 애플리케이션에 사용하기 위한 세라믹 충전 PTFE 복합재입니다.경쟁력 있는 가격으로 뛰어난 전기적 및 기계적 안정성을 제공하도록 설계되었습니다.기계적 성질이 일정합니다.이를 통해 설계자는 뒤틀림이나 신뢰성 문제가 발생하지 않고 다층 기판 설계를 개발할 수 있습니다.RO3010 소재는 17ppm/℃의 X 및 Y축 열팽창계수(CTE)를 나타냅니다.이 팽창 계수는 구리의 팽창 계수와 일치하므로 에칭 및 베이크 후 일반적인 에칭 수축이 인치당 0.5mils 미만으로 재료가 우수한 치수 안정성을 나타낼 수 있습니다.Z축 CTE는 24ppm/℃로 열악한 환경에서도 탁월한 도금 스루홀 신뢰성을 제공합니다.
일반적인 응용 프로그램:
1) 자동차 레이더
2) 이동통신 시스템
3) 케이블 시스템의 데이터 링크
4) 직접 방송 위성
5) GPS 위성 안테나
6) 무선통신용 패치안테나
7) 전력 증폭기 및 안테나
8) 전원 백플레인
9) 원격 검침기
PCB 사양
| PCB 크기 | 75 x 80mm = 1개 |
| 보드 유형 | 고주파 PCB |
| 레이어 수 | 2개의 레이어 |
| 표면 실장 부품 | 네 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 18um(0.5oz)+플레이트 탑 레이어 |
| RO3010 1.270mm | |
| 구리 ------- 18um(0.5oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 580만/540만 |
| 최소/최대 구멍: | 0.4mm / 0.6mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 4 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RO3010 1.270mm |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0oz |
| PCB의 최종 높이: | 1.4mm ± 10% |
| 도금 및 코팅 | |
| 표면 마감 | 침수 골드 |
| 솔더 마스크 적용 대상: | 맨 위 |
| 솔더 마스크 색상: | 녹색 |
| 솔더 마스크 유형: | 해당 없음 |
| 윤곽/절단 | 라우팅, V-컷 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성 요소 범례의 색상 | 하얀색 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금 관통 홀(PTH) |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 테스트 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
Rogers 3010 데이터 시트(RO3010)
| RO3010 일반 값 | |||||
| 재산 | RO3010 | 방향 | 단위 | 질환 | 실험 방법 |
| 유전 상수,ε프로세스 | 10.2±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전 상수, εDesign | 11.2 | 지 | 8GHz ~ 40GHz | 차동 위상 길이 방법 | |
| 손실 계수, tanδ | 0.0022 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | -395 | 지 | ppm/℃ | 10GHz -50℃~150℃ | IPC-TM-650 2.5.5.5 |
| 치수 안정성 | 0.35 0.31 |
엑스 와이 |
mm/m | 조건 A | IPC-TM-650 2.2.4 |
| 체적 저항 | 105 | MΩ.cm | 조건 A | IPC 2.5.17.1 | |
| 표면 저항 | 105 | MΩ | 조건 A | IPC 2.5.17.1 | |
| 인장 탄성률 | 1902년 1934년 |
엑스 와이 |
MPa | 23℃ | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 비열 | 0.8 | j/g/k | 계획된 | ||
| 열 전도성 | 0.95 | 승/남/케이 | 50℃ | ASTM D 5470 | |
| 열팽창 계수 (-55 ~ 288℃) |
13 11 16 |
엑스 와이 지 |
ppm/℃ | 23℃/50% 상대습도 | IPC-TM-650 2.4.4.1 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | 그램/cm3 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | Ib/in. | 1oz, 솔더 플로트 후 EDC | IPC-TM 2.4.8 | |
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 네 | ||||
|
|
