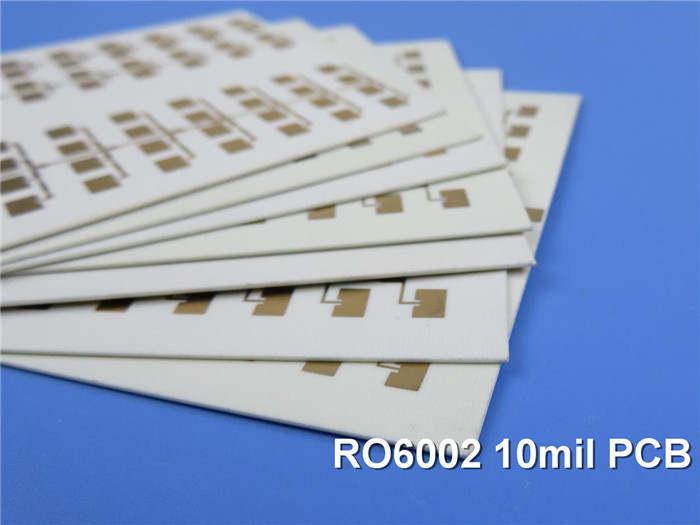

RT/Duroid 6002 10mil 0.254mm DK2.94에 내장된 Rogers PCB(위상 배열 안테나용 Immersion Gold 포함)
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
Rogers RT/duroid 6002 마이크로웨이브 재료는 기계적으로 신뢰할 수 있고 전기적으로 안정적인 복잡한 마이크로웨이브 구조를 설계하는 데 필수적인 우수한 전기적 및 기계적 특성을 제공하는 최초의 저손실 및 저 유전 상수 라미네이트였습니다.
유전 상수의 열 계수는 필터, 발진기 및 지연 라인 설계자에게 오늘날의 까다로운 애플리케이션에 필요한 전기적 안정성을 제공하는 -55℃ ~ +150℃에서 매우 낮습니다.
낮은 Z축 열팽창 계수(CTE)는 도금된 스루 홀의 우수한 신뢰성을 보장합니다.RT/duroid 6002 재료는 단일 비아 오류 없이 5000회 이상의 주기 동안 성공적으로 온도 순환(-55℃에서 125℃)되었습니다.
X 및 Y 팽창 계수를 구리와 일치시켜 탁월한 치수 안정성(0.2 ~ 0.5mils/inch)을 달성합니다.이것은 종종 이중 에칭을 제거하여 엄격한 위치 공차를 달성합니다.
낮은 인장 계수(X,Y)는 솔더 조인트에 가해지는 응력을 크게 줄이고 최소량의 낮은 CTE 금속(6ppm/℃)으로 라미네이트의 팽창을 제한하여 표면 실장 신뢰성을 더욱 높입니다.
RT/duroid 6002 재료의 고유한 특성에 특히 적합한 응용 프로그램에는 안테나와 같은 평면 및 비평면 구조, 층간 연결이 있는 복잡한 다층 회로, 적대적인 환경에서 항공우주 설계를 위한 마이크로파 회로가 포함됩니다.
일반적인 응용 프로그램나켜기:
1. 항공 레이더 시스템
2. 빔 형성 네트워크
3. 상업용 항공기 충돌 회피
4. 위성 위치 확인 시스템 안테나
5. 지상 기반 시스템
6. 고신뢰성 복합 다층 회로
7. 위상 배열 안테나
8. 전원 백플레인
PCB 사양
| PCB 크기 | 78x77mm=1PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 레이어 |
| 표면 실장 부품 | 네 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 35um(1oz)+플레이트 탑 레이어 |
| RT/듀로이드 6002 0.254mm | |
| 구리 ------- 35um(1oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 10mil / 10mil |
| 최소/최대 구멍: | 0.3mm / 0.6mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 2 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RT/듀로이드 6002 0.254mm |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 1 온스 |
| PCB의 최종 높이: | 0.3mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금(51.3%) 3µm 니켈 위 0.05µm |
| 솔더 마스크 적용 대상: | 아니요 |
| 솔더 마스크 색상: | 아니요 |
| 솔더 마스크 유형: | 아니요 |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 해당 없음 |
| 구성 요소 범례의 색상 | 해당 없음 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.3mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 테스트 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
Rogers 6002 데이터 시트(RT/duroid 6002)
| RT/duroid 6002 일반 값 | |||||
| 재산 | RT/듀로이드 6002 | 방향 | 단위 | 질환 | 실험 방법 |
| 유전 상수,ε프로세스 | 2.94±0.04 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 유전 상수, εDesign | 2.94 | 8GHz ~ 40GHz | 차동 위상 길이 방법 | ||
| 손실 계수, tanδ | 0.0012 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +12 | 지 | ppm/℃ | 10GHz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항 | 106 | 지 | 옴.cm | ㅏ | ASTM D 257 |
| 표면 저항 | 107 | 지 | 몸 | ㅏ | ASTM D 257 |
| 인장 탄성률 | 828(120) | 엑스, 와이 | MPa(kpsi) | 23℃ | ASTM D 638 |
| 궁극의 스트레스 | 6.9(1.0) | 엑스, 와이 | MPa(kpsi) | ||
| 얼티밋 스트레인 | 7.3 | 엑스, 와이 | % | ||
| 압축 계수 | 2482(360) | 지 | MPa(kpsi) | ASTM D 638 | |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| 열 전도성 | 0.6 | 승/m/k | 80℃ | ASTM C518 | |
| 열팽창 계수 (-55 ~ 288℃) |
16 16 24 |
엑스 와이 지 |
ppm/℃ | 23℃/50% 상대습도 | IPC-TM-650 2.4.41 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | 그램/cm3 | ASTM D 792 | ||
| 비열 | 0.93(0.22) | j/g/k (BTU/ib/OF) |
계획된 | ||
| 구리 껍질 | 8.9(1.6) | Ibs/in.(N/mm) | IPC-TM-650 2.4.8 | ||
| 가연성 | V-0 | UL 94 | |||
| 무연 공정 호환 | 네 | ||||
|
|
