| MOQ: | 1 |
| 가격: | USD20~30 |
| 표준 포장: | 진공 |
| 배달 기간: | 7-8 작업 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

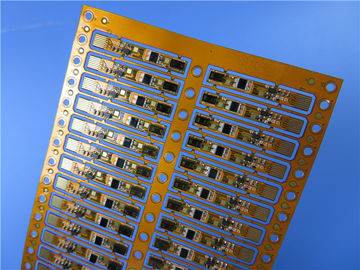

이것은 TG 60°C를 가진 polyimide 기질에 건설된 조립한 가동 가능한 PCB의 유형입니다
휴대용 사운드 시스템의 신청을 위해. 0.15 mm에 2개의 층 FPC 두꺼운, 백색입니다
노란 coverlay (땜납 가면) 덮음 양측 및 침수 금에 실크스크린하십시오
패드에서. 보강재로 Polyimide는 1개의 끝의 뒤에 있습니다. 기본 물자는에서 있습니다
Shengyi의 패널 당 34 PCBs를 공급해 전체 널. 그들은 IPC 6012 당 날조됩니다
Gerber 공급된 자료를 사용하는 종류 2. 각 25명의 패널은 선적을 위해 포장됩니다.
1.2 특징과 이익
A. 우수한 융통성;
B. 양을 감소시키기;
C. 체중 감소;
D. 집합의 견실함;
E. SMT 과정은 재생산에 저항하는 썰물 납땜에 저항합니다;
F. Comprehensive 장비 관리 및 정비 및 순서 관리;
G. Strict WIP 검사 및 감시 뿐 아니라 작업 지시;
H. 소량 순서는 받아들여집니다;
i. 인용 12 시간;
J. Prototype PCB 기능;
K. 양 생산 기능;
1.3 신청
박막 스위치,
전기 용량 터치스크린/패널,
휴대전화 안테나 코드 널,
휴대전화 단위 코드 널
산업 통제 장비를 위한 FFC,
산업 통제 접촉 원격 제어 연약한 널,
정제 PC 사진기 연약한 널,
정제 컴퓨터 건전지 연약한 널,
1.4 모수와 자료표
| PCB 크기: | 29 x 4.0mm의 121 x 75.5mm=34 PC |
| 층의 수 | 2개의 층 |
| 널 유형 | cirucit Flexbile |
| 널 간격 | 0.15mm +/- 10% |
| 널 물자 | Polyimide (PI) 25um |
| 널 물자 공급자 | Shengyi |
| 널 물자의 TG 가치 | 60℃ |
| PTH Cu 간격 | 20 um |
| 안 Iayer Cu thicknes | N/A |
| 지상 Cu 간격 | 35 um (1oz) |
| Coverlay 색깔 | 황색 |
| Coverlay의 수 | 2 |
| Coverlay의 간격 | 25 um |
| 보강재 | Polyimide 0.3mm |
| 실크스크린 잉크의 유형 | Taiyo |
| 실크스크린의 공급자 | Taiyo |
| 실크스크린의 색깔 | 백색 |
| 실크스크린의 수 | 1 |
| 최소한을 통해 (mm) | 0.3 |
| 최소한도 자취 (밀) | 8.0 |
| 최소한도 간격 (밀) | 7.3 |
| 지상 끝 | 침수 금 |
| RoHS는 요구했습니다 | 그렇습니다 |
| Famability | 94-V0 |
| 열충격 시험 | 통행, -25℃±125℃, 1000 주기. |
| 열 응력 |
통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
| 기능 | 100% 통행 전기 시험 |
| 솜씨 | IPC-A-600H & IPC-6013C 종류 2를 가진 수락 |
| 공급될 삽화의 유형 | 파일, Gerber RS-274-X, PCBDOC 등을 이메일을 보내십시오 |
| 서비스 지역 | 세계전반, 세계적으로. |
|
|
