| MOQ: | 1 |
| 가격: | USD20~30 |
| 표준 포장: | 진공 |
| 배달 기간: | 4-5 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |

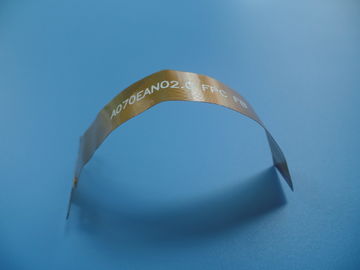

유연한 회로의 고장은 3 개의 기본
요소 : 구리 호일, 유전체 재료 및 접착제. 대부분의
제조 공정, 즉 이미징 전달, 도금 및 에칭,
도금 스루 보드를 생산할 때 사용 된 것과 매우 유사합니다.
그러나 사용 된 얇은 및 플로피 소재로 인해 차이가 있습니다.
유연한 cirucits 있습니다.
플렉서블 회로의 목적
1) 인쇄 회로 기판과 다른 회로 사이의 상호 연결을 제공
구성 요소.
2) SMT 장착 용 3 차원 기판 역할
사진 및 비디오 카메라와 같은 구성 요소.
3) 동력 굴곡에 견딜 수있는 상호 연결을 확립한다.
4) 리지드 - 플렉스 회로 기판의 일부를 형성한다.
장점
1) 유연성
2) 볼륨 감소
3) 무게 감소
4) SMD 장착의 일관성
5) 신뢰성 향상
6) 매개 변수의 전기 설계의 제어 가능성
7) FPC 끝 부분에 주석이 전체적으로 납땜 됨
8) 재료 옵션 (PI, PET)
9) 저렴한 비용
10) 가공의 연속성
응용 프로그램
박막 스위치, 정전 용량 방식 터치 스크린 / 패널, 키패드 FPC, 레이저
헤드 FPC, 범용 LED 소프트 라이트 스트립, 휴대 전화 내장
안테나 FPC 터치 스크린, 전화 수신기 / 이어폰 FPC,
잉크젯 프린터, 장난감 램프 스트립, LCD 모듈, 계기의 접촉 벨트
패널, 플렉시블 플랫 케이블, 디스플레이 백라이트 등
Bicheng 유연한 인쇄 회로 기능
| 아니. | 명세서 | 역량 |
| 1 | 보드 유형 | 단층, Doulbe 층, 멀티 레이어, 리지드 - 플렉스 |
| 2 | 기본 재질 | PI, PET |
| 삼 | 구리 중량 | 0.5oz, 1oz, 2oz |
| 4 | LED 최대 크기 | 250 x 5000mm |
| 5 | 일반 최대 크기 | 250 x 2000mm |
| 6 | 보드 두께 | 0.03mm ~ 3.0mm |
| 7 | 두께 공차 | ± 0.03mm |
| 8 | 미니 늄 드릴 홀 | 0.05mm |
| 9 | 최대 드릴 홀 | 6.5mm |
| 10 | 드릴 홀 공차 | ± 0.025mm |
| 11 | 구멍 벽의 두께 | ≥ 8 음 |
| 12 | 최소 트랙 / 싱글 갭 레이어 보드 | 0.025 / 0.03mm |
| 13 | 최소 트랙 / 더블 갭 레이어 및 멀티 레이어 보드 | 0.03 / 0.040mm |
| 14 | 에칭 허용 오차 | ± 0.02mm |
| 15 명 | 실크 범례의 최소 너비 | ≥ 0.125mm |
| 16 | 실크 범례의 최소 높이 | ≥ 0.75mm |
| 17 | 범례에서 패드까지의 거리 | ≥ 0.15mm |
| 18 | 솔더 가면 열림 거리 추적 Coverlay의 | ≥ 0.03mm |
| 19 세 | 솔더 가면 열림 거리 Coverlay를 궤도에 넣기의 | ≥ 0.03mm |
| 20 | 침지 니켈의 두께 | 100-300u " |
| 21 | 침지 금의 두께 | 1-3u " |
| 22 개월 | 침적 주석의 박하 | 150-400u " |
| 23 | 최소 전기 테스트 패드 | 0.2mm |
| 24 | 개요의 최소 허용 오차 (일반 강 펀치 펀치) | ± 0.1mm |
| 25 명 | 개요의 최소 허용 오차 (정밀 스틸 몰드 펀치) | ± 0.05mm |
| 26 세 | 베벨 각도의 최소 반경 (개요) | 0.2mm |
| 27 | 스티프너 재질 | PI, FR-4, 3M 점착제, PET, 강판 |
| 28 | RoHs | 예 |
| 29 | 솔더 마스크 색상 | 옐로우, 화이트, 블랙, 그린 |
|
|
