| MOQ: | 1 |
| 가격: | USD40~50 |
| 표준 포장: | 진공 |
| 배달 기간: | 5-6 작업 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

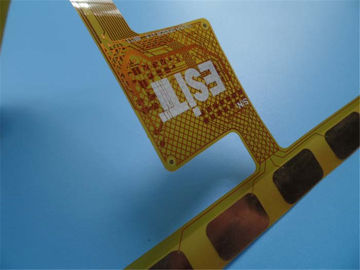

이것은 아나로그 장치의 신청을 위한 가동 가능한 인쇄된 회로의 유형입니다. a입니다
두꺼운 0.15mm에 2개의 층 널. 기본적인 합판 제품은 ITEQ, 그것에서 날조했습니다 입니다
Gerber 공급된 자료를 사용하는 IPC 6012 종류 2 당. 침수 금은 적용됩니다
패드에서. Stiffner는 연결관 부속에 적용됩니다.
1.2 특징과 이익
A. 우수한 융통성
B. 양을 감소시키기
C. 체중 감소
D. 집합의 견실함
E. 증가된 신뢰성
F. 전기 모수 디자인의 제어력
G. 납땜된 끝은 전체적일 수 있습니다
H. 물자 optionality
i. 저가
가공의 J. Continuity
중간 양 생산에 낮은것에 K. Focus
L. High-technology
1.3 신청
박막 스위치, 휴대전화 안테나 코드 널, 자동차 GPS 항법
코드 널
1.4 모수와 자료표
| 층의 수 | 2 |
| 널 유형 | cirucit Flexbile |
| 널 간격 | 0.15mm +/- 10% |
| 널 물자 | Polyimide (PI) 25um |
| 널 물자 공급자 | ITEQ |
| 널 물자의 TG 가치 | 60℃ |
| PTH Cu 간격 | ≥20 um |
| 안 Iayer Cu thicknes | N/A |
| 지상 Cu 간격 | 35 um (1oz) |
| Coverlay 색깔 | 황색 |
| Coverlay의 수 | 2 |
| Coverlay의 간격 | 25 um |
| 보강재 | 200 um |
| 실크스크린 잉크의 유형 | IJR-4000 MW300 |
| 실크스크린의 공급자 | TAIYO |
| 실크스크린의 색깔 | 백색 |
| 실크스크린의 수 | 2 |
| Mininum 자취 (밀) | 4 밀 |
| 최소한도 간격 (밀) | 4 밀 |
| 지상 끝 | 침수 금 |
| RoHS는 요구했습니다 | 그렇습니다 |
| Famability | 94-V0 |
| 열충격 시험 | 통행, -25℃±125℃, 1000 주기. |
| 열 응력 |
통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
| 기능 | 100% 통행 전기 시험 |
| 솜씨 |
IPC-A-600H를 가진 수락 & IPC-6013C 종류 2 |
1.5 Microsection 구멍 벽 (um)
| 구멍 벽 Cu 간격 | ≥20 um | 구멍 벽 Cu 소밀 | ≤25.4 um | ||||
| 아니다. | A | B | C | D | E | F | AVE |
| 1 | 22.310 | 22.150 | 22.320 | 22.150 | 22.350 | 22.150 | 22.238 |
1.6 개략 차원 단위: mm
| 아니다. | 필수 차원 (toerance) | 실제적인 차원 | ||||
| 1 | 110.00 | ±0.13 | 110.12 | 110.01 | 110.09 | 110.08 |
| 2 | 145.00 | ±0.13 | 145.01 | 145.15 | 145.12 | 145.02 |
1.7 구멍 크기와 구멍 차원 (mm)
| 아니다. | Requerment 차원 (포용력) | PTH/NPT | 실제적인 차원 | ||||
| 1 | 0.300 | ±0.075 | Y | 를 통해 | 를 통해 | 를 통해 | 를 통해 |
| 2 | 0.400 | ±0.075 | Y | 를 통해 | 를 통해 | 를 통해 | 를 통해 |
| 3 | 0.610 | ±0.075 | Y | 를 통해 | 를 통해 | 를 통해 | 를 통해 |
|
|
