| MOQ: | 1 |
| 가격: | USD60~70 |
| 표준 포장: | 진공 |
| 배달 기간: | 6 ~ 7 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

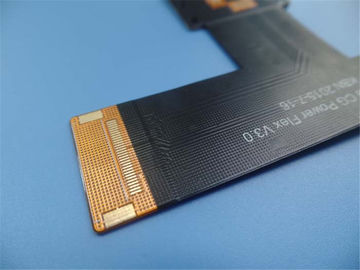

이것은 인터콤의 신청을 위한 가동 가능한 회로의 유형입니다. 그것은 다중층입니다
두꺼운 0.25mm에 4개의 층 FPC. 기본적인 합판 제품은 ITEQ, 그것에서 날조했습니다 당 사용하고 있습니다
Gerber 공급된 자료를 사용하는 IPC 6012 종류 2. 보강재의 2가지의 유형은 적용됩니다 켜져 있습니다
뒷쪽 및 위쪽.
1.2 특징과 이익
A. 우수한 융통성
B. 양을 감소시키기
C. 체중 감소
D. 집합의 견실함
E. 증가된 신뢰성
F. 전기 모수 디자인의 제어력
G. 납땜된 끝은 전체적일 수 있습니다
H. 물자 optionality
i. 저가
가공의 J. Continuity
K. On-time 서비스
L. Customer 불평 비율: <1>
1.3 신청
다목적 LED 은은한 불빛 지구, 이동할 수 있는 정제 PC 전기 용량 스크린 연약한 널
전화 사진기 코드 널
1.4 모수와 자료표
| 가동 가능한 PCB의 크기 | 71.25 x 80.38 |
| 층의 수 | 4 |
| 널 유형 | 가동 가능한 PCB |
| 널 간격 | 0.25mm |
| 널 물자 | Polyimide (PI) 25µm |
| 널 물자 공급자 | ITEQ |
| 널 물자의 TG 가치 | 60℃ |
| PTH Cu 간격 | ≥20 µm |
| 안 Iayer Cu thicknes | 35 µm (1oz) |
| 지상 Cu 간격 | 35 µm (1oz) |
| Coverlay 색깔 | 검정 |
| Coverlay의 수 | 2 |
| Coverlay의 간격 | 25 µm |
| 보강재 물자 | FR-4/스테인리스 |
| 보강재 간격 | 1.0mm/0.2mm |
| 실크스크린 잉크의 유형 | IJR-4000 MW300 |
| 실크스크린의 공급자 | TAIYO |
| 실크스크린의 색깔 | 백색 |
| 실크스크린의 수 | 1 |
| Coverlay의 껍질을 벗김 시험 | 아니 peelable |
| 전설 접착 | 3M 90℃ Min. 3배 시험 후에 껍질을 벗김 없음 |
| 지상 끝 | 침수 금 |
| 니켈/금의 간격 | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS는 요구했습니다 | 그렇습니다 |
| Famability | 94-V0 |
| 열충격 시험 | 통행, -25℃±125℃, 1000 주기. |
| 열 응력 |
통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
| 기능 | 100% 통행 전기 시험 |
| 솜씨 | IPC-A-600H & IPC-6013C 종류 2를 가진 수락 |
|
|
