| MOQ: | 1 |
| 가격: | USD70~80 |
| 표준 포장: | 진공 |
| 배달 기간: | 7-8 작업 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

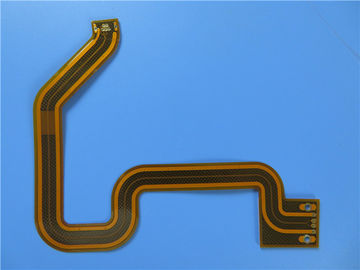

이것은 polyimide에 건설된 가동 가능한 PCB의 유형 90 옴을 가진 76 미크론 기질입니다
신청을 위한 0.15mm/0.3mm 궤도 그리고 간격에의 통제되는 임피던스
무선 광대역. (coverlay) 노란 땜납 가면으로 두꺼운 표준 0.20 mm는입니다
양측 및 침수에 금은 패드에 있습니다. 보강재로 FR-4는 머리에 있습니다
꼬리. 기본 물자는 Shengyi의 코드 높은 쪽으로 1개를 당 공급해 전체 널에서 이용됩니다
패널. 그들은 Gerber 공급된 자료를 사용하여 IPC 6012 종류 2 당 날조됩니다. 각각
25 조각은 선적을 위해 포장됩니다.
1.2 특징과 이익
A. 우수한 융통성;
B. 양을 감소시키기;
C. 체중 감소;
D. 집합의 견실함;
E. 증가된 신뢰성;
F. 강력한 PCB 기능은 당신의 연구와 개발을 지원합니다,
판매와 마케팅;
98% 높이 보다에 시간 납품 비율을 가진 G. Delivery 제 시간에;
열정, 분야, 책임 및 정직을 가진 H. Team;
i. 최소 주문량 없음. 1개 조각은 유효합니다;
1.3 신청
가동 가능한 평면 케이블, 의학 산업 통제 온도 조절기 연약한 널
장비 관제사, 자동차 GPS 항법 코드 널, 정제 키패드 코드
널, 전시 역광선
1.4 모수와 자료표
|
PCB 크기: |
116 x 108mm = 1 PCS |
|
층의 수 |
2개의 층 |
|
널 유형 |
Flexbile PCB |
|
널 간격 |
0.2mm +/- 10% |
|
자동차 사고 |
최고 FR-4 Steffener 0.8mm |
|
PI coverlay 0.025mm |
|
|
구리 정상 0.035mm 끝 |
|
|
Polyimide 기질 0.076mm |
|
|
구리 정상 0.035mm 끝 |
|
|
PI coverlay 0.025mm |
|
|
널 물자 공급자 |
Shengyi |
|
널 물자의 TG 가치 |
60℃ |
|
|
|
|
PTH Cu 간격 |
20 um |
|
안 Iayer Cu thicknes |
N/A |
|
지상 Cu 간격 |
35 um (1oz) |
|
|
|
|
Coverlay 색깔 |
황색 |
|
Coverlay의 수 |
2 |
|
Coverlay의 간격 |
25 um |
|
보강재 |
FR-4 0.8mm |
|
|
|
|
실크스크린 잉크의 유형 |
N/A |
|
실크스크린의 공급자 |
N/A |
|
실크스크린의 색깔 |
N/A |
|
실크스크린의 수 |
N/A |
|
|
|
|
최소한을 통해 (mm) |
0.3 |
|
최소한도 자취 (밀) |
5.90 |
|
최소한도 간격 (밀) |
11.8 |
|
|
|
|
지상 끝 |
침수 금 |
|
RoHS는 요구했습니다 |
그렇습니다 |
|
Famability |
94-V0 |
|
|
|
|
열충격 시험 |
통행, -25℃±125℃, 1000 주기. |
|
열 응력 |
통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
|
기능 |
100% 통행 전기 시험 |
|
솜씨 |
IPC-A-600H & IPC-6013C 종류 2를 가진 수락 |
|
공급될 삽화의 유형 |
파일, Gerber RS-274-X, PCBDOC 등을 이메일을 보내십시오 |
|
서비스 지역 |
세계전반, 세계적으로. |
