| MOQ: | 1 |
| 가격: | USD40~50 |
| 표준 포장: | 진공 |
| 배달 기간: | 5-6 작업 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

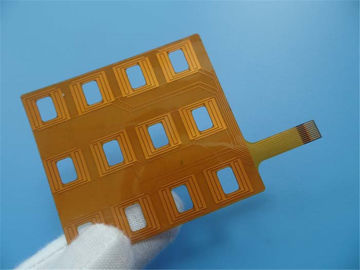

이것은 키패드 막의 신청을 위한 가동 가능한 인쇄된 회로의 유형입니다. 그것은 입니다
두꺼운 0.1mm에 층 FPC. 기본적인 합판 제품은 ITEQ, 그것에서 날조했습니다 입니다
Gerber 공급된 자료를 사용하는 IPC 6012 종류 2 당. Polyimide stiffner는 적용됩니다 켜져 있습니다
삽입 머리.
1.2 특징과 이익
A. 우수한 융통성
B. 양을 감소시키기
C. 체중 감소
D. 집합의 견실함
E. 증가된 신뢰성
F. 전기 모수 디자인의 제어력
G. 납땜된 끝은 전체적일 수 있습니다
H. 물자 optionality
i. 저가
가공의 J. Continuity
K. Diversified 선박 방법
L. Customer 불평 비율: <1>
1.3 신청
전화 수신기/이어폰 FPC의 LCD 텔레비젼 연약한 널, 디지탈 카메라 연약한 널,
정제 PC 단위 연약한 널
1.4 모수와 자료표
| 가동 가능한 PCB의 크기 | 67.23 x 50.56mm |
| 층의 수 | 1 |
| 널 유형 | 가동 가능한 PCB |
| 널 간격 | 0.10mm |
| 널 물자 | Polyimide 25µm |
| 널 물자 공급자 | ITEQ |
| 널 물자의 TG 가치 | 60℃ |
| PTH Cu 간격 | ≥20 µm |
| 안 Iayer Cu thicknes | N/A |
| 지상 Cu 간격 | 35 µm |
| Coverlay 색깔 | 황색 |
| Coverlay의 수 | 2 |
| Coverlay의 간격 | 25 µm |
| 보강재 물자 | Polyimide stiffner/3M 테이프 |
| 보강재 간격 | 0.2mm |
| 실크스크린 잉크의 유형 | IJR-4000 MW300 |
| 실크스크린의 공급자 | TAIYO |
| 실크스크린의 색깔 | 백색 |
| 실크스크린의 수 | 1 |
| Coverlay의 껍질을 벗김 시험 | 아니 peelable |
| 전설 접착 | 3M 90℃ Min. 3배 시험 후에 껍질을 벗김 없음 |
| 지상 끝 | 침수 금 |
| 니켈/금의 간격 | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS는 요구했습니다 | 그렇습니다 |
| Famability | 94-V0 |
| 열충격 시험 | 통행, -25℃±125℃, 1000 주기. |
| 열 응력 |
통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
| 기능 | 100% 통행 전기 시험 |
| 솜씨 | IPC-A-600H & IPC-6013C 종류 2를 가진 수락 |
가동 가능한 PCBs의 다양성
AOI
|
|
