| MOQ: | 1 |
| 가격: | USD40~50 per piece |
| 표준 포장: | 진공 |
| 배달 기간: | 6 ~ 7 일 |
| 지불 방법: | 티 / T는, 페이팔 |
| 공급 능력: | 매달 50000 조각 |
제품 단면도
1.1 일반 묘사

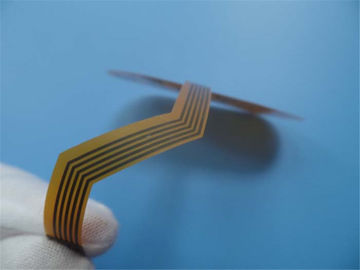

이것은 키패드의 신청을 위한 가동 가능한 인쇄된 회로의 유형입니다. 2개의 층 FPC에 있습니다
두꺼운 0.2mm. 기본적인 합판 제품은 IPC 6012 종류 2 당 ITEQ, 그것에서 날조해 이어 사용하
Gerber 공급된 자료. Polyimide stiffner는 삽입 부분에 적용됩니다.
1.2 특징과 이익
A. 우수한 융통성
B. 양을 감소시키기
C. 체중 감소
D. 집합의 견실함
E. 증가된 신뢰성
F. 전기 모수 디자인의 제어력
G. 납땜된 끝은 전체적일 수 있습니다
H. 물자 optionality
i. 저가
가공의 J. Continuity
K. 소량, 시제품 및 생산.
경쟁적인 운송비를 가진 L. DDU 호별 선적.
1.3 신청
전기 용량 터치스크린/패널, 산업 통제 내부전화, 정전기 소비자
팔찌 연약한 널,
1.4 모수와 자료표
| 모수 & 자료표 | |
| 가동 가능한 PCB의 크기 | 120.18 x 30.28mm |
| 층의 수 | 2 |
| 널 유형 | 가동 가능한 PCB |
| 널 간격 | 0.20mm |
| 널 물자 | Polyimide 25µm |
| 널 물자 공급자 | ITEQ |
| 널 물자의 TG 가치 | 60℃ |
| PTH Cu 간격 | ≥20 µm |
| 안 Iayer Cu thicknes | N/A |
| 지상 Cu 간격 | 35 µm |
| Coverlay 색깔 | 황색 |
| Coverlay의 수 | 2 |
| Coverlay의 간격 | 25 µm |
| 보강재 물자 | Polyimide |
| 보강재 간격 | 0.2mm |
| 실크스크린 잉크의 유형 | IJR-4000 MW300 |
| 실크스크린의 공급자 | TAIYO |
| 실크스크린의 색깔 | 백색 |
| 실크스크린의 수 | 1 |
| Coverlay의 껍질을 벗김 시험 | 아니 peelable |
| 전설 접착 | 3M 90℃ Min. 3배 시험 후에 껍질을 벗김 없음 |
| 지상 끝 | 침수 금 |
| 니켈/금의 간격 | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS는 요구했습니다 | 그렇습니다 |
| Famability | 94-V0 |
| 열충격 시험 | 통행, -25℃±125℃, 1000 주기. |
| 열 응력 | 통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
| 기능 | 100% 통행 전기 시험 |
| 솜씨 | IPC-A-600H & IPC-6013C 종류 2를 가진 수락 |
