| MOQ: | 1 |
| 가격: | USD40~50 |
| 표준 포장: | 진공 |
| 배달 기간: | 5-7 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도

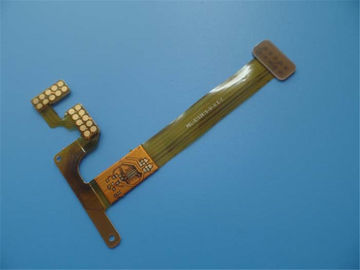

1.1 일반 묘사
이것은 계수형 전자공학의 신청을 위한 가동 가능한 인쇄된 회로의 유형입니다. 그것은 입니다
두꺼운 0.2mm에 4개의 층 FPC. 기본적인 합판 제품은 ITEQ, 그것에서 날조했습니다 당 입니다
Gerber 공급된 자료를 사용하는 IPC 6012 종류 2. stiffner로 FR-4는에 적용됩니다
2개의 끝.
1.2 특징과 이익
A. 우수한 융통성
B. 양을 감소시키기
C. 체중 감소
D. 집합의 견실함
E. 증가된 신뢰성
F. 전기 모수 디자인의 제어력
G. 납땜된 끝은 전체적일 수 있습니다
H. 물자 optionality
i. 저가
가공의 J. Continuity
K. 소량 순서는 받아들여집니다
L. 첫번째 생산의 적격 제품 비율: >95%
1.3 신청
휴대전화 붙박이 안테나 FPC, 산업 통제 장비를 위한 FFC,
의료 기기 관제사
1.4 모수와 자료표
| 가동 가능한 PCB의 크기 | 60.87 x 130.42mm |
| 층의 수 | 4 |
| 널 유형 | 가동 가능한 PCB |
| 널 간격 | 0.20mm |
| 널 물자 | Polyimide 25µm |
| 널 물자 공급자 | ITEQ |
| 널 물자의 TG 가치 | 60℃ |
| PTH Cu 간격 | ≥20 µm |
| 안 Iayer Cu thicknes | 35 µm |
| 지상 Cu 간격 | 35 µm |
| Coverlay 색깔 | 황색 |
| Coverlay의 수 | 2 |
| Coverlay의 간격 | 25 µm |
| 보강재 물자 | FR-4 |
| 보강재 간격 | 1.0mm |
| 실크스크린 잉크의 유형 | IJR-4000 MW300 |
| 실크스크린의 공급자 | TAIYO |
| 실크스크린의 색깔 | 백색 |
| 실크스크린의 수 | 1 |
| Coverlay의 껍질을 벗김 시험 | 아니 peelable |
| 전설 접착 | 3M 90℃ Min. 3배 시험 후에 껍질을 벗김 없음 |
| 지상 끝 | 침수 금 |
| 니켈/금의 간격 | Au: 0.03µm (Min.); Ni 2-4µm |
| RoHS는 요구했습니다 | 그렇습니다 |
| Famability | 94-V0 |
| 열충격 시험 | 통행, -25℃±125℃, 1000 주기. |
| 열 응력 | 통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기. |
| 기능 | 100% 통행 전기 시험 |
| 솜씨 | IPC-A-600H & IPC-6013C 종류 2를 가진 수락 |
