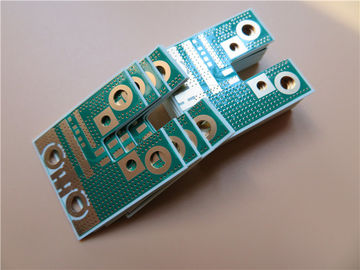

고주파 PCB는 몰입 금으로 30 밀리리터 RO4350B를 토대로 했습니다
(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 분배기 HDMI의 적용을 위해 Tg 280' C로 30 밀리리터 RO4350B 기판에 구축된 일종의 2 층 PCB입니다. 그것은 (타이요) 녹색 솔더 마스크 위의 하얀 실크 스트린 (타이요)로 두꺼운 0.8 밀리미터고 패드 위의 침지 금입니다. 기재는 PCB 위로 단일을 공급하는 로저스에서 왔습니다. 그들은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 50 이사회는 출하를 위해 싸여집니다.
특징과 혜택
저절연 허용한도와 손실 때문의 우수한 고주파 성능.
동박의 디라미네이션은 동박의 열팽창계수와 일관성으로 인해 그 춥고 열 변화에 의해 초래되지 않을 것입니다.
낮은 유전체 손실의 특성은 우수한 전체 설비의 신호 전송을 만드는 저레벨에서 신호 손실을 만듭니다.
ENIG는 좋은 내 산화성과 좋은 방열을 가지고 있습니다.
경쟁적 발송 비용과 관세 미지급 인도 조건 집집마다읜 출하,
전체 제조 공정은 완전히 제어됩니다.
원형부터 표준 생산까지 생산의 시간을 절약하도록 빠르고 탄력적입니다
소량 명령은 받아들여집니다
인지된 UL과 순응한 로에스 지시
애플리케이션
믹서, 레이더 센서, RF 스위치, 추적 창 도입, 안테나 결합기, 송신기 콤바이너
매개 변수와 데이터 시트
PCB 사이즈 |
35 X 29 mm=1PCS |
보드형 |
두배는 PCB를 측면을 댔습니다 |
층수 |
2 층 |
표면 고정 성분 |
예 |
구멍 구성 요소를 통하여 |
부정 |
레이어 적층 |
구리 ------- 35 um (1 온스) +plate 최상위 계층 |
RO4350B 0.762 밀리미터 |
구리 ------- 35 um (1 온스) +plate BOT 레이어 |
기술 |
|
최소 추적과 공간 : |
6 밀리리터 / 7 밀리리터 |
최소 / 최대 홀 : |
0.3 밀리미터 / 5.6 밀리미터 |
다른 홀의 숫자 : |
3 |
보오링공의 수 : |
325 |
분쇄 슬롯의 수 : |
0 |
내부 컷 아웃의 수 : |
1 |
임피던스 제어 : |
부정 |
골드 핑거의 수 : |
0 |
판재 |
|
유리 에폭시 : |
RO4350B Tg288C, 소포체<3>
|
마지막 포일 외부 : |
1 온스 |
마지막 포일 내부의 : |
1 온스 |
PCB의 최종 높이 : |
0.8 밀리미터 ±0.08 |
도금과 코팅 |
|
표면가공도 |
3 um 니켈 에 침지 금 (37.1% ) 0.05 um |
솔더 마스크는 다음에 적용됩니다 : |
12 마이크론 최저치인 상단과 바닥 |
솔더 마스크 색 : |
녹색이게, PSR-2000GT600D, 타이요는 공급했습니다. |
솔더 마스크 타입 : |
LPSM |
윤곽 / 절단 |
라우팅 |
마킹 |
|
성분 전설에서 옆 |
상단과 바닥. |
성분 전설의 컬러 |
백색, IJR-4000 MW300, 타이요 브랜드 |
제조사 이름 또는 로고 : |
관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
를 통해 |
도금된 철저한 홀(PTH), 최소 0.3 사이즈 밀리미터. |
FLAMIBILITY 평가 |
UL 94-V0 승인 민. |
치수 허용치 |
|
외형치수 : |
0.0059" |
이사회 도금 : |
0.0029" |
드릴 허용한도 : |
0.002" |
테스트 |
100% 전기시험 이전 출하 |
공급될 예술 작품의 타입 |
이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
서비스 지역 |
전세계에, 세계적으로. |
