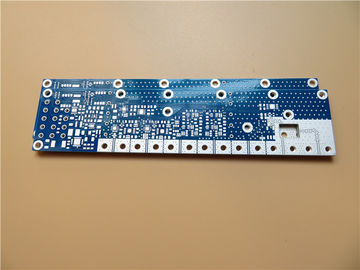

RO4003C + FR4와 4 층 하이브리드 PCB는 결합했습니다
(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 아날로그 송신기의 적용을 위해 결합된 RO4003C와 FR4에 구축된 일종의 고주파 PCB입니다. 그것은 1.1 밀리미터 두께에 있는 4 층 RF PCB 보드입니다. 그것은 푸른 솔더 마스크와 하얀 실크 스트린과 몰입 은 피니시입니다. 그것은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 각각 20 이사회는 출하를 위해 싸여집니다.
특징과 혜택
낮은 유전체 손실의 특성은 우수한 전체 설비의 신호 전송을 만드는 저레벨에서 신호 손실을 만듭니다.
유전체 상수의 안정적 전기적 계수.
동박의 디라미네이션은 동박의 열팽창계수와 일관성으로 인해 그 춥고 열 변화에 의해 초래되지 않을 것입니다.
침지 금이 우수 표면 평탄도를 가지고 있다고, 특히 비지 패키지와 PCB에 유용하 심지어 CSP는 조립과 납땜 동안 실패 율을 내리기 위해 부품을 탑재했습니다.
PCB 제작은 요구 규격에 따라서 엄밀하게 있습니다.
시제품을 만드는 PCB에서부터 질량 부피 생산까지 당신의 프린트 회로 기판에 대한 필요를 충족시키기.
첨단 설비 수입, 작업자 훈련과 기술 향상과 관리로부터의 비용을 제조하는 것 감소시키세요.
국제 승인
로에스 재료
애플리케이션
Uhf 라디오, 방향성 결합기, 아날로그 전송기, 기지국 안테나
매개 변수와 데이터 시트
PCB 사이즈 |
70 X 12mm=1PCS |
보드형 |
하이브리드 PCB |
층수 |
다층 인쇄 회로 기판, 4 층 PCB |
표면 고정 성분 |
예 |
구멍 구성 요소를 통하여 |
부정 |
레이어 적층 |
구리 ------- 35 um(1oz)+plate 최상위 계층 |
RO4003C 0.203 밀리미터 (8 밀리리터) |
구리 ------- 35 um(1oz) 미드레이어 1 |
FR-4 0.50 밀리미터 |
구리 ------- 35 um(1oz) 미드레이어 2 |
FR-4 0.20 밀리미터 |
구리 ------- 17 um(0.5oz)+plate BOT 레이어 |
기술 |
|
최소 추적과 공간 : |
5 밀리리터 / 6 밀리리터 |
최소 / 최대 홀 : |
0.3/5.5 밀리미터 |
다른 홀의 숫자 : |
8 |
보오링공의 수 : |
97 |
분쇄 슬롯의 수 : |
0 |
내부 컷 아웃의 수 : |
1 |
임피던스 제어 : |
부정 |
골드 핑거의 수 : |
0 |
판재 |
|
유리 에폭시 : |
결합된 RO4003C 0.203 밀리미터 (8 밀리리터)과 FR-4 0.20 밀리미터 |
마지막 포일 외부 : |
1 온스 |
마지막 포일 내부의 : |
1 온스 |
PCB의 최종 높이 : |
1.1 밀리미터 ±0.11 |
도금과 코팅 |
|
표면가공도 |
이머젼 실버 |
솔더 마스크는 다음에 적용됩니다 : |
상단과 바닥 쪽 |
솔더 마스크 색 : |
청색, KSM-6189BL04/KSM-19H01 |
솔더 마스크 타입 : |
LPSM |
윤곽 / 절단 |
라우팅 |
마킹 |
|
성분 전설에서 옆 |
상부 |
성분 전설의 컬러 |
백색 |
제조사 이름 또는 로고 : |
이용 불가능 |
를 통해 |
열기를 통해, 도금된 철저한 홀(PTH) |
FLAMIBILITY 평가 |
UL 94-V0 승인 민. |
치수 허용치 |
|
외형치수 : |
0.0059 " (0.15mm) |
이사회 도금 : |
0.0030 " (0.076mm) |
드릴 허용한도 : |
0.002 " (0.05mm) |
테스트 |
100% 전기시험 이전 출하 |
공급될 예술 작품의 타입 |
이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
서비스 지역 |
전세계에, 세계적으로. |
