| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Enterprise |
| 인증: | UL |
| 모델 번호: | BIC-0251-V2.51 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.99-5.99 PER PIECE |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 5-6 작업 일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 달 당 45000 조각 |
| 층의 수: | 편면 PCB | 유리 에폭시:: | 폴리이미드 0.1 밀리미터, FPC |
|---|---|---|---|
| 마지막 포일: | 1개 oz | PCB의 마지막 고도:: | 0.1 밀리미터 ±10% |
| 지상 끝: | 침수 금 (ENIG)에 Electroless 니켈 (1개의” 100 µ” 이상 µ 니켈) | 땜납 가면 색깔:: | 노랑색 |
| 구성요소 전설의 색깔: | 백색 | 테스트: | 100% 전기 시험 이전 선적 |

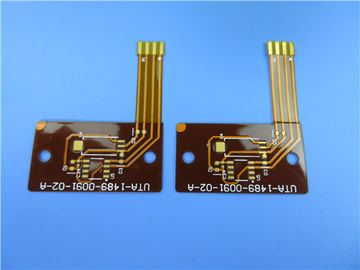

편면 연성 인쇄 회로 (FPC는) 침지 금으로 폴리이미드를 토대로 했습니다
(FPC는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
일반 설명
이것은 블루투스 헤드셋의 적용을 위한 일종의 연성 인쇄 회로입니다. 그것은 0.15 밀리미터 두께에 있는 편면 층 FPC입니다. 베이스 적층은 성이이에서 왔습니다. 그것은 공급된 거버 데이터를 사용하여 IPC 6012 등급 2마다 제조됩니다. 폴리이미드 경화제는 삽입되는 부분에 가해집니다.
매개 변수와 데이터 시트
| PCB 사이즈 | 45 Ｘ 33mm=1PCS |
| 보드형 | |
| 층수 | 편면 PCB |
| 표면 고정 성분 | 예 |
| 구멍 구성 요소를 통하여 | 부정 |
| 레이어 적층 | 구리 ------- 35 um(1oz) |
| 폴리이미드 0.1 밀리미터 | |
| 기술 | |
| 최소 추적과 공간 : | 12 mil/12mil |
| 최소 / 최대 홀 : | 2.5 밀리미터 |
| 다른 홀의 숫자 : | 1 |
| 보오링공의 수 : | 2 |
| 분쇄 슬롯의 수 : | 0 |
| 내부 컷 아웃의 수 : | 0 |
| 임피던스 제어 | 부정 |
| 판재 | |
| 유리 에폭시 : | 폴리이미드 0.1 밀리미터, FPC |
| 마지막 포일 외부 : | 1 온스 |
| 마지막 포일 내부의 : | 0 온스 |
| PCB의 최종 높이 : | 0.1 밀리미터 ±0.05 |
| 도금과 코팅 | |
| 표면가공도 | 침지 금 (100 Ｕ 니켈 에 ENIG)(1 Ｕ) 에 일렉트로리스 니켈 |
| 솔더 마스크는 다음에 적용됩니다 : | 상부 |
| 솔더 마스크 색 : | 노랑색, 커버레이 |
| 솔더 마스크 타입 : | LPSM |
| 윤곽 / 절단 | 레이저 절단 |
| 마킹 | |
| 성분 전설에서 옆 | 상부 |
| 성분 전설의 컬러 | 하얗게, IJR-4000 MW300, 타이요는 공급했습니다. |
| 제조사 이름 또는 로고 : | 관리인에서 이사회에 표시했고, 무료 구역을 걸었습니다 |
| 를 통해 | 어떤 것도 홀(npth)를 통하여 도금처리하지 않았습니다 |
| FLAMIBILITY 평가 | UL 94-V0 승인 민. |
| 치수 허용치 | |
| 외형치수 : | 0.0059 " (0.15mm) |
| 이사회 도금 : | 0.0030 " (0.076mm) |
| 드릴 허용한도 : | 0.002 " (0.05mm) |
| 테스트 | 100% 전기시험 이전 출하 |
| 공급될 예술 작품의 타입 | 이메일 파일, 거버 RS-274-X, PCBDOC 기타 등등 |
| 서비스 지역 | 전세계에, 세계적으로. |
특징과 혜택
1. 우수한 신축성
2. 크기를 줄이기
3. 중량 감소
4. 집회의 일관성
5. 증가된 신뢰도
6. 전기적 매개 변수 설계의 제어 장치
7. 마지막은 전체적인 결합될 수 있습니다
8. 재료 선택성
9. 저비용
10. 어떤 최소 명령량과 저비용 샘플.
애플리케이션
박막 스위치, 휴대폰 배터리 일체 플렉스 보드, 의학 키패드 연질 섬유판
FPC에 대한 간략한 소개
가변 프린트 기판 (FPC)는 연질 섬유판으로서 언급됩니다. 산업에, FPC는 경성 인쇄 회로 기판이 가지고 있지 않다는 여러 가지 장점을 가지고 있는 가요성 절연 기판 (주로 폴리이미드 또는 폴리에스테르 필름)로 만들어진 프린트 회로 기판입니다. 예를 들면, 그것은 자유로이 만곡되고, 감기고 폴딩시킵니다. 전자 제품의 양은 매우 고밀도, 소형화와 높은 신뢰도의 방향에서 전자 제품의 개발을 위해 적당한 FPC를 이용하여 감소될 수 있습니다. 그러므로, FPC는 넓게 항공 우주, 군이, 이동 통신, 노트북, 컴퓨터 주변 장치, PDA, 디지털 카메라 다른 분야 또는 제품에서 사용되었습니다.
FPC는 또한 좋은 방열, 납땜성, 쉬운 설치와 저비용이라는 유리한 입장에 있습니다.
가변 프린트 기판은 하나의 층, 이층과 다층 기판을 가지고 있습니다. 기재는 폴리이미드 클래드 라미네이트입니다. 이 재종은 고열 저항과 좋은 치수 안정성을 가지고 있습니다. 그것은 양쪽 보호구와 좋은 전기 절연을 갖 도포막을 밀어붙이는 것을 통하여 최종 생산품입니다. 이중의 측면을 가지고 다층 인쇄 회로 기판의 표면이고 안쪽 도선들은 안쪽이고 외층의 전기 접속을 실현하기 위해 금속화됩니다.
가요성 회로 기판의 기능은 4가지 종류, 말하자면, 컴퓨터, 컴퓨터 주변 장치 보조 시스템, 소비자 가정용 전기제품과 자동차, 등을 커버하는 리드 선, 인쇄 회로 기판, 연결기와 다기능 통합 시스템으로 분할될 수 있습니다.
