두 배는 가동 가능한 PCB 90 옴 임피던스 통제로 Polyimide에 건설된 편들었습니다

상품

두 배는 가동 가능한 PCB 90 옴 임피던스 통제로 Polyimide에 건설된 편들었습니다

MOQ:	1
가격:	USD 2.99-9.99 PER PIECE
표준 포장:	진공
배달 기간:	10 일
지불 방법:	티 / T는, 웨스턴 유니온
공급 능력:	달 당 45000 조각

상세 정보

제품 설명

상세 정보

원래 장소

브랜드 이름

Bicheng Enterprise

모델 번호

BIC-301-V3.01

층의 수:

널 물자:

겹켜 접착성 RA 구리 35um의 Polyimide 25um

지상 Cu 간격:

널 간격:

0.2 mm +/- 10%

표면 마침:

땜납 가면 색깔::

구성요소 전설의 색깔:

해당 없음

100% 전기 시험 이전 선적

최소 주문 수량:

USD 2.99-9.99 PER PIECE

포장 세부 사항:

배달 시간:

지불 조건:

티 / T는, 웨스턴 유니온

공급 능력:

달 당 45000 조각

제품 설명

가동 가능한 회로의 성분

가동 가능한 회로는 구리 포일, coverlay와 접착성 유전체 substrate+로 이루어져 있습니다.

구리 포일은 구리의 2가지의 다른 유형에서 유효합니다: ED 구리와 RA 구리.

ED 구리는 엄밀한 인쇄 회로 기판에 사용된 구리 포일과 같은 방식으로 생성한 전기판 예금한 (ED) 구리 포일입니다. 이것은 또한 i.e, 구리 포일이 기본 물자에 접착될 때 더 나은 접착을 지키는 1개의 측에 경미하게 거친 표면이 있다는 것을 구리가 “대우된다는 것을” 의미합니다.

RA 구리는 주괴로 그리고 던지기 녹는 전해질으로 예금한 음극선 구리에서 생성한 구르고 단련한 구리 포일입니다. 주괴는 첫째로 특정 크기에 열간압연 이고 모든 표면에 맷돌로 갈립니다. 구리는 그 때 냉각 압연되고, 원한 간격까지 단련해 얻어집니다.

구리 포일은 12, 18, 35 및 70 μm의 간격에서 유효합니다.

절연성 기질을 위해 일반적인 유효한 것 및 coverlay polyimide 영화입니다. 이 물자는 또한 coverlay 것과 같이 이용될 수 있습니다. Polyimide는 아래와 같이 진술되는 것과 같이 그것의 특성 때문에 가동 가능한 회로에 가장 적합합니다:

고열 저항은 가동 가능한 회로에 손상을 입히기 없이 가동을 납땜하는 허용합니다

아주 좋은 전기 재산

좋은 내화학성

Polyimide는 12.5, 20, 25 및 50 μm의 간격에서 유효합니다.

엄밀한 인쇄 회로 기판을 위한 기초 합판 제품은 기본 물자, 박판 도중 prepreg 물자에서 오는 접착제와 함께 박판으로 만들어진 구리 포일입니다. 이것에 반대는 영화 물자에 구리 포일의 박판이 접착성 체계에 의하여 달성되는 가동 가능한 회로입니다. 접착제의 2개 주 시스템, 즉 열가소성과 thermoset 접착제 사이에서 구별하는 것이 필요합니다. 선택은 가공 그리고 분할 완성되는 가동 가능한 회로의 신청에 의해 분할 지시됩니다.

FPC 케이스: 두 배는 가동 가능한 PCB 90 옴 임피던스 통제로 Polyimide에 건설된 편들었습니다

(가동 가능한 인쇄된 회로는 주문품 제품, 그림입니다 보인 모수는 참고를 위해 다만 입니다)

일반 묘사

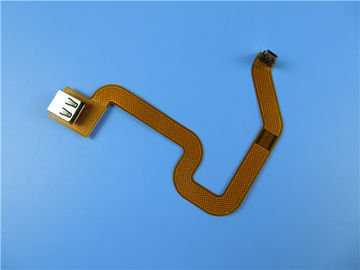

이것은 USB 무선의 신청을 위해 조립된 연결관을 가진 polyimide 기질에 건축된 가동 가능한 인쇄된 회로의 유형입니다. 기본 물자는 겹켜 polyimide 25um에 두껍게 접착성 RA 구리 35um입니다. 그것에는 4.7mil 궤도와 7.9mil 궤도 별거를 가진 90 옴 차별 임피던스가 있습니다. 맨 위 보강재에 2 간격이, 0.3mm FR-4를 위해 하나 및 연결관을 지원하는 0.8mm FR-4를 위해 하나 있습니다. 전체적인 코드에는 패드에 노란 coverlay와 침수 금을 가진 아무 실크스크린도, 그러나 없습니다. 기본 물자는 Shengyi SF202의 단 하나 위를 공급해 전체 널에서 입니다. 그들은 Gerber 공급된 자료를 사용하여 IPC 6012 종류 2 당 날조됩니다. 매 80 조각은 선적을 위해 포장됩니다.

모수와 자료표

PCB 크기:	120 x 95mm = 1 PCS
층의 수	2개의 층
널 유형	cirucit Flexbile
널 간격	0.2mm +/- 10%
널 물자	겹켜 접착성 RA 구리 35um의 Polyimide 25um
널 물자 공급자	Shengyi
널 물자의 TG 가치	60℃

PTH Cu 간격	20 um
안 Iayer Cu thicknes	N/A
지상 Cu 간격	35 um (1oz)

Coverlay 색깔	황색
Coverlay의 수	2
Coverlay의 간격	25 um
보강재	0.3mm FR4+pure 접착제 0.8mm FR4+pure 접착제

실크스크린 잉크의 유형	N/A
실크스크린의 공급자	N/A
실크스크린의 색깔	N/A
실크스크린의 수	N/A

최소한을 통해 (mm)	0.3
최소한도 자취 (밀)	4.7
최소한도 간격 (밀)	7.9
임피던스 통제	4.7mil 궤도와 7.9mil strak 별거를 가진 90 옴 차별 임피던스

지상 끝	침수 금
RoHS는 요구했습니다	그렇습니다
Famability	94-V0

열충격 시험	통행, -25℃±125℃, 1000 주기.
열 응력	통행, 300±5℃, 10 초, 3개 주기. delamination 없음, 물집이 생기기.
기능	100% 통행 전기 시험
솜씨	IPC-A-600H & IPC-6013C 종류 2를 가진 수락
공급될 삽화의 유형	파일, Gerber RS-274-X, PCBDOC 등을 이메일을 보내십시오
서비스 지역	세계전반, 세계적으로.

특징과 이익

우수한 융통성;

양을 감소시키기;

체중 감소;

회로판의 높은 solderability, 압박 및 PCB 표면의 더 적은 오염;

빨리와 정각 납품;

16000 평방 미터 작업장;

정각 서비스;

15년 이상 PCB 경험의;

산업 통제 온도 조절기, 자동차 감지기 코드 널, 발광 다이오드 표시, 정제 PC 단위, 레이저 맨 위 FPC의 휴대전화 붙박이 안테나 FPC의 잉크젯 프린터의 접촉 벨트

질 정책

Bicheng는 PCBs가 미완성품 (WIP) 납품업자, 검사, 나가는 납품 검사 및 소비자 봉사 등의 선택의 포함하는 고객 요구에 순응하여 이다 확신하기 위하여 관리 절차와 접근의 시리즈를 개발했습니다.

공급자의 평가 그리고 감사

공급자는 Bicheng에 의해 평가되어야 합니다. 더하여, Bicheng는 잠정하고 공급자는 공급된 물자를 보장하기 위하여 매년마다 평가하기 위하여 Bicheng의 요구에 응하고 있습니다. 게다가, Bicheng는 지속적으로 공급자를 개발하고 ISO9001 & ISO14001의 체계에 기초를 두어 그들의 질과 환경 관리를 개량하기 위하여 감독합니다.

계약 평가

Bicheng는 우리는 순서를 받아들이는 이전에 명세, 납품 및 다른 수요를 포함하여 고객 요구를 만족시키는 기능이 있다는 것을 확인하는 고객 요구를 검토하고 확인할 것입니다.

제조 자료의 만들고, 감사 그리고 통제.

고객의 설계 자료와 명세가 우리의 시장 부에 제공될 때, Bicheng는 모든 필요조건을 확인해야 합니다. 다음, CAM에 의하여 제조 자료로 설계 자료를 개조하십시오. 마지막으로, 제조 지시 (MI)는 실제적인 제작을 위한 기초로 제조 부를 위한 진짜 제조공정 그리고 기술에 따라 생성됩니다. MI는 문제점의 앞에 독립적인 엔지니어 그리고 QA 엔지니어에 의해 검토되어야 합니다.

들어오는 물자 품질 관리

모든 물자는 창고에 넣기 전에 검열되어야 합니다. 우리는 들어오는 물자를 통제하는 일련의 엄격한 검사 절차 및 지시를 설치했습니다. 게다가, 각종 정확한 검열 계기 및 기구는 물자 좋은 것 재판하기 위하여 기능을 또는 아닙니다 보장합니다. 우리는 선입/선출 첫번째 밖으로 원리를 가진 물자를 발행하고, 물자는 만기의 앞에 위로 이용된다는 것을 지키기 위하여 재고 유효 기간을 도달할 물자를 위한 “경보”를 밖으로 줍니다.

생산 과정의 통제

적당한 제조 지시 (MI), 모든 포괄적인 장비 관리 및 정비 및 순서 관리, 엄격한 WIP 검사 및 감시 뿐 아니라 작업 지시는 그들 완전히 통제된 전체적인 제작 과정을 만듭니다.

마지막 통제 및 검사

열리는 것을 통해 모든 PCBs가 가야 하고 짧은 시험 뿐 아니라 시력 검사는 후에 지정된 육체적인 시험을 통과했습니다. 우리는 각 PCB가 시험된 100%이다는 것을 보장하기 위하여 주문을 받아서 만드는을 포함하여 각종 진보된 시험 장비를, 조사 비행 시험 기계 소유합니다.

제품 납품 감사

우리는 열성적인 FQA 간색해서 고객의 명세 및 필요조건에 따라 PCB 제품을 검열하기 위하여 부를 설치했습니다. 자격이 된 PCBs는 포장되기 위하여 려고 하고 있습니다.

FQA는 또한 창고 패킹과 선박 제품의 100% 감사를, 제품 수를 포함하여, 고객 번호, 제품 양, 선적 이전에 선박 주소 등 실행해야 합니다.

소비자 봉사

우리는 혁신적으로 고객 피드백을 가진 고객 그리고 적시 거래도 교통하기 위하여 직업적인 소비자 봉사 팀을 설치했습니다. 우리는 고객의 필요에 높게 적시 소비자 봉사와 PCB 제품 필요조건의 정책을 조정하기 위하여 고객 요구를 이해하기 위하여 집중합니다.
