| 원래 장소: | 중국 |
| 브랜드 이름: | Bicheng Technologies Limited |
| 인증: | UL |
| 모델 번호: | 빅-XXXX-V1.34 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD 2.88-6.99 per piece |
| 포장 세부 사항: | 진공 |
| 배달 시간: | 4-5 일 |
| 지불 조건: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
| 층수: | 다중층 4개의 층 | 유리 에폭시: | PI+FR4 |
|---|---|---|---|
| PCB의 마지막 고도: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm 1.8mm, 2.0mm | 마지막 포일 외부: | 0.5oz, 1oz, 2oz |
| 표면가공도: | ENIG, 침수 주석, OSP, 등등…. | 솔더 마스크 색: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 성분 전설의 컬러: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 테스트: | 100% 전기시험 이전 출하 |
여러분, 안녕하세요.
오늘은 Rigid-Flex PCB에 대해 알아보겠습니다.
리지드 플렉스 PCB는 리지드 보드와 플렉서블 회로의 조합으로, 후자는 본드 플라이를 통해 라미네이트되는 리지드 보드 사이에 유연한 상호 연결을 생성합니다.다음 다이어그램과 같은 것은 리지드-플렉스 드로잉입니다.
양쪽 끝은 리지드 보드이고 중간에는 유연한 회로가 있습니다.
연성 회로는 별도로 제조되어 경성 기판에 대칭적으로(즉, 경성 기판의 중간에서) 또는 비대칭, 즉, 상호 연결될 경성 기판의 외측에 본딩된다.
리지드-플렉스 PCB의 리지드 섹션에 도금된 스루 홀이 제공되어 리지드 보드의 전자 회로와 가요성 회로 사이의 전기 연결을 설정합니다.공정은 경질 다층 기판을 제조할 때 사용되는 공정과 유사합니다.
다음으로 두 개의 PCB 샘플을 살펴보겠습니다.

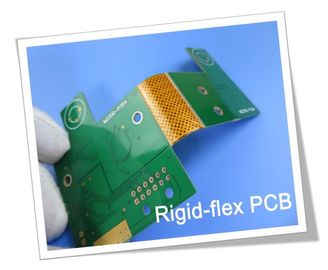

첫 번째는 4레이어 플렉스 리지드 보드입니다.연성 회로가 중간에 있고 양면이 강성 판과 대칭 구조입니다.솔더 마스크는 녹색이고 표면은 금으로 처리됩니다.
두 번째 샘플은 6레이어 플렉스 리지드 보드입니다.첫 번째 레이어와 두 번째 레이어는 플렉스 리지드 보드의 상단에 위치한 유연한 보드입니다.플렉서블 보드와 리지드 보드는 1080 프리페그로 연결되며, 6번째 레이어의 3번째 레이어는 리지드 보드입니다.우리가 사용한 것은 ITEQ Company의 FR-4: IT-180A입니다.내부 층은 0.5OZ, 외부 층은 1OZ, 전체 완성 판 두께는 1.5mm, 표면 마감은 침지 금입니다.
| PCB 기능 ( Rigid-Flex PCB ) | |
| PCB 재질: | 폴리이미드 및 에폭시 섬유 유리 |
| 지정: | PI+FR4 |
| 레이어 수: | 4층, 다층 |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| PCB 두께: | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm |
| 1.8mm, 2.0mm | |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검정, 파랑, 노랑, 빨강 등 |
| 표면 마무리: | ENIG, Immersion tin, OSP 등 |
주요 원료는 폴리이미드와 FR-4이며, 구리 두께는 0.5oz~2oz 범위, PCB 두께는 최대 2.0mm, 최대 크기는 400X 500mm 이내입니다.
Flex-rigid PCB는 Flexible 영역과 Rigid 영역을 모두 포함하고 있어 제품의 내부 공간을 절약하고 완제품의 부피를 줄이고 제품의 성능을 향상시키는 데 큰 도움이 됩니다.
질문이 있으시면 저희에게 연락해 주십시오.
읽어 주셔서 감사합니다.
