1.6mm 3oz PTFE의 F4B 고주파 PCB

1.6mm 3oz PTFE의 F4B 고주파 PCB

MOQ: 1
가격: USD 2.88-6.99 per piece
표준 포장: 진공
배달 기간: 4-5 일
지불 방법: T / T, 페이팔
공급 능력: 달 당 45000 조각
상세 정보
원래 장소
중국
브랜드 이름
Bicheng Enterprise Limited
인증
UL
모델 번호
빅-XXXX-V1.38
층수:
2개의 층
유리 에폭시:
F4B DK 2.65
PCB의 마지막 고도:
1.6mm
마지막 포일 외부:
3oz
표면가공도:
ENIG
솔더 마스크 색:
부정
성분 전설의 컬러:
부정
테스트:
100% 전기시험 이전 출하
최소 주문 수량:
1
가격:
USD 2.88-6.99 per piece
포장 세부 사항:
진공
배달 시간:
4-5 일
지불 조건:
T / T, 페이팔
공급 능력:
달 당 45000 조각
제품 설명

모두들 안녕,

오늘 우리는 F4B 고주파 회로 기판의 유형에 대해 이야기합니다.



F4B 시리즈 고주파 재료는 주로 PTFE 유리 섬유 천과 세라믹으로 채워진 PTFE 유리 섬유 천 등입니다. 가격이 저렴하고 품질이 안정적인 중국 브랜드의 일련의 고주파 재료입니다.그것은 레이더, 항법, 위성 통신, 4G 통신, 5G 통신 등에 널리 적용됩니다.

PCB 사양
레이어 수: 양면의
기본 재료: F4B DK 2.65
치수: 210x115mm
완성된 두께 1.6mm ±10%
완성된 구리 무게: 3온스
SMOBC: 아니요
표면 마무리: 침수 금



이 보드의 주요 사양은 양면 보드이고 기판은 F4B, DK 2.65, 길이 210mm x 너비 115mm, 두께 1.6mm 마감, 구리 3oz 마감, 솔더 마스크 없음 실크스크린, 표면 마감은 침지 금입니다.



스택을 봅시다.

1.6mm 3oz PTFE의 F4B 고주파 PCB 0



상단 레이어와 하단 레이어는 3oz 구리 마감 처리되어 있습니다.F4b 유전 물질은 2층 구리의 중간에 있으며 2.65에서 유전 상수를 나타냅니다.

1.6mm 3oz PTFE의 F4B 고주파 PCB 1

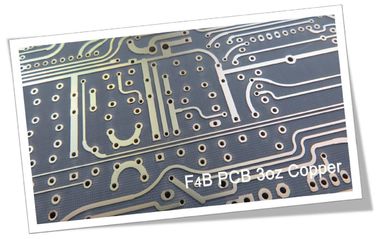

이 보드의 사진에서 트랙은 일반 보드보다 두껍습니다.표면 마감은 침지 금이고 솔더 마스크와 실크스크린은 없습니다.



PCB 기능
PCB 재질: PTFE
암호: F4B 시리즈
유전 상수: 2.2, 2.55 및 2.65
2.17, 2.45, 2.75 및 3.0
레이어 수: 1 Layer, 2 Layer, Multilayer, Hybrid type
구리 무게: 0.5oz, 1oz, 2oz, 3oz
PCB 두께: 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
1.5mm, 2.0mm, 3.0mm, 4.0mm 및 5.0mm 등
PCB 크기: ≤400mm X 500mm
표면 마무리: 베어 구리, HASL, ENIG, 침수 주석 등




F4B 재료의 유전 상수는 2.2 ~ 3.0 등으로 넓습니다. 보드 두께 범위는 0.17mm ~ 5.0mm입니다.프로토타입 서비스, 소량 배치 및 대량 생산 서비스를 제공할 수 있습니다.



질문이 있으시면 언제든지 저희에게 연락해 주십시오.

읽어주셔서 감사합니다.
