두꺼운 3.0mm를 가진 F4B 고주파 PCB

두꺼운 3.0mm를 가진 F4B 고주파 PCB

MOQ: 1
가격: USD 2.88-6.99 per piece
표준 포장: 진공
배달 기간: 4-5 일
지불 방법: T / T, 페이팔
공급 능력: 달 당 45000 조각
상세 정보
원래 장소
중국
브랜드 이름
Bicheng Technologies Limited
인증
UL
모델 번호
빅-XXXX-V1.40
층수:
2개의 층
유리 에폭시:
F4B DK 2.2
PCB의 마지막 고도:
3.0mm ±10%
마지막 포일 외부:
1oz (35µm)
표면가공도:
HASL Pb는 해방합니다
솔더 마스크 색:
부정
성분 전설의 컬러:
부정
테스트:
100% 전기시험 이전 출하
최소 주문 수량:
1
가격:
USD 2.88-6.99 per piece
포장 세부 사항:
진공
배달 시간:
4-5 일
지불 조건:
T / T, 페이팔
공급 능력:
달 당 45000 조각
제품 설명

모두들 안녕,

오늘 우리는 두께 3.0mm의 F4B 고주파 회로 기판 유형에 대해 이야기합니다.



F4B 시리즈 고주파 재료는 주로 PTFE 유리 섬유 천과 세라믹으로 채워진 PTFE 유리 섬유 천 등입니다. 가격이 저렴하고 품질이 안정적인 중국 브랜드의 일련의 고주파 재료입니다.그것은 위성 통신, 항법, 레이더, 4G 통신, 5G 통신 등에 널리 적용됩니다.

PCB 사양
레이어 수: 양면의
기본 재료: F4B DK 2.2
치수: 25x26mm
완성된 두께 3.0mm ±10%
완성된 구리 무게: 1 온스
SMOBC: 아니요
표면 마무리: HASL 무연



이 보드의 주요 사양은 양면 보드이고 기판은 F4B, DK 2.2, 길이 61mm x 너비 62mm, 마감 두께 3.0mm, 구리 ​​마감 1.0oz, 솔더 마스크 없음 실크스크린 및 표면 마감은 OSP입니다.



스택을 봅시다.

두꺼운 3.0mm를 가진 F4B 고주파 PCB 0



상단 레이어와 하단 레이어는 1oz 구리 마감 처리되어 있습니다.F4b 유전 물질은 2층 구리의 중간에 있으며 2.2, 3.0mm 두께에서 유전 상수를 나타냅니다.

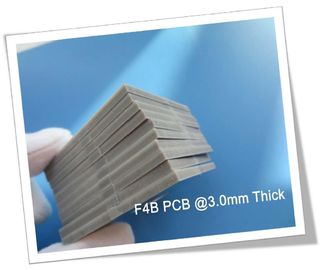

두꺼운 3.0mm를 가진 F4B 고주파 PCB 1

이 게시판 사진입니다.F4B PCB의 기본 색상은 갈색입니다.



PCB 기능
PCB 재질: PTFE
암호: F4B 시리즈
유전 상수: 2.2, 2.55 및 2.65
2.17, 2.45, 2.75 및 3.0
레이어 수: 1 Layer, 2 Layer, Multilayer, Hybrid type
구리 무게: 0.5oz, 1oz, 2oz, 3oz
PCB 두께: 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
1.5mm, 2.0mm, 3.0mm, 4.0mm 및 5.0mm 등
PCB 크기: ≤400mm X 500mm
표면 마무리: 베어 구리, HASL, ENIG, 침수 주석 등




F4B 재료의 유전 상수는 2.2 ~ 3.0 등으로 넓습니다. 보드 두께 범위는 0.17mm ~ 5.0mm입니다.프로토타입 서비스, 소량 배치 및 대량 생산 서비스를 제공할 수 있습니다.



질문이 있으시면 언제든지 저희에게 연락해 주십시오.

읽어주셔서 감사합니다.
