제품 소개고주파 PCB

고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다

고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다

  • 고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다
  • 고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다
  • 고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다
고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng Technologies Limited
인증: UL
모델 번호: BIC-205-V1.04
결제 및 배송 조건:
최소 주문 수량: 1
가격: USD 9.99-99.99 Per Piece
포장 세부 사항: 진공
배달 시간: 10 일로 일합니다
지불 조건: 전신환
공급 능력: 달 당 50000개 부분
접촉
상세 제품 설명
유리 에폭시: 이소크라드 917 PCB의 최종 높이: 0.13 밀리미터 ± 10%
마지막 포일 외부: 1 온스 표면가공도: 침지 금
솔더 마스크 색: 이용 불가능 성분 전설의 컬러: 이용 불가능
층수: 2 테스트: 100% 전기시험 이전 출하

고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)



간략한 소개

로저스 이소크라드 917 박판 제품은 가장 낮은 2.17 또는 2.20 유전체 상수와 0.0013 흩어지기 인자를 달성하기 위해 섬유 / PTFE의 낮은 비율을 사용하는 비직조 섬유 / PTFE 복합체입니다. 이소크라드 917의 오랫동안 임의적 섬유와 전용 프로세스는 유사한 층에서 경쟁자들 보다 더 큰 치수 안정성과 유전체 상수 균일성을 제공합니다.그것은 우븐 섬유 유리 보다 덜 엄격한 비직조 섬유 유리 보강이고 따라서 형상 조화 안테나 또는 랩-어라운드 안테나를 포함하여 그것은 마지막 PCB가 형태에서 만곡될 수 있는 애플리케이션에서 사용됩니다.



특징

1. 2.17 또는 2.20의 저유전 상수 값 (Dk)

2. 10GHz에 있는.0013의 저소비 전력 팩터

3. 극단적으로 저손실

4. 저수분 흡수

5. X, Y와 Z 방향에서 대단히 등방성입니다



전형적인 애플리케이션 :

1. 형상 조화 안테나

2. 스트립라인과 마이크로 스트립 회로

3. 유도 시스템

4. 레이더 시스템

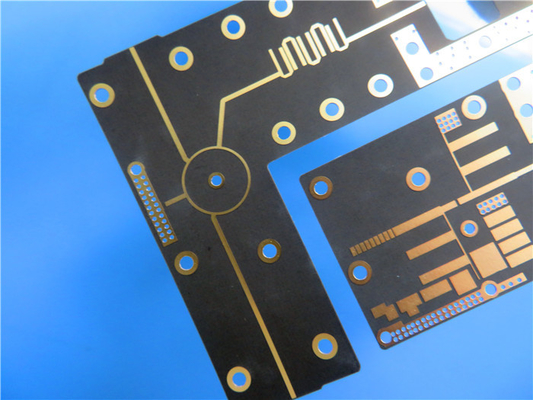

고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다 0



우리의 PCB 역량 (IsoClad 917)

PCB 재료 : 비직조 섬유 유리 / PTFE 복합체
선임 : 이소크라드 917
유전체 상수 : 2.17 또는 2.20 (10 GHz)
흩어지기 인자 0.0013 (10 GHz)
레이어 총수 : 두배로 측면을 대는 편면, 다층 피씨비, 하이브리드 PCB
구리 중량 : 1 온스 (35um), 2 온스 (70um)
유전체 두께 20 밀리리터 (0.508mm), 31 밀리리터 (0.787mm), 62 밀리리터 (1.575mm)
PCB 사이즈 : ≤400mm X 500 밀리미터
솔더 마스크 : 녹색, 검은, 푸른, 노란, 빨간 기타 등등.
표면가공도 : 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP, 순금 도금된 기타 등등..



우리의 장점

2003년에 설립되어 19년간 전세계에 셀 방식 기지국 안테나, 위성, 고주파 부동태 부품, 마이크로스트립 라인과 밴드 회선 회로, 밀리미터파 장비, 레이더 시스템, 디지털 라디오 주파수 안테나와 다른 분야를 분리하면서, 센즈헨 비정 전자공학 기술 주식회사는 센즈헨 중국에 확립된 고주파 PCB 협력과 수출입니다. 우리의 고주파 PCB는 주로 3개의 고주파 물질 브랜드에 구축됩니다 : Rogers Corporation, 타코닉과 왕링. 2.2부터 10.2 기타 등등까지 유전성 일정 범위.



우리는 또한 FR-4 회로판의 본부를 가지고 있습니다, 가요성 회로와 금속 코어 PCB가 대량 생산에 원형, 작은 실행으로서 특징을 이루었습니다. 우리는 또한 활발히 연구하고 HDI, 단기거래, 임피던스 제어, 무거운 구리와 백플레인 보드 기타 등등으로서 PCB 프로젝트를 큰 값은 덧붙였다는 것을 그와 같아서 구축됩니다. 이것은 우리의 PCB 제품이 값싼 것으로부터 고가에 이르는 통합된 생산 라인의 형성과 더불어, 효과적 연기와 상보성을 발생시키게 했습니다.



부록 : 이소크라드 917의 표준치

특성 이소크라드 917 상태 검사 방법
10 기가헤르츠에 있는 유전체 상수 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
10 기가헤르츠에 있는 흩어지기 인자 0.0013 C23/50 IPC TM-650 2.5.5.5
Er (ppm/' C)의 열 상수 -157 +140' C에 대한 -10' C IPC TM-650 2.5.5.5
적합합니다
인장 강도 (lbs.per 인치) 10 열식 뒤에 IPC TM-650 2.4.8
체적 저항률 (MΩ-cm) 1.5 X 10^10 C96/35/90 IPC TM-650 2.5.17.1
표면 저항치 (MΩ) 1.0 X 10^9 C96/35/90 IPC TM-650 2.5.17.1
내 아크성 (두번째) >180 D48/50 ASTM D-495
인장 탄성률 (인상력 크기) 133, 120 한, 23' C ASTM D-638
인장 강도 (인상력 크기) 4.3, 3.8 한, 23' C ASTM D-882
압축률 (인상력 크기) 182 한, 23' C ASTM D-695
변형 계수 (인상력 크기) 213 한, 23' C ASTM D-790
유전성 깨짐 (킬로볼트) >45 D48/50 ASTM D-149
비중 (g/cm3) 2.23 한, 23' C ASTM D-792 방법 A
물 흡착성 (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
열식의 계수   100' C에 대한 0' C IPC TM-650 2.4.24
확장 (ppm/' C)   메틀러 3000
x 축 46 열역학적입니다
Y 축 47 분석기
Z 축 236
열전도율 (W/mK) 0.263 100' C ASTM E-1225
탈가스   125' C, ≤10-6 토르
전체 질량 손실 (%) 0.02 최대 1.00%
휘발성이어서 수집되었습니다 0.00 최대 0.10%
응축가능 소재 (%)
수증기는 (%)를 되찾습니다 0.02
눈에 보이는 응축물 (±) 부정
인화성 요구조건을 충족시킵니다의
UL94-V0
C48/23/50, E24/125 UL 94 수직 분사 IPC TM-650 2.3.10





고주파 PCB는 로저스 이소크라드 917 비직조 섬유 / PTFE 물질을 토대로 했습니다 1
