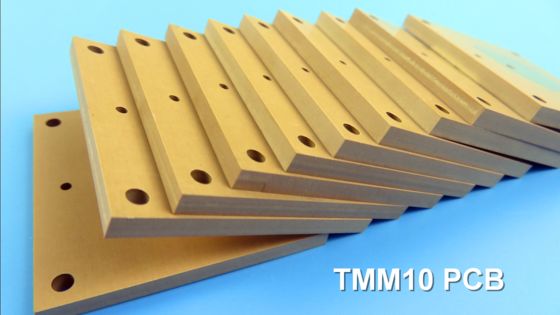

TMM10 고주파 PCB
소개
로저스 TMM10 열성 마이크로 웨이브 재료는 높은 접착-구멍 신뢰성 스트립 라인 및 마이크로 스트립 애플리케이션을 위해 설계 된 세라믹 열성 폴리머 복합재이다.
그것은 PTFE와 세라믹 기판의 장점을 결합하지만 기계적 특성과 생산 기술에 의해 제한되지 않습니다.
특징
TMM10은 9.20 +/-의 변전수 (Dk) 를 가지고 있습니다.23, 더 컴팩트한 디자인을 허용하고 소형화 가능성을 제공합니다.
10GHz에서 0.0022의 분산 인자를 가진 TMM10은 효율적인 성능을 위해 신호 손실을 최소화합니다.
-38 ppm/°K의 열 계수 Dk는 온도 변동에도 안정성을 향상시킵니다.
열 팽창 계수는 X축과 Y축에서 21ppm/°K, Z 방향에서 20ppm/°K입니다. 구리 맞춤형 CTE는 구멍을 통해 높은 신뢰성을 생산 할 수 있습니다.그리고 낮은 에치 수축 값.
또한, TMM10의 열전도도는 0.76 W/mK이며, 이는 전통적인 PTFE/세라믹 라미네이트의 약 2배이며, 열 제거를 촉진합니다.
TMM10은 스크립과 콜드 흐름에 효과적으로 저항하는 기계적 특성을 가지고 있으며 다양한 응용 분야에서 장기적인 안정성을 보장합니다.
PCB 용량
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM10 |
| 다이렉트릭 상수: | 9.20 ± 0.23 |
| 계층 수: | 단층, 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, ENEPIG, 순금, OSP 등 |
비첸에서는 TMM10 라미네이트의 첨단 제조 능력을 자랑하며 다양한 프로젝트 요구 사항을 충족시키기 위해 다양한 옵션을 제공합니다.
우리는 다양한 애플리케이션에 대한 유연성과 사용자 정의를 보장하여 단일 계층, 이중 계층, 다층 및 하이브리드 PCB를 제공 할 수 있습니다.
1oz (35μm) 및 2oz (70μm) 의 구리 무게는 다른 성능 요구를 수용 할 수 있습니다.
PCB 두께 옵션은 15 밀리 (0.381mm) 에서 인상적인 500 밀리 (12.70mm) 까지 다양하며 컴팩트하고 견고한 디자인을 지원 할 수 있습니다.
우리의 PCB 크기는 400mm x 500mm까지 확장되어 더 큰 프로젝트를 위해 잘 갖추어져 있습니다.
우리는 녹색, 검은색, 파란색, 노란색, 빨간색을 포함한 다양한 용접 마스크 색상을 제공합니다.순수한 금, 그리고 OSP.
신청서
TMM10 PCB는 일반적으로 칩 테스터, 다이 일렉트릭 포라라이저, 위성 통신 시스템, GPS 안테나 및 패치 안테나 등을 포함한 다양한 응용 분야에서 사용됩니다.
