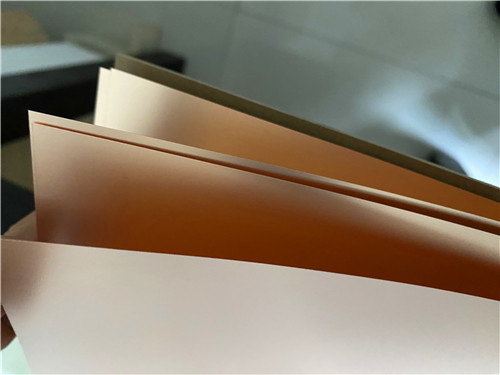

TFA300이란 무엇입니까?
TFA300은 Taizhou Wangling Insulated Material Factory에서 개발한 PTFE-세라믹 복합 유전체 기판입니다. 이는 수입 고주파 라미네이트에 대한 항공우주 등급의 고신뢰성 대안으로 설계되었습니다. 3.00 ± 0.04의 유전 상수(Dk), 초저 유전 상수(10~20GHz에서 0.001), 구리와 일치하는 CTE(18ppm/°C)를 갖춘 이 제품은 밀리미터파(최대 77GHz), 위상 배열 및 우주 기반 응용 분야에서 탁월한 성능을 발휘하는 동시에 표준 PTFE 보드 제조에 탁월한 가공성을 제공합니다.
주요 내용(한눈에 보기)
Dk(10GHz): 3.00 ± 0.04
소산 인자: 0.001 @ 10/20GHz; 0.0012 @ 40GHz
TCDK(-55°C ~ 150°C): -8ppm/°C
CTE(X/Y/Z): 18/18/30ppm/°C(-55°C~288°C)
열전도율: 0.60W/(m·K)
수분 흡수: 0.04%
가연성: UL 94 V-0
최대 작동 주파수: ≥77GHz
주요 차별화 요소: 유리섬유 천이 없음 - 직조 효과를 제거하고 이방성을 최소화함
1. TFA300을 선택하는 이유는 무엇입니까? – 재료 선택의 이론적 근거
RF/마이크로파 회로를 설계하는 엔지니어의 경우 재료 선택은 신호 무결성, 열 관리 및 장기적인 신뢰성에 직접적인 영향을 미칩니다. TFA300은 다음 세 가지 요소를 통해 이러한 요구 사항을 해결합니다.
전기적 우수성: 세라믹으로 채워진 부직포 구조는 등방성 유전체 동작을 보장하여 기존의 유리 직조 PTFE 라미네이트를 괴롭히는 "섬유 직조 효과"를 제거합니다. 이는 빔포밍 네트워크 및 위상 어레이에 중요한 일관된 임피던스 및 위상 응답으로 해석됩니다.
열-기계적 일치: 기본적으로 구리와 일치하는 X/Y CTE(18 vs. ~17ppm/°C)를 갖춘 TFA300은 열 순환 중에 도금된 스루홀(PTH)에 대한 응력을 최소화합니다. 이는 밀도가 높은 다층 설계를 위한 주요 신뢰성 향상 장치입니다.
광대역 안정성: 낮은 TCDK(-8ppm/°C)로 인해 가혹한 온도 변화에도 공진 주파수와 필터 응답이 안정적으로 유지되므로 항공 전자 공학 및 실외 레이더 설치 모두에 적합합니다.
2. TFA300 라미네이트의 특성
아래 표에는 공식 데이터시트에 제공된 TFA300의 모든 전기, 기계, 열 및 물리적 사양이 통합되어 있습니다. 모든 값은 일반적인 측정 데이터를 나타내며 재료 선택을 돕기 위한 것입니다.
| 재산 | 테스트 조건 | 단위 | 일반적인 값 |
| 유전 상수(일반) | 10GHz, 스트립라인(Z 방향) | — | 3 |
| 유전상수(설계값) | 10GHz, 50Ω 마이크로스트립(Z 방향) | — | 3 |
| 유전 상수 공차 | — | — | ±0.04 |
| 소산계수(일반) | 10GHz | — | 0.001 |
| 소산계수(일반) | 20GHz | — | 0.001 |
| 소산계수(일반) | 40GHz | — | 0.0012 |
| 유전 상수 온도 계수(TCDK) | -55°C ~ 150°C | ppm/°C | -8 |
| 체적 저항률 | 정상적인 상태 | MΩ·cm | ≥5 × 107 |
| 표면저항 | 정상적인 상태 | MΩ | ≥5 × 107 |
| 유전 강도(Z 방향) | 5kV, 500V/초 | kV/mm | >32 |
| 항복 전압(X/Y 방향) | 5kV, 500V/초 | kV | >40 |
| 박리 강도(1oz RTF 구리) | — | N/mm | >1.6 |
| CTE – X축 | -55°C ~ 288°C | ppm/°C | 18 |
| CTE – Y축 | -55°C ~ 288°C | ppm/°C | 18 |
| CTE – Z축 | -55°C ~ 288°C | ppm/°C | 30 |
| 열 스트레스 | 260°C, 10초, 3사이클 | — | 박리 없음 |
| 열전도율(Z방향) | — | W/(m·K) | 0.6 |
| 장기 작동 온도 | — | ℃ | -55 ~ +260 |
| 분해온도(Td) | 습격 | ℃ | 498 |
| 밀도 | 실내 온도 | g/cm3 | 2.15 |
| 수분 흡수 | 20±2°C, 24시간 | % | 0.04 |
| 가연성 등급 | UL-94 | — | V-0 |
| 재료 구성 | — | — | PTFE + 세라믹 |
유전체 두께가 1.5mm를 초과하는 경우 취급 목적으로 최소한의 유리 천을 추가할 수 있습니다.
테스트 방법 참조:
유전 상수 및 소산 계수는 GB/T 12636-1990 또는 IPC-TM-650 2.5.5.5(스트립라인 방법)에 따라 측정됩니다.
설계 Dk 값은 50Ω 마이크로스트립 방법을 사용하여 측정됩니다.
다른 속성은 IPC-TM-650 또는 GBT4722-2017 표준을 따릅니다.
사용 가능한 옵션(텍스트 요약):
구리 호일: 0.5oz 또는 1oz의 표준 RTF 로우 프로파일 구리; 옵션으로 압연 구리, 50Ω 내장 저항 포일(NiP 합금, 0.2μm 두께) 또는 금속 후면 변형(알루미늄 또는 구리 베이스).
유전체 두께: 표준 증분으로 0.127mm에서 최대 6.35mm까지 제공되며 요청 시 맞춤형 두께도 제공됩니다.
패널 크기: 표준 305×460mm(12"×18") 또는 460×610mm(18"×24"); 요청 시 다른 크기.

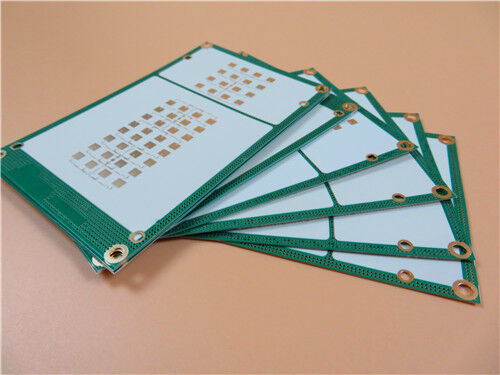

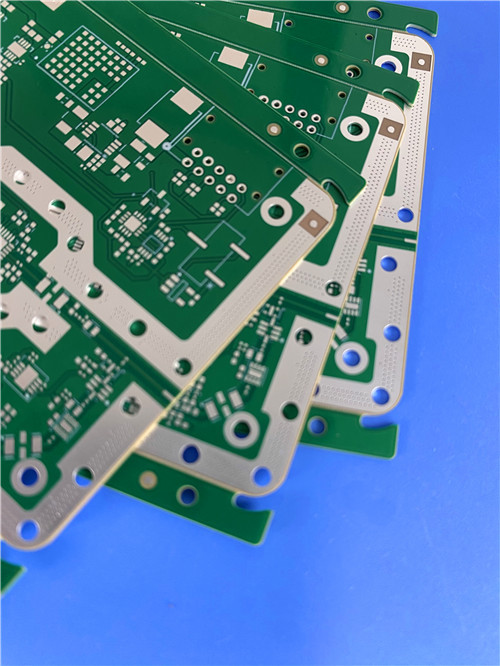

3. PCB 설계 사례 연구 - 사양에서 현실까지
TFA300이 실제 설계에서 어떻게 작동하는지 설명하기 위해 다음은 2레이어 보드 예입니다.
PCB 설계 사양
| 매개변수 | 사양 |
| 기본 재료 | TFA300 |
| 레이어 수 | 2 |
| 보드 크기 | 87mm × 54mm(±0.15mm) |
| 완성된 보드 두께 | 0.2mm |
| 최소 추적/공간 | 6/8밀 |
| 최소 구멍 크기 | 0.4mm |
| 블라인드 비아 | 없음 |
| 완성된 구리 무게(외부 레이어) | 1온스(1.4밀) |
| 도금 두께를 통해 | 20μm |
| 표면 마감 | 이머젼 골드(ENIG) |
| 탑 실크스크린 | 없음 |
| 하단 실크스크린 | 없음 |
| 탑 솔더 마스크 | 녹색 |
| 하단 솔더 마스크 | 없음 |
| 품질기준 | IPC 클래스-2 |
| 테스트 | 100% 전기 테스트 |
| 작품 형식 | 거버 RS-274-X |
| 유효성 | 세계적인 |
주요 사양에 대한 엔지니어링 이론적 근거:
| 매개변수 | 이론적 해석 |
| TFA300 선택 | 저손실, 안정적인 Dk 및 구리에 대한 CTE 매칭을 위해 선택되었으며, 이는 RF 성능 및 신뢰성에 매우 중요합니다. |
| 2층 구조 | 간단한 마이크로스트립 또는 접지된 동일 평면 도파관(GCPW) 구조를 지원합니다. |
| 0.2mm 마감 두께 | 무게에 민감한 애플리케이션을 위한 얇은 프로파일; TFA 시리즈는 0.127mm 이상의 두께를 지원합니다. |
| 6/8mils 추적/공간 | 표준 습식 에칭으로 달성 가능; 미세 피치 RF 및 DC 라우팅이 가능합니다. |
| 0.4mm 최소 구멍 크기 | 기계적 드릴링은 간단합니다. 레이저나 블라인드 비아가 필요하지 않아 제작이 단순화되고 비용이 절감됩니다. |
| 1온스 구리 무게 | RTF 구리(표준)는 >1.6 N/mm 박리 강도를 유지하면서 도체 손실을 줄입니다. |
| 20μm 도금을 통해 | IPC Class-2 최소값을 초과합니다. 열 순환을 통해 강력한 PTH 신뢰성을 보장합니다. |
| 이머젼 골드(ENIG) | 납땜 및 와이어 본딩을 위해 평평한 산화 방지 표면을 제공합니다. |
| 실크스크린 없음 | 잠재적인 RF 간섭을 제거합니다. 이 디자인에는 필요하지 않습니다. |
| 탑 솔더 마스크(녹색) | 상단 회로를 보호합니다. 고객 선호도에 따른 색상. |
| 하단 솔더 마스크 없음 | 잠재적인 접지 또는 방열 애플리케이션을 위해 노출되지 않은 상태로 유지됩니다. |
| IPC 클래스-2 | 상업용 항공우주 및 통신 애플리케이션에 대한 비용과 신뢰성의 균형을 유지합니다. |
| 100% 전기 테스트 | 배송 전에 임피던스와 연속성을 보장합니다. |
| 거버 RS-274-X | 업계 표준; PCB 제작자가 전 세계적으로 인정합니다. |
TFA300의 주요 제조 참고 사항:
드릴링: 특히 얇은 0.2mm 코어의 경우 버를 방지하기 위해 최적화된 속도와 후퇴 속도를 갖춘 날카로운 초경 드릴을 사용합니다. 표준 두께 범위에 유리 천이 없기 때문에 유리 직조 PTFE에 비해 공구 마모가 줄어듭니다.
표면 준비: PTFE 표면을 활성화하고 강력한 도금 접착력을 보장하기 위해 ENIG 이전에 플라즈마 처리(예: CF₄/O2 혼합물)를 권장합니다.
라미네이션: 이는 2레이어 디자인이지만 TFA300은 다층 스택에도 적합합니다. 낮은 Z축 CTE(30ppm/°C)는 열 순환을 통해 무결성을 유지하는 데 도움이 됩니다.
4. 비교 포지셔닝 - TFA300이 돋보이는 이유
일반적인 유리 직조 강화 PTFE 라미네이트(예: RO3003™ 등급 재료)와 비교하여 TFA300은 몇 가지 뚜렷한 이점을 제공합니다.
섬유 직조 효과 제거: 세라믹으로 채워진 부직포 구조는 고주파 회로에서 위상 리플 및 임피던스 불일치를 유발하는 주기적인 유전체 변화를 제거합니다. 이는 위상 배열 안테나 및 빔포밍 네트워크에 중요한 이점입니다.
낮은 손실 계수: TFA300은 0.001(많은 경쟁사의 경우 ~0.0013)로 측정 가능하게 낮은 삽입 손실을 제공하여 시스템 이득과 잡음 지수를 향상시킵니다.
우수한 TCDK: -8ppm/°C(일부 대안의 경우 ~-3ppm/°C)에서 극한 온도에 걸쳐 더 평탄한 위상 응답을 제공합니다.
항공우주 등급 탈기체: 낮은 탈기체 특성은 우주 적용 요구 사항을 충족합니다. 이는 모든 상용 등급 PTFE 라미네이트에서 보장되지 않는 기능입니다.
FR-4는 범용 전자 장치에 비용 효율적이지만 손실이 크고(~0.025Df) 고주파 안정성이 좋지 않아 ~5GHz 이상의 애플리케이션에는 적합하지 않습니다. TFA300은 마이크로파 및 밀리미터파 영역을 위해 특별히 제작되었습니다.
5. 일반적인 응용 분야 - TFA300이 빛나는 곳
위의 속성 집합과 설계 사례를 기반으로 TFA300은 다음과 같은 용도에 적합합니다.
항공우주 및 방위: 우주 송수신기, 항공 레이더, 전자전(EW) 모듈 및 위성 페이로드.
레이더 시스템: 조기 경보, 공중 및 지상 기반 위상 배열 레이더.
안테나 시스템: 위상 감지 안테나, 빔포밍 네트워크, 패치 어레이 및 피드 네트워크.
위성 통신: Ka 대역 단말기, 내비게이션 수신기 및 원격 측정 장비.
밀리미터파 자동차 레이더: ADAS 및 자율 주행을 위한 77GHz 및 79GHz 센서.
고전력 증폭기: 열 방출을 위해 낮은 손실과 열 전도성(0.60W/(m·K))이 중요한 애플리케이션입니다.
Q1: TFA300이 RO3003™ 또는 Arlon™ 등가물과 같은 수입 재료를 대체할 수 있습니까?
예. TFA300은 고주파수, 고신뢰성 애플리케이션을 위한 드롭인 대안으로 특별히 설계되었습니다. 전기적, 열적, 기계적 특성은 비슷하며 섬유 직조 효과를 제거하는 추가적인 이점도 제공합니다.
Q2: "유리 천 없음" 구조가 가공에 어떤 영향을 미치나요?
유리 직조 PTFE에 비해 드릴성이 향상되고 공구 마모가 줄어듭니다. 그러나 PTFE는 부드럽기 때문에 최적의 결과를 얻으려면 도금 전 적절한 드릴링 매개 변수와 플라즈마 처리가 여전히 권장됩니다. 두께가 1.5mm를 초과하는 경우 최소한의 유리 천을 추가할 수 있습니다. 이는 RF 성능에 큰 영향을 미치지 않지만 취급에 도움이 됩니다.
Q3: TFA300의 최대 작동 주파수는 얼마입니까?
스트립라인 방법을 통해 최대 40GHz까지 테스트되었지만 이 소재는 최대 77GHz 이상의 주파수를 지원하므로 최신 밀리미터파 레이더 및 5G 백홀 애플리케이션에 적합합니다.
Q4: TFA300은 다층 기판에 적합합니까?
전적으로. 낮은 Z축 CTE(30ppm/°C)와 우수한 치수 안정성으로 인해 다층 및 다층 백플레인에도 적합합니다. 표준 RTF 구리는 적층 중 결합에도 도움이 됩니다.
Q5: "50Ω 내장 저항 포일"은 무엇을 의미합니까?
TFA300은 구리층에 50Ω/sq 니켈-인 저항 포일(두께 0.2μm)을 제공할 수 있으므로 보드에 직접 일체형으로 형성된 박막 저항기를 허용하여 PCB 공간을 절약하고 개별 표면 실장 구성 요소에 비해 고주파 성능을 향상시킵니다.
Q6: TFA300에는 어떤 유전체 두께를 사용할 수 있습니까?
표준 두께 범위는 0.127mm(5.0mil)에서 최대 6.35mm(250mil)이며 IPC 표준에 따른 공차가 있습니다. 요청 시 맞춤형 두께도 가능합니다. 특별 주문을 원하시면 Wangling에 직접 문의하세요.
Q7: 속성표의 모든 값이 보장되나요?
제공된 데이터는 재료 선택을 돕기 위한 일반적인 측정 값입니다. 이는 보증을 구성하지 않습니다. 최종 사용자는 자체 테스트 및 인증 프로세스를 통해 특정 애플리케이션에 대한 적합성을 확인해야 합니다.
Q8: TFA300과 호환되는 표면 마감은 무엇입니까?
위의 디자인 사례처럼 Immersion Gold(ENIG)가 일반적으로 사용됩니다. 침지 은, ENEPIG 또는 OSP와 같은 기타 마감재도 마감 전 적절한 표면 처리(플라즈마 처리)와 호환됩니다.
결론
Taizhou Wangling의 TFA300 라미네이트는 PTFE의 저손실 특성과 세라믹 충전 부직포 복합재의 치수 및 열 안정성을 결합합니다. 2레이어 PCB 설계 사례에서 입증되고 포괄적인 통합 속성 표의 지원을 통해 엄격한 고주파수 요구 사항을 충족할 뿐만 아니라 기존 제조 작업 흐름에 원활하게 통합됩니다. 특히 항공우주, 레이더 및 밀리미터파 시스템에서 수입 RF 기판을 대체할 안정적이고 성능이 뛰어나며 비용 효과적인 대체 제품을 찾는 엔지니어를 위해 TFA300은 현장에서 입증된 강력한 솔루션을 제공합니다.
|
|
