| MOQ: | 1 |
| 가격: | USD40~50 |
| 표준 포장: | 진공 |
| 배달 기간: | 5-6 작업 일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |
제품 프로필
1.1 일반 설명

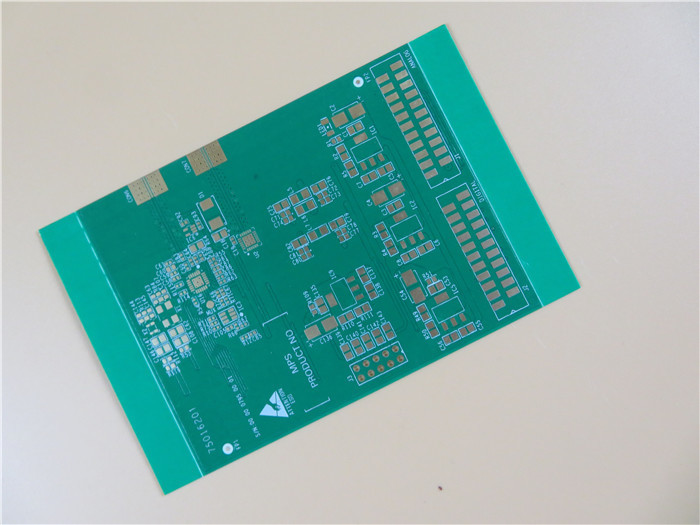

Mobile Signal Booster 적용을 위해 Tg 280°C의 10mil RO4350B 기판에 제작된 양면 PCB 유형입니다.그린 솔더 마스크 위에 흰색 실크스크린으로 마감한 0.3mm 두께와 패드에 침지 금도금이 되어 있습니다.모재는 Rogers Corp.에서 사용하며, 전체 보드는 패널당 1up을 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 100개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 이점
A. 유전 상수(DK)가 낮고 안정적이므로 지연 없이 신호 전송이 양호합니다.
B. 낮은 유전 손실의 특성은 신호 손실을 낮은 수준으로 만들어 전체 장비의 신호 전송을 우수하게 만듭니다.
C. 유전 상수의 낮은 열 계수;
D. 낮은 Z-축 확장;
E. SMT 공정은 리플 로우 납땜에 강하고 재 작업에 강합니다.
F. 우수한 내산화성 및 우수한 방열성;
G. 프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족
H. 16000 평방 미터 작업장;
I. 정시 납품: >98%
J. 고객 불만률: <1%
1.3 적용
RF 송신기, 다중 커플러 안테나, RF 식별, 트렁크 증폭기
1.4 매개변수 및 데이터 시트
| PCB 크기 | 120x75mm=1PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2층 |
| 표면 실장 부품 | 예 |
| 스루 홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 18um(0.5oz)+플레이트 탑 레이어 |
| RO4350B 0.254mm | |
| 구리 ------- 18um(0.5oz) + 플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 900만 / 400만 |
| 최소/최대 구멍: | 0.25mm / 1.0mm |
| 다른 구멍의 수: | 삼 |
| 드릴 구멍의 수: | 92 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | RO4350B Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: | 1.0온스 |
| 최종 포일 내부: | 해당 없음 |
| PCB의 최종 높이: | 0.3mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 침수 금 |
| 솔더 마스크 적용 대상: | TOP 및 BOT 최소 12미크론 |
| 솔더 마스크 색상: | 녹색, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 탑과 봇. |
| 구성요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.25mm.텐트를 통해. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
