겹켜를 가진 30 mil RO4350B에 침수 금 PCB

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Enterprise Limited
인증:	UL
모델 번호:	BIC-0047-V4.7

결제 및 배송 조건:

최소 주문 수량:	1
가격:	USD 2.99-6.99 per piece
포장 세부 사항:	진공
배달 시간:	6-7 일
지불 조건:	전신환, 페이팔
공급 능력:	달 당 45000개 부분

접촉

상세 제품 설명

층수:	2	유리 에폭시:	RO4350B Tg280℃, er<3.48, Rogers Corp.
마지막 포일 외부:	1.5 oz	PCB의 마지막 고도:	0.8 mm ±10%
표면가공도:	침수 금	솔더 마스크 색:	그린
성분 전설의 컬러:	백색	테스트:	100% 전기시험 이전 출하

간략한 소개

RO4350B 고주파 회로 재료는 성능에 민감한 고용량 상업용 애플리케이션을 위해 설계된 유리 강화 탄화수소/세라믹 라미네이트(PTFE 아님)입니다.현재 양면 및 다층 RO4350B PCB는 Bicheng 회사에서 제공됩니다.10mil(0.254mm), 20mil(0.508mm), 30mil(0.762mm) 및 60mil(1.524mm) 두께의 양면 RO4350B PCB가 베스트셀러입니다.우리는 프로토타입 실행, 소량 배치 및 대량 생산 서비스를 제공합니다.

장점

1) 낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능;

2) 치수안정성이 우수하다.

3) 유전 상수의 낮은 열 계수;

4) 낮은 Z축 확장;

5) 낮은 면내 팽창 계수;

6) 안정적인 전기적 특성 대 주파수;

애플리케이션

1) 감쇠기, 자동 게이트 유도;

2) 직접 방송 위성용 LNB;

3) 마이크로스트립 안테나, 확산 스펙트럼;

4) 마이크로스트립 및 셀룰러 기지국 안테나 및 전력 증폭기;

5) RF 식별 태그

6) 스펙트럼 확산 통신 시스템

7) 트렁크 앰프, 스플리터 모듈 등

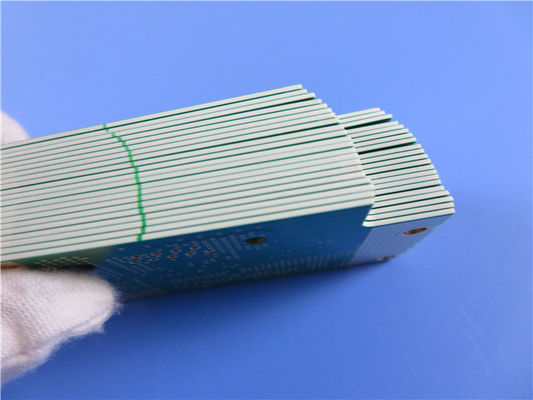

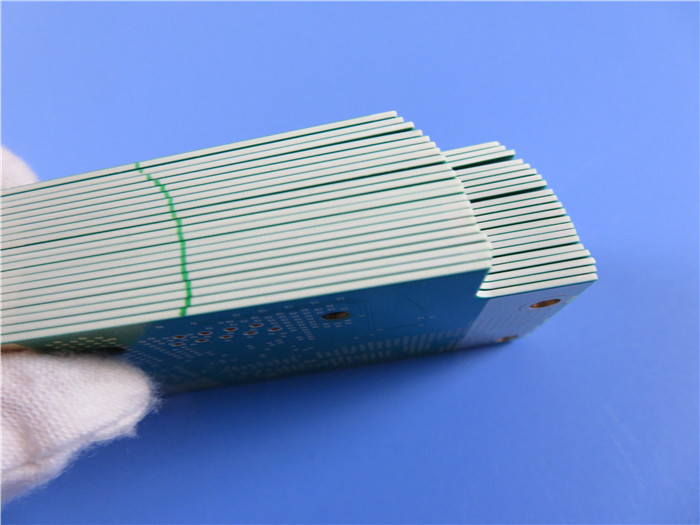

PCB 케이스: 2중 레이어가 있는 30mil RO4350B의 침수 금 PCB

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)

일반적인 설명

4G WiFi Module을 적용하기 위한 Tg 288°C의 고주파 기판 위에 제작된 일종의 양면 PCB입니다.녹색 솔더 마스크 위에 0.8mm 두께의 흰색 실크 스크린입니다.모든 비아는 방송에 공개됩니다.패드는 침지 금으로 도금됩니다.모재는 Rogers RO4350B를 사용하였으며, 전체 기판은 1개의 PCB를 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.

기능 및 이점

유전 상수(DK)가 낮고 안정적이므로 지연 없이 신호 전송이 양호합니다.

동박의 박리는 동박의 열팽창 계수와의 일관성으로 인해 냉기와 열의 변화로 인해 발생하지 않습니다.

우수한 치수 안정성;

좋은 고온 및 저온 저항(-192℃-260℃);

UL 인증 및 RoHS 지침 준수

전기 시험 및 고전압 시험;

임피던스 제어 시험 및 납땜성 시험;

미세 단면 및 열 응력 테스트;

신뢰성 시험, 절연 저항 시험 및 이온 오염 시험;

프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족

애플리케이션

저잡음 증폭기, 음향 감지 센서, 광전자 송신기, 4G 안테나

매개변수 및 데이터 시트

PCB 크기	67 x 33mm=1PCS
보드 유형	양면 PCB
레이어 수	2층
표면 실장 부품	예
스루 홀 부품	예
레이어 스택업	구리 ------- 35um(1 oz)+플레이트 탑 레이어
	RO4350B 0.762mm
	구리 ------- 35um(1oz) + 플레이트 BOT 레이어
기술
최소 추적 및 공간:	5mil / 4.5mil
최소/최대 구멍:	0.3mm / 4.6mm
다른 구멍의 수:	7
드릴 구멍의 수:	105
밀링된 슬롯 수:	0
내부 컷아웃 수:	0
임피던스 제어:	아니요
금 손가락의 수:	0
보드 재료
유리 에폭시:	RO4350B Tg280℃, er<3.48, Rogers Corp.
최종 포일 외부:	1.5온스
최종 포일 내부:	해당 없음
PCB의 최종 높이:	0.8mm ±10%
도금 및 코팅
표면 마감	이머젼 골드
솔더 마스크 적용 대상:	상단, 최소 12미크론
솔더 마스크 색상:	녹색, PSR-2000GT600D, Taiyo 공급.
솔더 마스크 유형:	LPSM
윤곽/절단	라우팅
마킹
구성 요소 범례 측면	맨 위
구성요소 범례의 색상	흰색, IJR-4000 MW300, Taiyo 브랜드
제조업체 이름 또는 로고:	도체 및 다리가 있는 자유 영역의 보드에 표시
을 통해	도금 관통 구멍(PTH), 최소 크기 0.3mm.솔더 마스크가 노출됨
가연성 등급	UL 94-V0 승인 MIN.
치수 공차
개요 차원:	0.0059"
보드 도금:	0.0029"
드릴 공차:	0.002"
시험	선적 전 100% 전기 테스트
제공되는 작품의 종류	이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 가능 지역	전 세계적으로, 전 세계적으로.
